什么是变压器的接线组别?

发布时间:2024-06-13 10:10:01浏览次数:133

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

变压器的接线组别是指变压器原边与任一侧绕组的连接方式,以及原边与副边绕组的极性关系。变压器的接线组别是变压器的重要参数,它决定了变压器的电压变换特性和相位关系。

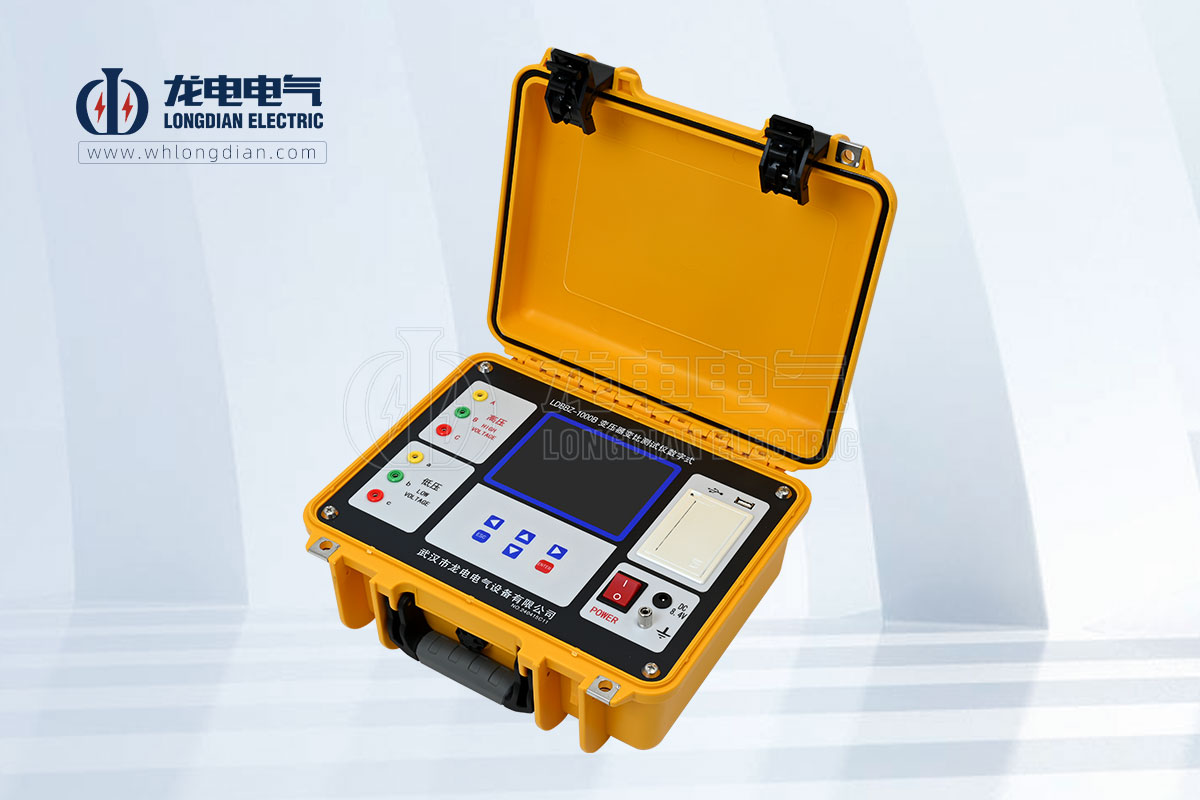

LDBBZ-1000B数字式变压器变比测试仪

变压器的接线组别通常用字母和数字来表示。字母表示变压器原边和副边的连接方式,数字表示原边与副边绕组的极性关系。

变压器原边和副边的连接方式有星形 (Y) 和三角形 (△) 两种。星形连接是指将绕组的其中一端接成公共点,另一端分别引出。三角形连接是指将绕组的每一端依次连接在一起。

变压器原边与副边绕组的极性关系可以用加减极性来表示。加极性是指原边与副边绕组的同名端同性,异名端异性。减极性是指原边与副边绕组的同名端异性,异名端同性。


变压器接线组别的表示方法通常由以下三部分组成:

◆ 第一个字母表示原边绕组的连接方式,Y 表示星形连接,△ 表示三角形连接。

◆ 第二个字母表示副边绕组的连接方式,Y 表示星形连接,△ 表示三角形连接。

◆ 数字表示原边与副边绕组的极性关系,0 表示加极性,1 表示减极性。

例如,Yd11 表示原边为星形连接,副边为三角形连接,原边与副边绕组为减极性。


变压器的接线组别在电网运行中具有重要的作用,它主要应用于以下几个方面:

◆ 确保变压器连接正确:变压器原边与任一侧绕组的连接方式有多种,每种连接方式对应不同的变压器接线组别。如果变压器连接错误,会导致变压器输出电压过高或过低,甚至损坏变压器或其他设备。因此,在变压器投入运行前,必须进行接线组别测试,以确保变压器连接正确。

◆ 调整变压器电压:变压器通常具有多个接线组别,可以通过切换变压器接线组别来调整变压器输出电压。例如,在电网电压过高或过低时,可以通过切换变压器接线组别来调整输出电压,使之符合电网运行要求。

◆ 继电保护装置的整定:变压器继电保护装置的整定需要用到变压器接线组别参数。

◆ 电力计算:在电力计算中,需要用到变压器的接线组别来确定变压器的电压变换特性和相位关系。
