断路器的动作特性试验及动作电压试验

发布时间:2024-06-19 09:56:33浏览次数:119

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

断路器的动作特性试验及动作电压试验是检验断路器性能的重要手段,是电力系统维护和检修的重要环节。这两项试验可以有效地评价断路器的操作性能和电气性能,确保断路器能够可靠地完成合闸和分闸操作,并满足电力系统的安全运行要求。

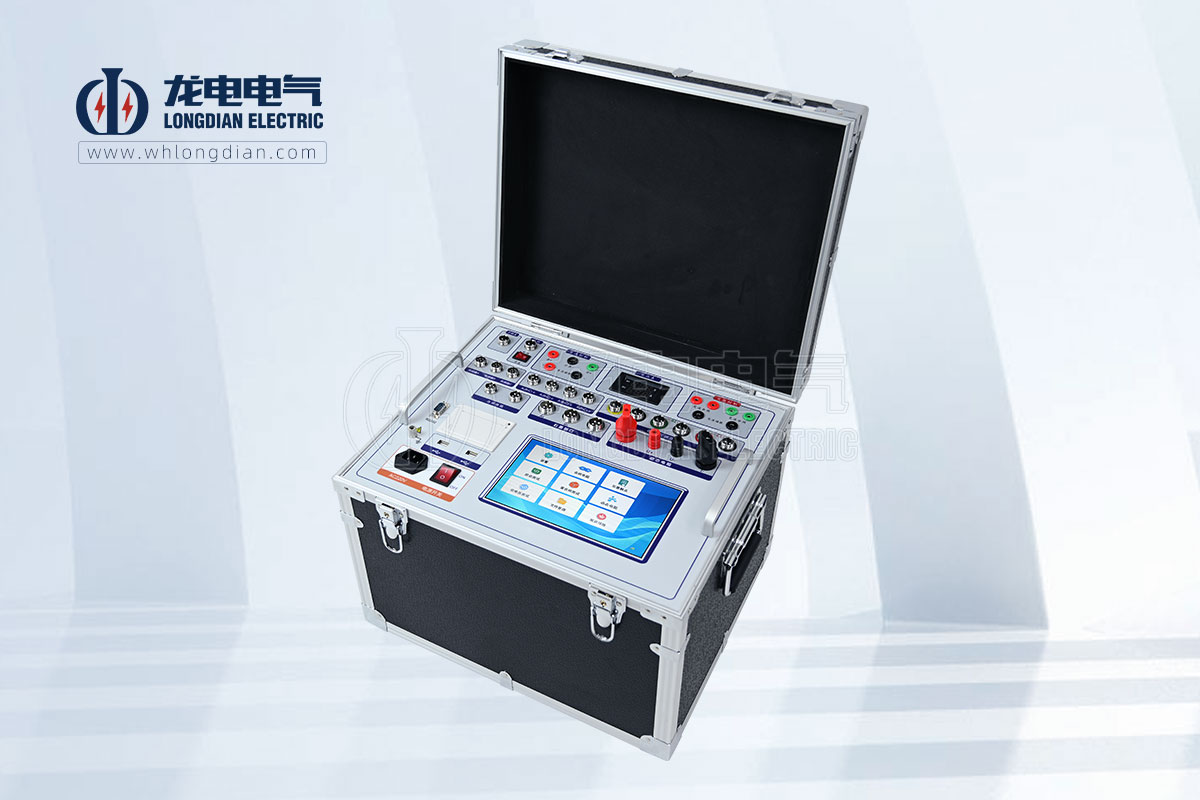

断路器动作特性测试仪

1. 断路器的动作特性试验

断路器的动作特性试验是测量断路器在不同操作条件下的动作特性,包括:

合闸时间:从发出合闸指令到触点完全合闸所需的时间。

分闸时间:从发出分闸指令到触点完全分闸所需的时间。

操作速度:触点在合闸或分闸过程中的平均速度。

开距:触点在分闸位置时的距离。

同期性:三个相触点在合闸或分闸过程中的同步性。

试验方法

断路器的动作特性试验一般采用断路器特性试验装置进行测量。试验装置由控制台、电源、测量电路和被试断路器等部分组成。试验时,将被试断路器连接到试验装置上,通过控制台发出合闸或分闸指令,并测量触点的动作时间、速度、开距等参数。

试验结果评价

断路器的动作特性试验结果应符合相关标准和规范的要求。例如,DL/T 402-2007《高压交流断路器试验规程》规定,断路器的合闸时间和分闸时间应不大于规定值,操作速度应不小于规定值,开距应不小于规定值,同期性应符合规定要求。

2. 断路器的动作电压试验

断路器的动作电压试验是测量断路器在不同操作电压下的动作特性,包括:

合闸电压:使断路器触点可靠合闸所需的最小电压。

分闸电压:使断路器触点可靠分闸所需的最小电压。

操作电压范围:断路器能够可靠操作的电压范围。

试验方法

断路器的动作电压试验一般采用断路器特性试验装置进行测量。试验装置由控制台、电源、测量电路和被试断路器等部分组成。试验时,将被试断路器连接到试验装置上,通过控制台调节电源电压,并测量触点的动作电压。

试验结果评价

断路器的动作电压试验结果应符合相关标准和规范的要求。例如,DL/T 402-2007《高压交流断路器试验规程》规定,断路器的合闸电压和分闸电压应不大于额定值的规定值,操作电压范围应符合规定要求。

3. 断路器动作特性试验及动作电压试验的意义

断路器的动作特性试验及动作电压试验具有以下重要意义:

确保断路器能够可靠地完成合闸和分闸操作。断路器是电力系统的重要元件,用于开断和关合高压电路。断路器的动作特性和动作电压直接影响其能否可靠地完成合闸和分闸操作,从而影响电力系统的安全运行。

评价断路器的性能。断路器的动作特性试验及动作电压试验可以有效地评价断路器的操作性能和电气性能,为断路器的选型、维护和检修提供依据。

发现断路器潜在的故障隐患。断路器的动作特性试验及动作电压试验可以及时发现断路器存在的故障隐患,避免断路器在运行中发生故障,造成事故。

4. 断路器动作特性试验及动作电压试验的注意事项

断路器的动作特性试验及动作电压试验应在专业人员的指导下进行,并严格遵守相关标准和规范的要求。在进行试验之前,应仔细检查断路器及其连接电路,确保无任何异常情况。试验过程中,应密切观察断路器的运行状态,并做好记录。试验结束后,应认真分析试验结果,并采取必要的措施。
