断路器低电压分合闸试验标准

发布时间:2024-06-20 08:44:33浏览次数:104

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

断路器作为电力系统中的重要设备,其可靠运行直接关系到电网的安全稳定。断路器低电压分合闸试验是电力设备维护试验中的一项重要内容,用于检查断路器在低电压情况下分、合闸的可靠性,是保障电网安全运行的重要手段。

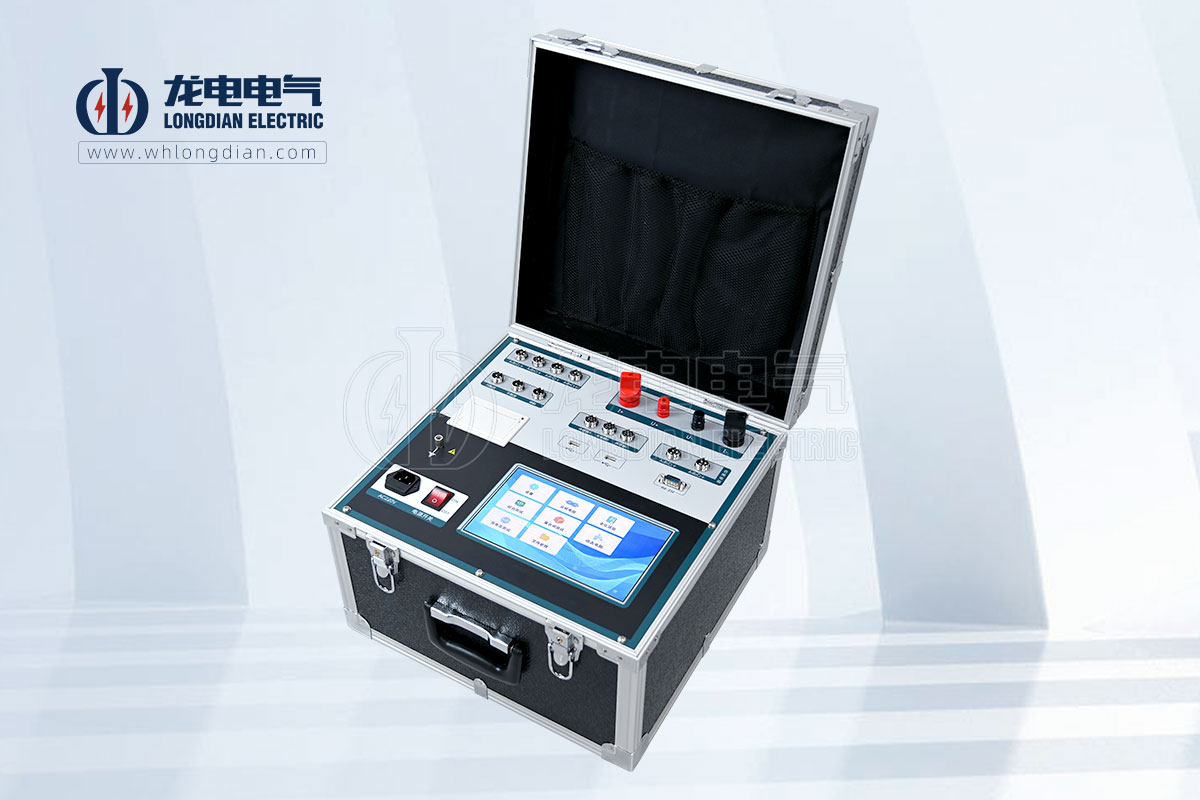

断路器特性测试仪

断路器低电压分合闸试验的目的是:

检验断路器在低电压情况下分、合闸的可靠性,确保其能于故障情况下迅速切断故障电流,限制故障范围,防止事故扩大;

发现断路器存在的潜在缺陷,及时采取措施予以排除,防止断路器在运行中发生误动作或拒动,造成事故。

断路器低电压分合闸试验主要包括以下项目:

分闸线圈最低动作电压试验:在分闸线圈两端施加逐渐降低的直流或交流电压,记录其能可靠分闸的最低电压值。

合闸接触器最低动作电压试验:在合闸接触器两端施加逐渐降低的直流或交流电压,记录其能可靠合闸的最低电压值。

分、合闸时间试验:测定断路器在规定的电压下分、合闸所需的时间。

断路器辅助回路电压试验:测定断路器辅助回路在规定的电压下是否能正常工作。

断路器低电压分合闸试验的标准如下:

分闸线圈最低动作电压:应不低于额定电压的30%,不高于65%。

合闸接触器最低动作电压:应不低于额定电压的30%,不高于65%。

分、合闸时间:应符合断路器型号的规定。

断路器辅助回路电压:应在规定的范围内。

断路器低电压分合闸试验一般采用以下方法进行:

直流电源供电试验:使用直流电源供电,对断路器分、合闸线圈和辅助回路进行试验。

交流电源供电试验:使用交流电源供电,对断路器分、合闸线圈和辅助回路进行试验。

进行断路器低电压分合闸试验时,应注意以下事项:

试验前应仔细检查断路器及其辅助回路,确保无任何故障。

试验时应严格按照试验标准进行操作,并做好安全防护措施。

试验结束后应及时记录试验结果,并进行分析。
