高压断路器特性及其测试方法

发布时间:2024-06-20 09:22:15浏览次数:114

龙电电气
武汉市龙电电气设备有限公司

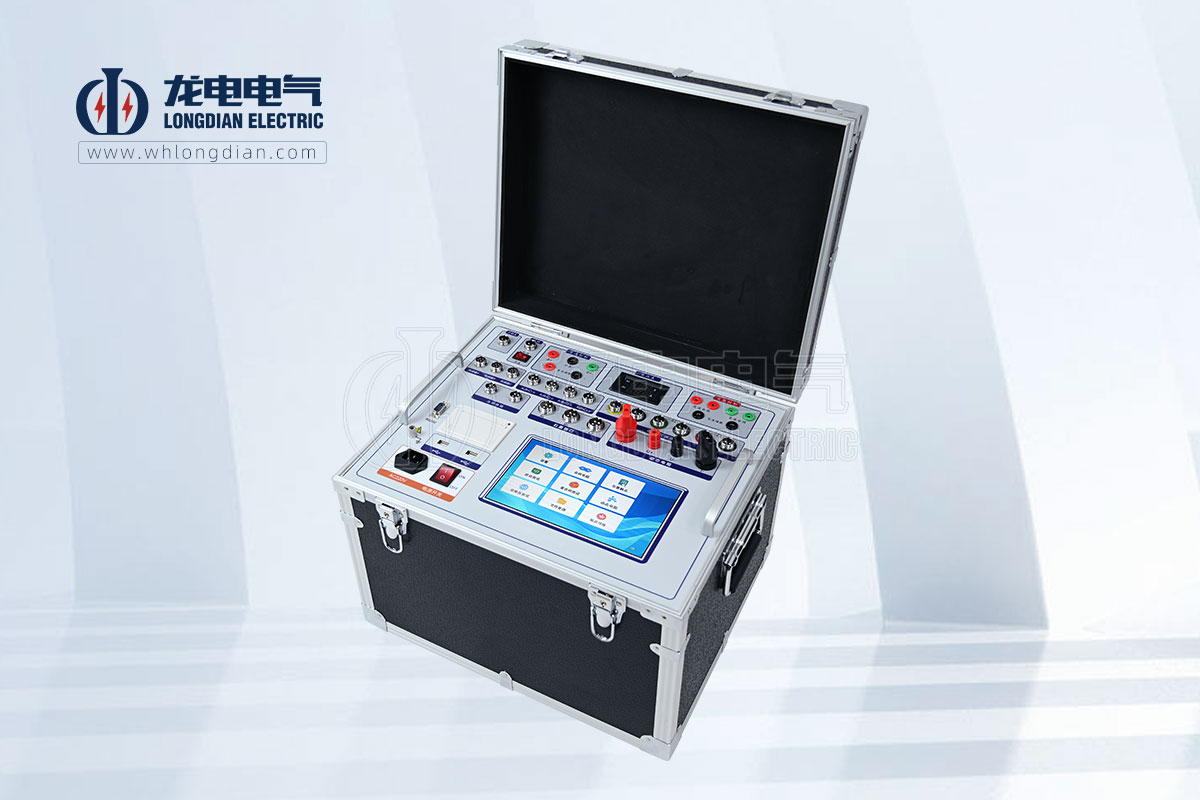

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

断路器是电力系统中重要的保护和控制设备,用来开断、关合和承载运行中的正常电流,并在规定的时间内关合或开断规定的短路电流。断路器的特性是指断路器在运行中所表现出来的性能和特点。


断路器的主要特性包括:

额定值:是指断路器在规定的运行条件下所能承受的最大长期工作电流、短路电流和电压值。额定值是断路器选择和使用的重要依据。

断路能力:是指断路器在规定的条件下能关断的最大短路电流的能力。断路能力是断路器最重要的特性之一,它直接关系到电网的安全运行。

分、合闸时间:是指断路器从发出合闸或分闸指令到触头全部接通或断开的所需时间。分、合闸时间应符合规定的要求,以便及时切断故障电流或接通正常电流。

开距和合距:是指断路器触头在分、合闸时所移动的距离。开距和合距应符合规定的要求,以便确保断路器的可靠动作。

动、静触头接触电阻:是指断路器触头在接通时的接触电阻。动、静触头接触电阻应符合规定的要求,以便减小接触点的发热和烧损。

辅助回路电压和电流:是指断路器辅助回路的电压和电流。辅助回路电压和电流应符合规定的要求,以便保证断路器的正常工作。

此外,断路器还具有以下特性:

过载特性:是指断路器在过载情况下能承受的最大电流和时间。

短路特性:是指断路器在短路情况下能承受的最大短路电流和时间。

耐大气环境特性:是指断路器在规定的环境条件下能正常工作的能力。

耐振动和冲击特性:是指断路器在规定的振动和冲击条件下能正常工作的能力。

灭弧特性:是指断路器在灭弧时的性能。

断路器的特性参数是衡量断路器性能的重要指标,在断路器的设计、制造、试验和运行中都起着重要的作用。

以下是一些断路器特性的测试方法:

额定值试验:根据断路器的额定值,对断路器进行长期运行试验、短路电流试验和耐电压试验。

断路能力试验:在规定的短路电流条件下,对断路器进行短路电流试验,测定断路器的断路能力。

分、合闸时间试验:使用专门的测试仪器,测定断路器的分、合闸时间。

开距和合距试验:使用专门的测量工具,测定断路器的开距和合距。

接触电阻试验:使用专门的测试仪器,测定断路器的动、静触头接触电阻。

辅助回路试验:对断路器的辅助回路进行电压和电流测量,检查辅助回路是否正常工作。

断路器特性试验是电力设备维护试验中的一项重要内容,可以及时发现断路器存在的潜在缺陷,及时采取措施予以排除,确保断路器在运行中能可靠动作,防止事故发生。
