电力电缆故障探测测距与定点方法

发布时间:2024-06-21 09:55:31浏览次数:114

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

电力电缆故障探测测距与定点是电力电缆运维中重要的工作,可以为故障处理提供依据,缩短故障抢修时间,提高供电可靠性。

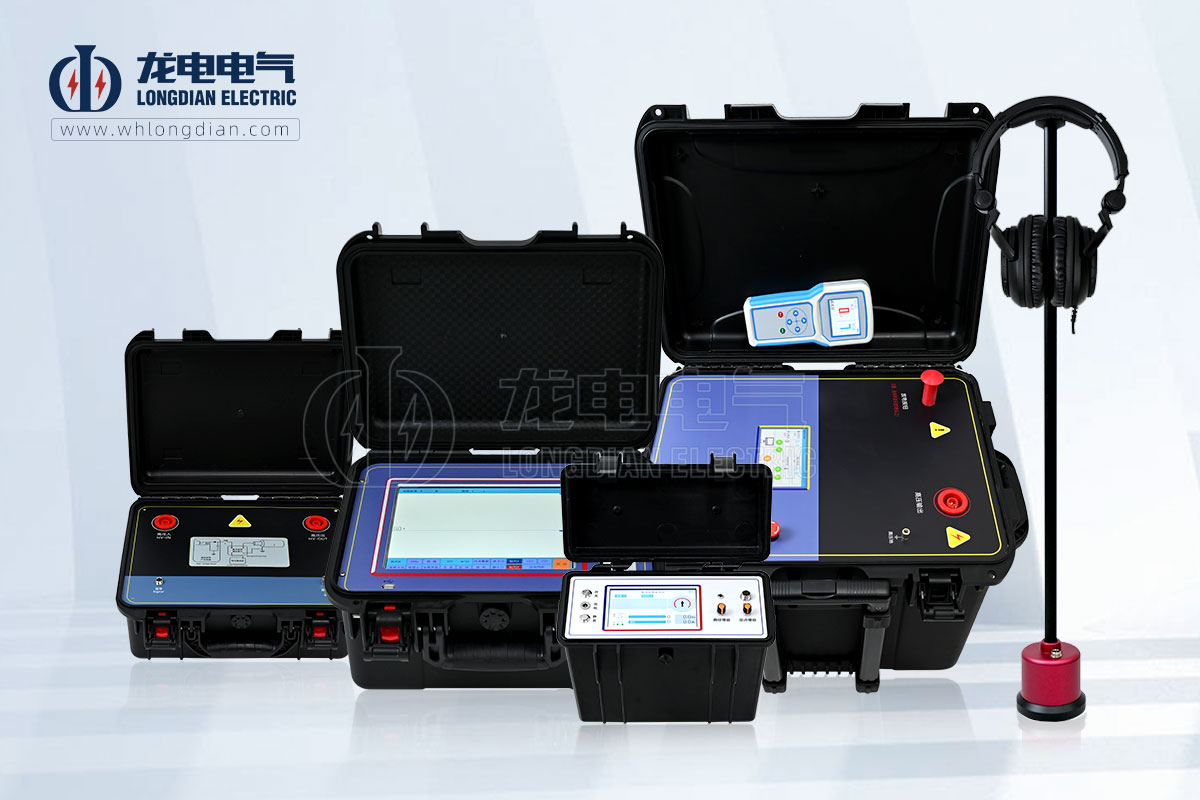

电缆故障测试仪

① 电力电缆故障探测

电力电缆故障探测是指发现和确定电力电缆故障位置的过程。根据故障的性质,电力电缆故障可分为以下几类:

开路故障:是指电缆的任一导体与另一导体或地之间完全断开,导致电路开路。

短路故障:是指电缆的任一导体与另一导体或地之间发生非正常连接,导致电路短路。

接地故障:是指电缆的任一导体与地之间发生非正常连接。

高阻故障:是指电缆的绝缘电阻降低,但尚未发生击穿的故障。

闪络故障:是指电缆在高电压作用下发生绝缘击穿的故障。

电力电缆故障探测的方法主要有以下几种:

电缆绝缘电阻测试:用绝缘电阻测试仪测量电缆的绝缘电阻,如果绝缘电阻低于规定值,则说明电缆存在故障。

电缆高压试验:对电缆施加高于正常工作电压的高电压,如果电缆击穿,则说明电缆存在故障。

电缆在线监测:利用在线监测系统对电缆的运行状况进行实时监测,发现异常情况及时报警。


② 电力电缆故障测距

电力电缆故障测距是指确定电缆故障点与馈电端之间的距离的过程。电缆故障测距的方法主要有以下几种:

驻波法:此方法是将电力电缆作为高频传输线,利用传输线上的驻波谐振现象对电缆的开路故障和相间或相对地电阻值较低的一类故障进行测量。此方法目前已很少使用。

低压脉冲反射法:利用传输线的电波反射现象,通过计量发射脉冲与故障点反射脉冲之间的时差来进行测距。主要测定电缆中的低阻、开路故障,及电缆全长的标准测量,测量准确率较高,应用较广。但不能测高阻或闪络故障。据统计,用低压脉冲法测定的电缆低阻或开路故障,约占电缆故障总数的10%。

脉冲电压法:用于测量高阻与闪络故障的方法。该方法首先将电缆故障在直流或脉冲高压信号下击穿,然后利用故障点产生的电磁波或声波信号进行测距。此方法对高阻故障的测距精度较高,但对闪络故障的测距精度较低。

声磁同步法:此方法是利用故障点产生的电磁波和声波信号的传播速度差进行测距。该方法对各种类型电缆故障的测距精度都较高,但仪器设备比较复杂。


③ 电力电缆故障定点

电力电缆故障定点是指在电缆故障探测的基础上,进一步确定故障点的精确位置的过程。电力电缆故障定点的常用方法有以下几种:

声磁同步法:利用故障点产生的电磁波和声波信号的传播速度差进行定点。该方法对各种类型电缆故障的定点精度都较高,但仪器设备比较复杂。

电磁感应法:利用故障点产生的电磁场对地面或其他导体产生的感应作用进行定点。该方法对开路故障和高阻故障的定点精度较高。

跨步电压法:利用故障点对地电压的分布规律进行定点。该方法对接地故障的定点精度较高。

人工搜索法:根据故障探测和测距的结果,人工沿电缆线路进行搜索,直到发现故障点。该方法适用于其他方法难以定位的故障。

电力电缆故障探测、测距与定点的具体方法应根据故障的类型和实际情况来选择。
