10KV的高压线路应该如何核相

发布时间:2024-07-10 10:11:42浏览次数:73

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

10KV高压线路核相是电力系统运行中的重要环节,可以判断两条或多条线路的相位关系,为并网、倒送电等操作提供依据。目前,常用的10KV高压线路核相方法有两种:无线核相、有线核相

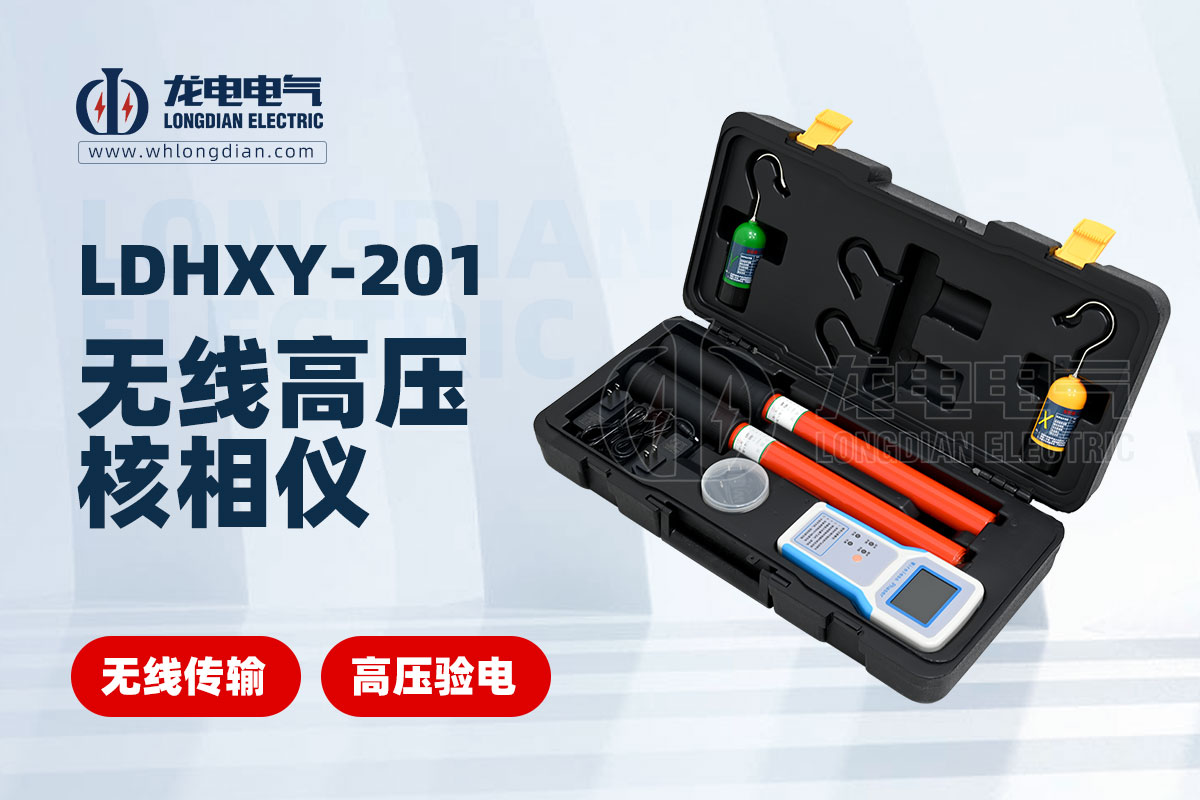

无线高压核相仪

无线核相

无线核相是利用无线电波来传递相位信息的核相方法。其优点是安全、方便、灵活。

无线核相的具体步骤如下:

① 将无线核相仪的发射器连接到被测线路的两相或三相导线上。

② 打开发射器电源。

③ 发射器采集相电压信号并将其转换为无线信号。

④ 无线信号通过无线通道传送到接收器。

⑤ 接收器接收无线信号并进行解调。

⑥ 接收器与发射器感应到的交变电动势进行比较。

⑦ 接收器根据比较结果指示被测电网的相序。

例如,如果发射器和接收器感应到的交变电动势同相,则说明被测电网同相;如果发射器和接收器感应到的交变电动势异相,则说明被测电网异相。

有线核相

有线核相是利用电缆来传递相位信息的核相方法。其优点是精度高。

有线核相的具体步骤如下:

① 将有线核相仪的电压互感器连接到被测线路的两相或三相导线上。

② 将有线核相仪的电流互感器连接到被测线路的一相导线上。

③ 打开有线核相仪电源。

④ 有线核相仪采集相电压信号和电流信号,并将其进行比较。

⑤ 有线核相仪根据比较结果指示被测电网的相序。

例如,如果被测电网同相,则有线核相仪指示灯显示为“同相”;如果被测电网异相,则有线核相仪指示灯显示为“异相”。

注意事项

◆ 在进行10KV高压线路核相时,应严格遵守安全操作规程,确保人身安全。

◆ 应选择符合相关规定的核相仪,并定期进行检定校准。

◆ 在核相过程中,应注意周围环境,避免触碰其他带电设施。

以下是一些额外的建议:

◆ 如果您没有接受过专业的电气培训,建议您不要自行进行10KV高压线路核相,而应聘请专业人员进行操作。

◆ 在进行10KV高压线路核相之前,应仔细阅读核相仪的使用说明书,并熟悉其操作方法。

◆ 在核相过程中,应穿着符合规定的个人防护装备,例如绝缘服、绝缘靴、绝缘手套等。
