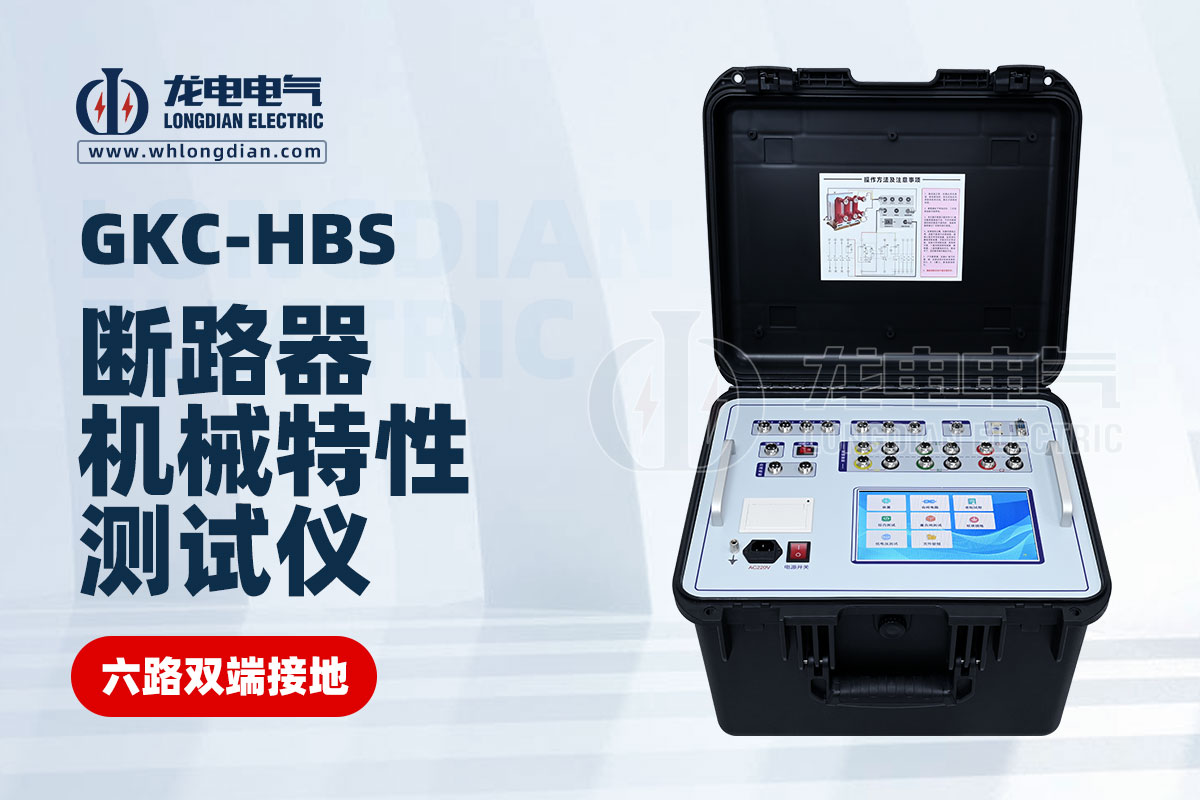

双端接地断路器机械特性测试仪专为测量各类双端接地高压断路器的机械动特性参数而设计。它支持少油、多油、真空、六氟化硫等多种类型的高压断路器,确保测试结果的准确性和可靠性。
双端接地断路器机械特性测试仪的特点与技术参数
1. 高速数据处理与显示
◆ 处理器与操作系统:GKC-HBS采用基于Cortex-A8的嵌入式工控机,主频高达1GHz,搭配1GB闪存,开机仅需16秒。搭载Windows操作系统,9寸彩色触摸屏,支持中英文输入,界面直观易用。
◆ 高速热敏打印机:方便现场打印测试数据、触头波形、行程曲线、电流曲线等,为现场测试提供即时反馈。
2. 强大的测试功能
◆ 机内集成式操作电源:无需现场二次电源,提供DC6~270V可调电源,最大电流20A,可任意整定分、合闸线圈的动作电压值,并支持低电压动作试验。
◆ 传感器配置:配备直线传感器、旋转传感器、万能传感器(加速度传感器)、激光传感器(选配)等,满足不同测试需求,安装简便快捷。
测试范围广泛:可测试12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、1路速度(3路速度选配)、3/6路双端接地测量等,功能全面。
3. 精准测量与时间控制
◆ 时间测量:具备12路固有分闸(合闸)时间、分闸(合闸)相内不同期、相间不同期之差、弹跳时间(次数)等测量功能,分辨率高达0.01ms,准确率≤0.05%±0.1ms。
◆ 速度测量:刚分(刚合)速度、指定时间段平均速度等,测速范围覆盖0.01~25.00m/s,准确率±0.1m/s。
◆ 行程测量:包括动触头行程、接触行程(开距)、超行程、过冲行程或反弹行程等,直线传感器测量范围0-50mm,旋转传感器测量范围0-1000mm,分辨率精确。
4. 数据存储与通讯
◆ 大容量存储:主机可存储30000组试验数据(可扩展存储卡),内置实时时钟,便于数据存档和管理。
◆ 多种通讯接口:配备2个USB接口,可直接将数据保存到U盘或上传到计算机进行分析。可选配RS232接口和无线平板操作,提高测试效率和便捷性。
安全与维护
◆ 安全接地:使用前请将仪器可靠接地,确保人身及仪器安全。
◆ 电源检查:使用交流220V电源,内部有220V直流电流输出,注意安全操作,避免短路。
◆ 定期校准与维护:定期检查各传感器和连接线的状态,确保测试数据的准确性。
双端接地断路器机械特性测试仪以其强大的测试功能、精准的技术参数和便捷的操作方式,在电力系统的维护中发挥着重要作用。无论是从处理器性能、测试范围、测量精度还是数据存储与通讯能力上,都展现了其卓越的性能和广泛的应用前景。
