直流高压发生器技术参数详解

发布时间:2024-11-01 10:29:26浏览次数:213

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

直流高压发生器是用于产生高电压直流电源的电子设备,广泛应用于电力行业的避雷器、电力电缆、发电机、变压器、开关等电气设备的直流高压试验。

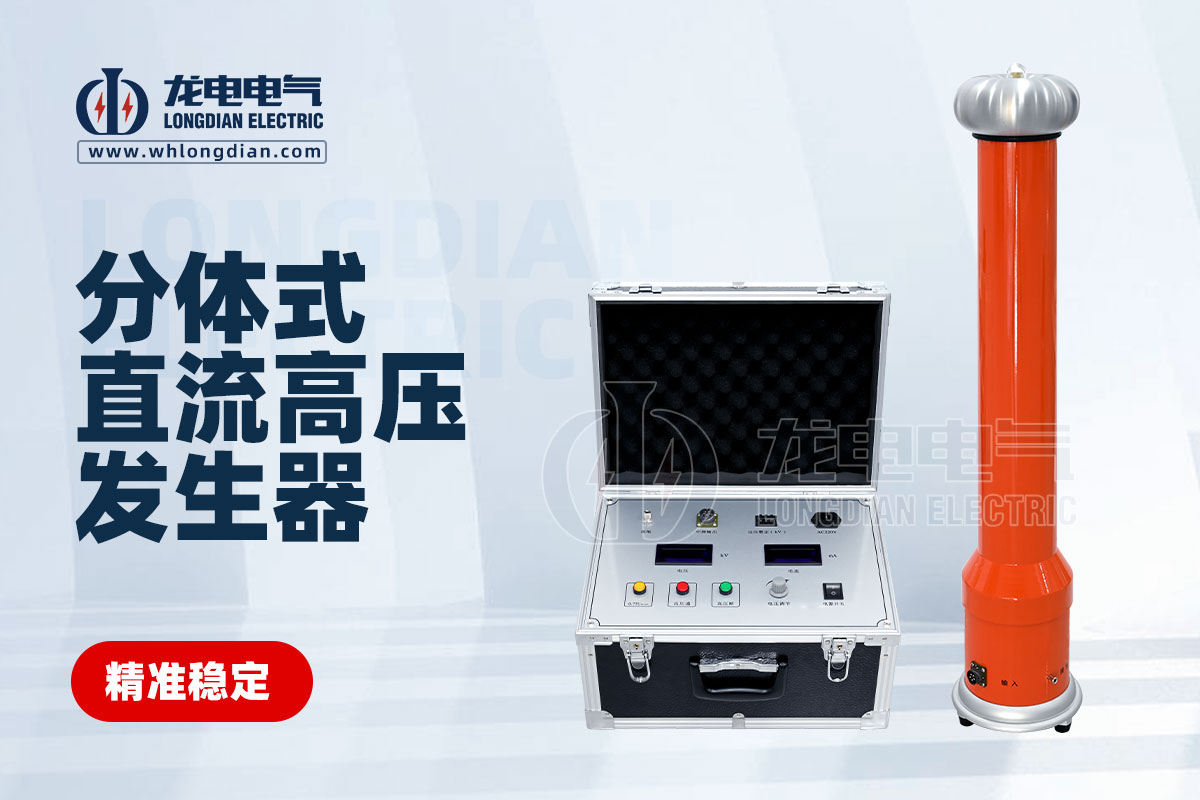

直流高压发生器

以下是对直流高压发生器技术参数的详细解析:

  1. 输出电压:

    • 输出电压是衡量直流高压发生器工作能力的重要指标,通常在几千伏至数几十万伏之间。

    • 常见的输出电压有60kV、120kV、200kV、300kV、400kV等。

    • 输出电压范围可根据具体需求选择,如0~400kV连续可调。

  2. 输出电流:

    • 输出电流是指直流高压发生器所能提供的电流大小,通常在几个微安到数百毫安之间。

    • 不同规格的直流高压发生器其输出电流范围也不同,需要根据实际应用中的负载情况和电源稳定性需求来选择相应的输出电流范围。

    • 例如,LDZGF直流高压发生器的输出电流范围为0~5mA,精度±(1.0%读数+2个字)。

  3. 输出功率:

    • 输出功率是指直流高压发生器在输出电压和输出电流下所提供的功率,由电源模块和运算放大器的功率决定。

    • 不同规格的直流高压发生器其输出功率也不同,需要根据实际应用中的负载情况来选择合适的功率规格。

    • 例如,LDZGF直流高压发生器的额定功率为600W、900W、1500W、2000W。

  4. 稳定性:

    • 稳定性是指在输入变化或负载剧烈变化时,其输出电压的稳定程度。

    • 稳定性通常用输出电压纹波系数指标来评估,该指标越小代表稳定性越好。

    • 现代直流高压发生器采用先进的控制技术和反馈机制,如PWM脉宽调制技术和电压电流双闭环反馈技术,以提高电源调整率和负载调整率,使电压稳定度高,纹波小。

  5. 精度:

    • 精度是指输出电压和设定值之间的差距,通常用输出电压精度指标来评估。

    • 输出电压精度越高,说明发生器所提供的电源电压更加精确。

    • 例如,某些型号的电压精度为±(1%读数±0.2%满度)或±(1.0%读数+2个字)。

  6. 使用条件:

    • 电源电压:通常要求220V±22V,50Hz±0.5Hz。

    • 环境温度:一般要求在0℃~40℃之间。

    • 相对湿度:≤85%(25℃)。

    • 海拔高度:不超过1000m或1500米以下。

  7. 保护功能:

    • 直流高压发生器具备多种保护功能,如过压保护、过流保护、零位保护、不接地保护等。

    • 故障取样采用专用传感器,动作时间为纳秒级,光隔离元件也为纳秒级,可快速完全关断直流主回路,从而最大的保护仪器不受损伤。

总的来说,直流高压发生器的技术参数包括输出电压、输出电流、输出功率、稳定性、精度以及使用条件等多个方面。这些参数共同决定了直流高压发生器的性能和应用范围。在选择和使用直流高压发生器时,需要根据实际需求和应用场景来综合考虑这些参数。
