高压断路器反弹行程异常如何判断？机械特性测试信号全面解析

在高压断路器的运行与维护中，机械特性参数是评估设备健康状态的重要依据。其中，“反弹行程”作为关键指标之一，能够直观反映断路器触头在合分闸过程中的动态稳定性。一旦出现反弹行程异常，往往预示着机构或触头系统存在潜在故障，需要及时诊断与处理。

首先，反弹行程是指断路器触头在完成合闸或分闸动作后，由于机械惯性或弹性作用产生的回弹位移。正常情况下，该值应在合理范围内且波形平稳。如果测试中发现反弹行程明显偏大或出现多次振荡，通常说明机构存在松动、阻尼不足或缓冲装置失效等问题。

其次，从机械特性测试波形来看，反弹行程异常通常会表现为“位移曲线二次回升明显”或“多次震荡衰减不充分”。例如，在合闸过程中，触头闭合后曲线应迅速趋于稳定；若出现明显回弹峰值，说明触头冲击较大或缓冲系统异常。此外，反弹时间延长也可能意味着机构润滑不良或机械卡滞。

再者，反弹行程异常还可能与以下因素有关：一是操作机构弹簧性能下降或不匹配，导致能量释放不均；二是连杆、销轴磨损或间隙过大，引发机械传动不稳定；三是触头系统接触压力异常，造成冲击反弹增强。这些问题如果不及时处理，可能进一步发展为触头烧损、分合闸失败等严重故障。

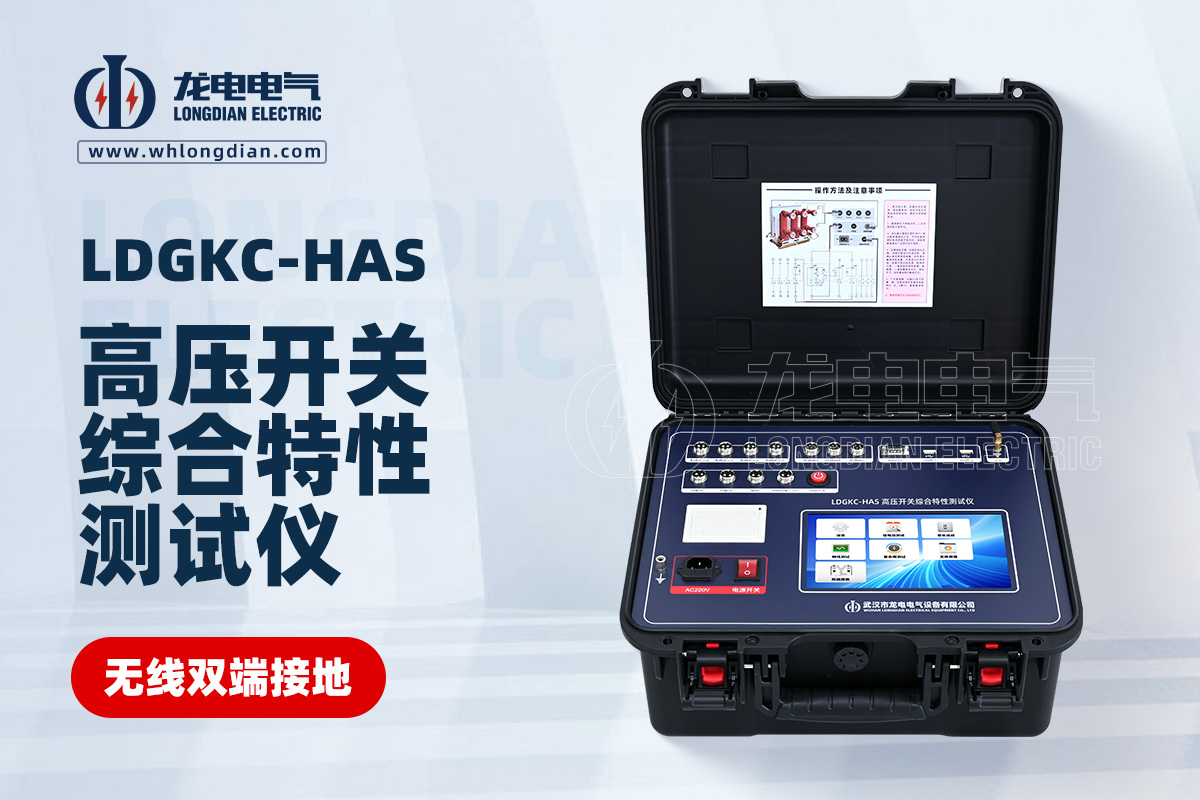

在实际检测过程中，机械特性测试仪能够提供关键数据支持。通过同步采集行程、时间、速度等参数，可以全面分析断路器动作过程。例如，武汉市龙电电气设备有限公司生产的高压断路器机械特性测试仪，具备高精度位移测量与动态波形分析功能，能够清晰捕捉反弹过程中的细微变化，为故障诊断提供直观依据。

此外，在现场应用中，建议将反弹行程与其他参数（如刚合速度、最大速度、动作时间）进行综合分析，而不是单一判断。同时，应结合历史测试数据进行趋势对比，以判断设备劣化程度，实现预测性维护。

综上所述，高压断路器反弹行程异常是机械系统问题的重要信号。通过机械特性测试仪获取精准数据，并结合波形分析与经验判断，可以快速定位问题根源，保障设备安全可靠运行。
