三相程控标准功率源测试仪操作使用指南

发布时间:2024-11-29 09:58:46浏览次数:140

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

三相程控标准功率源测试仪是一款集高精度、多功能于一体的测试设备,广泛应用于电能计量、电气实验室及相关部门。下面以武汉龙电电气生产LD-4SB 三相程控标准功率源的详细操作使用指南:

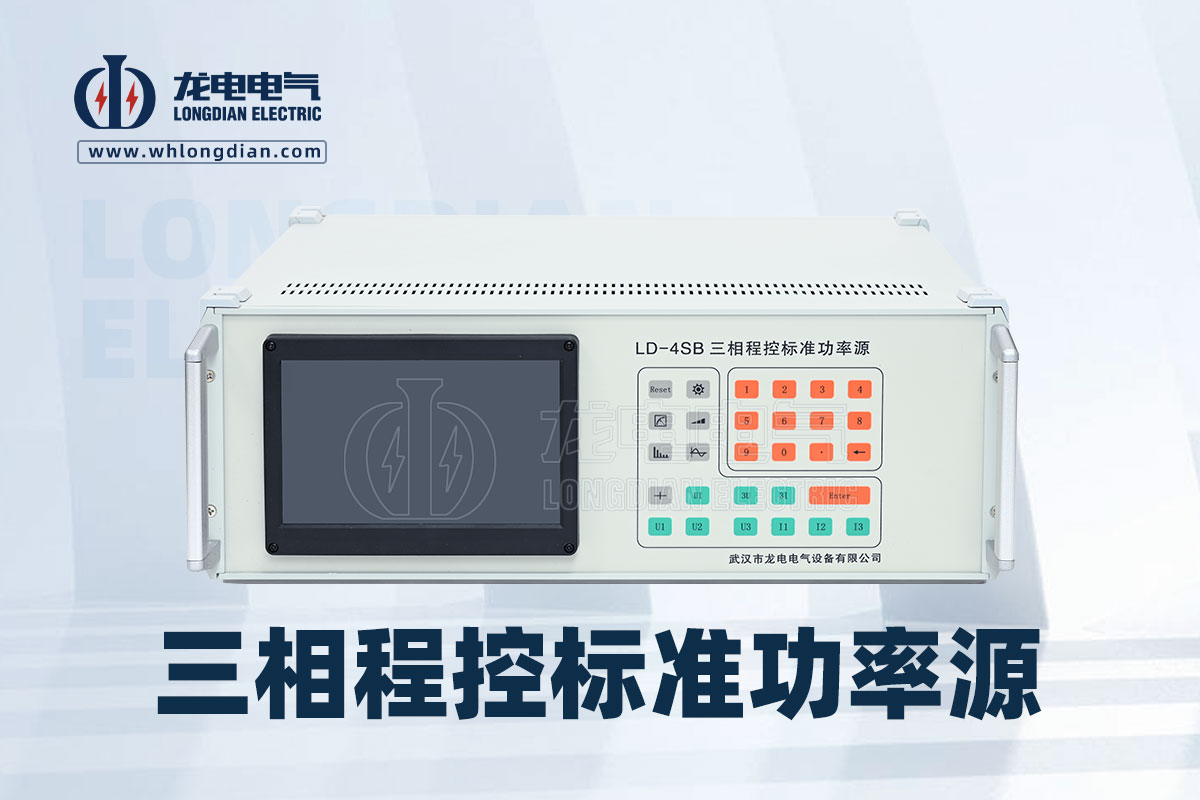

三相程控标准功率源

LD-4SB测试仪采用全数字闭环标准源技术,内嵌高等级标准功率电能表,并以此为标准进行数字闭环反馈,确保各参量(如电压、电流、频率、相位、有功功率、无功功率等)的准确度优于±0.1%。设备具有多种保护功能,如限流保护、功放保护等,确保操作安全。此外,其三相电压、电流回路独立控制,用户可任意设定三相电压、电流的额定电压、电流档位,方便灵活。

① 设备连接与检查

◆ 外部接线:确保电压输出不能短路,电流输出不能开路。将测试仪的输出插孔(U1、U2、U3、Un为电压输出,I1、I2、I3为电流输出)与外部测试设备正确连接。

◆ 检查接线:在开启电源前,仔细检查外部接线是否正确,防止因接线错误导致的设备损坏或测试误差。

② 开机与加载

◆ 打开电源开关:检查接线无误后,打开测试仪的电源开关。此时,设备将进入加载界面,约两三秒钟后加载完毕,蜂鸣器长鸣一声,进入试验界面。

③ 试验界面操作

◆ 试验界面布局:试验界面主要分为四个区域,包括输出显示区、三相电压电流输出的矢量图、电压/电流/功率因数试验点以及各相电压电流的输出状态和界面名称。

◆ 输出显示区:显示各相电压、电流的有效值,相位值,有功功率、无功功率、视在功率以及功率因数等参数。

◆ 矢量图:显示三相电压电流的相位关系。在三相三线状态下,仅显示U1U3之间的相位值。

◆ 试验点选择:触摸显示屏上相应位置,可选择不同的电压、电流、相位试验点进行测试。

④ 参数设置

◆ 进入参数设置界面:按【设置】按钮进入参数设置界面。在此界面,可设置电源输出的额定档位、电压显示倍率、电流显示倍率等参数。

◆ 设置三相电压/电流额定值:通过触摸屏幕右侧的数字框,输入三相电压/电流的额定值。若三相电压或电流都被选中,则只需输入L1相的电压或电流值,其他两相的输出将与此相同。

◆ 电源状态选择:通过触摸屏幕左下侧的电源状态按钮,可选择三相四线、三相三线或单相输出状态。

◆ 谐波设置:进入谐波设置界面后,可设置各次谐波的次数、含量和相位。注意各相电压电流的各次谐波含量总和需满足设备规定的限制。

⑤ 输出调节

◆ 进入输出调节界面:按【调节】键进入输出调节界面。

◆ 选择调节项:在输出设定区,选择需要调节的相(L1、L2、L3)和调节项目(电压、电流、功率因数、相位等)。

◆ 设置调节细度:根据调节项的不同,选择合适的调节细度。如电压、电流的调节幅度是相对于额定值的百分比,可选择±10%、±1%、±0.1%、±0.01%等。

◆ 执行调节:设置好调节细度后,通过触摸屏幕上的上下箭头或数字键进行输出调节。

⑥ 谐波与波形显示

◆ 谐波显示:点【谐波】键进入谐波显示界面,可查看各相电压/电流的各次谐波含量及柱状图。

◆ 波形显示:点【波形】键进入波形显示界面,可选择显示三相电压/电流的波形及失真度。

⑦ 触摸屏校准

◆ 进入校准界面:连续两次操作【+】按钮进入触摸屏校准界面。

◆ 执行校准:用触笔点十字图形的中心进行校准。若本次触摸产生的坐标值通过系统认可,则自动出现下一个十字图形继续校准。当五个十字图形全部触摸通过后,显示屏将显示“校准成功”。

◆ 复位开机:按复位键重新开机,校准完成。

⑧ 注意事项

◆ 在操作过程中,注意触及屏幕的力度,避免用力过大损坏触摸屏。

◆ 在有输出的情况下,不要按【Reset】键进行整机复位。

◆ 定期检查设备外部接线及内部元件,确保设备正常运行。
