地下/地上电缆断点查找全攻略：测距、定路径、精定位3步法

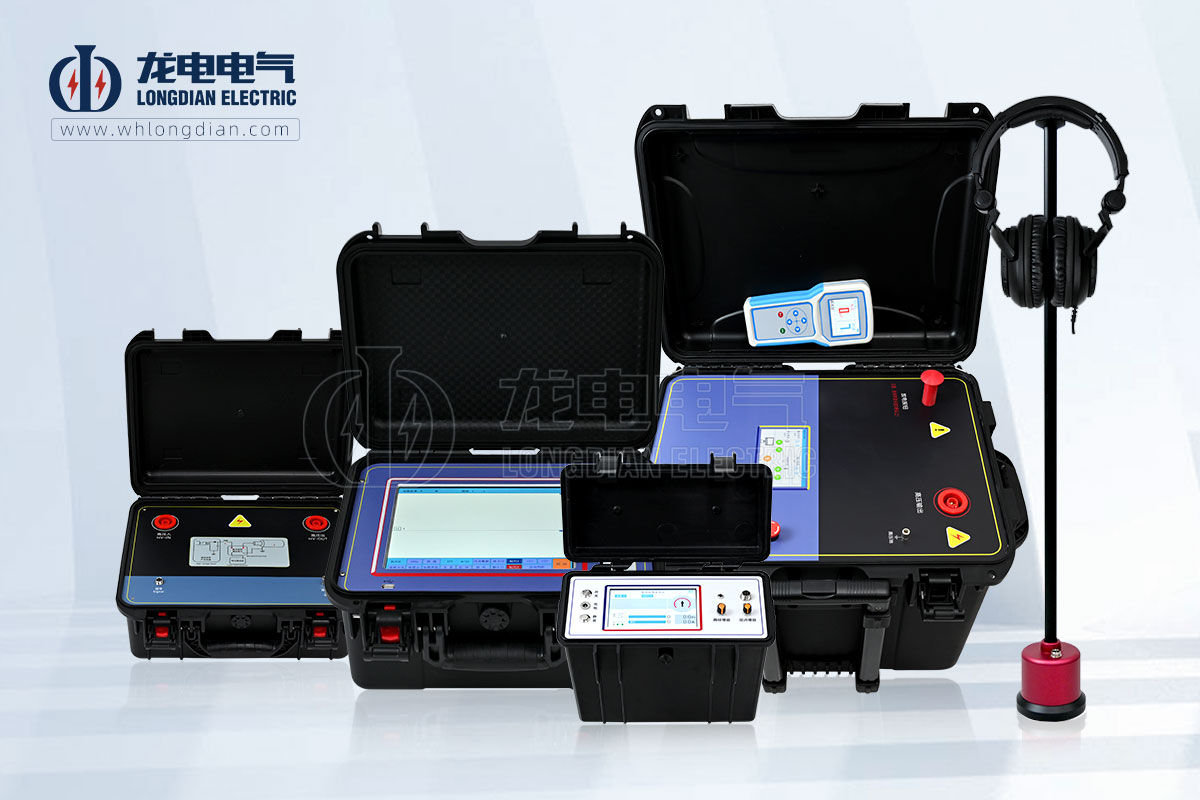

电缆断了别着急，专业仪器来帮你！只需三步：测距离 → 定路径 → 精定位。以武汉龙电电气LD-2004电缆故障测试仪为例，操作简单直白：

第一步：测距离（断点大致在哪？）

核心工具：主机 + 测试线
适用情况： 电缆完全断开（开路）、线芯短路或低阻故障。
操作步骤：

1. 接线：

• 主机「测距端口」接双夹测试线。

• 红夹子夹故障电缆断开的线芯，黑夹子夹另一根好线芯（或电缆接地铠装）。

2. 开机设置：

• 开机 → 点屏幕进入测试界面。

• 采样方式选「低压脉冲法」→ 电缆类型按实际选（如“交联乙烯”）。

3. 采样判读：

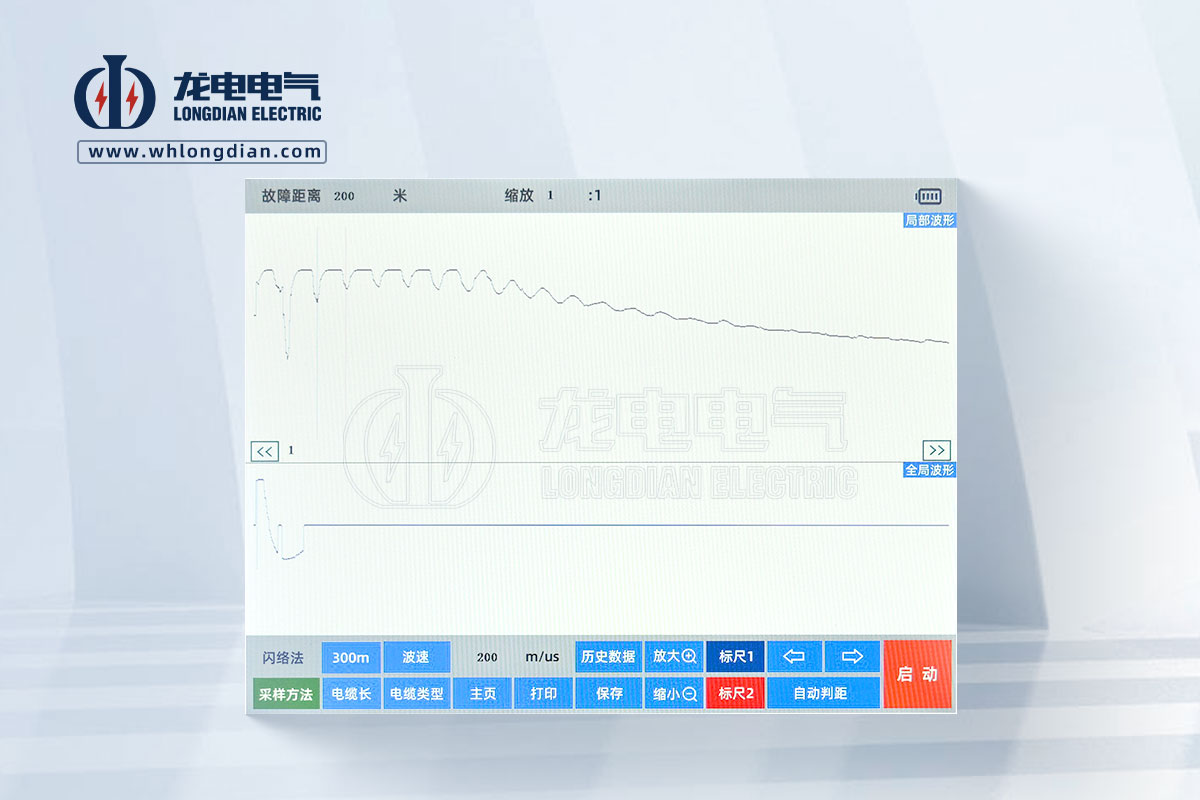

• 点击「采样」→ 屏幕显示波形（如下图）。

• 断路波形：反射脉冲与发射脉冲方向相同（向上凸起）。

• 短路波形：反射脉冲与发射脉冲方向相反（向下凹陷）。

• 移动游标卡住发射波起点和反射波起点 → 屏幕直接显示断点距离！

技巧：若波形不清，旋转「增益旋钮」调幅度；用「缩放键」放大分析。

第二步：定路径（电缆埋在哪？）

核心工具：定点仪（路径模式）
何时用？ 地面找不到电缆走向时必做！
操作步骤：

1. 定点仪开机 → 切换至「路径」模式。

2. 手持仪器沿预估方向移动 → 高压冲击放电（3秒/次）。

3. 观察屏幕：

• 黄色箭头 → 电缆在左侧，向右移动。

• 绿色箭头 → 电缆在右侧，向左移动。

• 箭头切换点下方即为电缆位置（误差约10cm）！

第三步：精定位（断点就在脚下！）

核心工具：定点仪（声磁模式） + 高压设备
适用情况： 所有类型断点（尤其深埋地下的高阻故障）。
操作步骤：

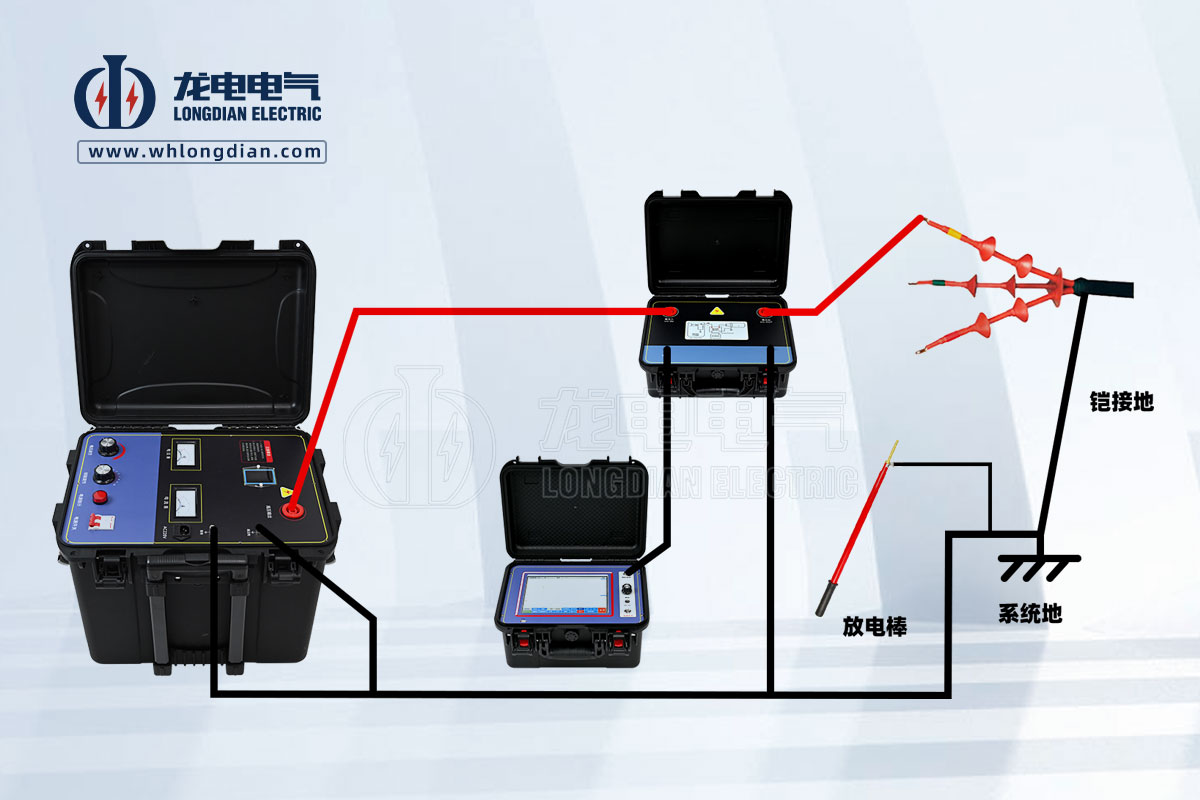

1. 接线放电：

• 高压设备连接故障电缆 → 设置放电频率（3-5秒/次）。

2. 声磁探测：

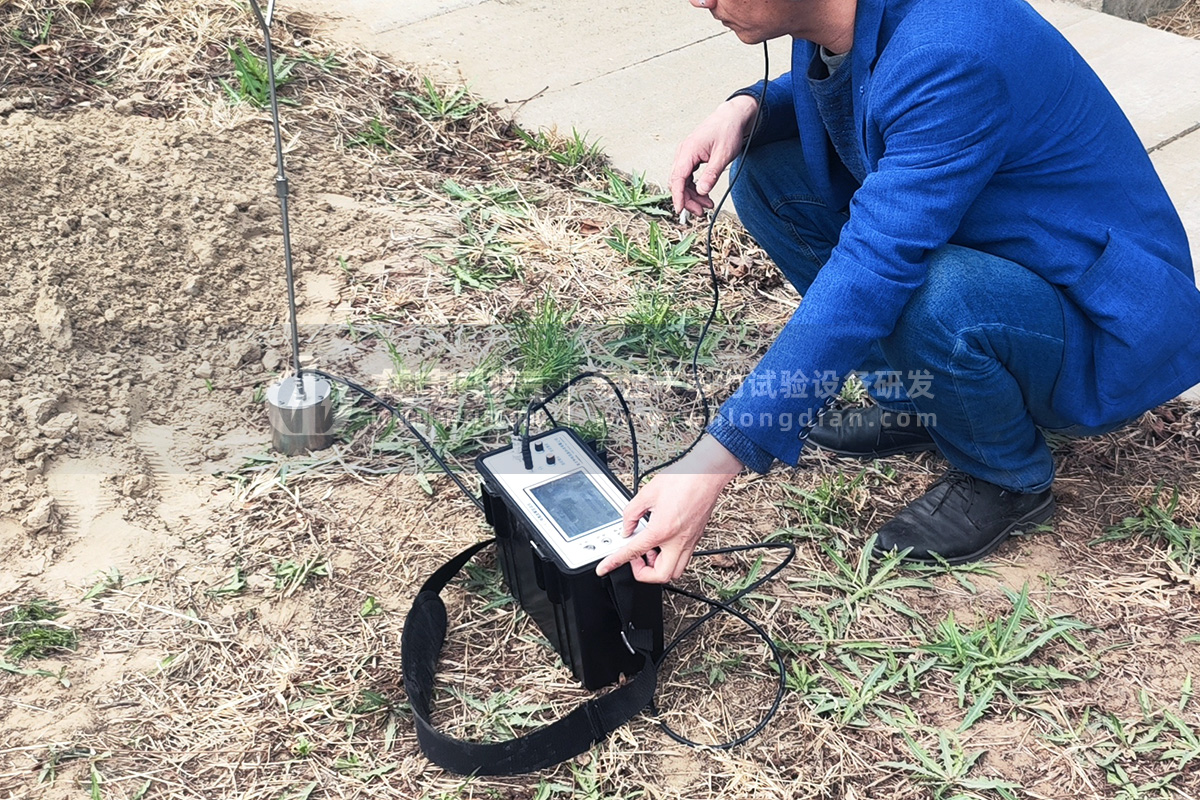

• 定点仪调至「声磁定点」→ 耳机戴好 → 传感器贴地沿路径移动。

• 听到“啪”放电声（耳机） + 屏幕显示数字距离（如“15.3m”）→ 接近断点！

3. 精确定点：

• 在显示距离最小处（如“0.5m”）→ 前后左右微调传感器。

• 数字最小点 + 声音最大点 → 正下方就是断点！

安全警告：

1. 高压测试会产生电火花！严禁在加油站、燃气管道旁等易燃易爆环境使用！

2. 放电时确保周围无人，接地线必须接牢！

关键技巧总结

一句话口诀：测距看波形，路径跟箭头，定点听声看数！ 用好这三步，地下电缆断点无所遁形！
