GKC-HA高压开关机械特性测试仪
GKC-HA高压开关机械特性测试仪
GKC-HA高压开关机械特性测试仪

GKC-HA高压开关机械特性测试仪

工控机 / 带闭锁 / 带储能 / 直流输出

兼容各类传感器,安装方便简捷

适用于国内外生产的所有型号开关

内部抗干扰电路可满足500KV变电站内可靠使用

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

为了满足广大用户对各类高压开关动特性测试的需求,龙电电气精心研发了全新的高压开关动特性测试仪。GKC-HA高压开关机械特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数,具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。

产品别称:高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

技术参数

时间测量12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差
合闸(分闸)弹跳时间(弹跳次数)
不同期测试范围:1ms~99ms,分辨率:0.01ms
内触发测试范围:1ms~999ms,分辨率:0.01ms
1000ms~9999ms,分辨率:0.1ms
10000ms~200000ms,分辨率:1ms
外触发测试范围:0.01ms~200s
在1000ms以内准确率:0.05%±0.1ms
速度测量刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
测速范围0.1mm传感器 0.01~20.00m/s
345°角度传感器 0.01~20.00m/s
加速度传感器 0.01~15.00m/s
激光传感器0.01~15.00m/s(选配)
行程测量动触头行程(行程)(3路行程测量选配)
接触行程(开距)
超行程
过冲行程或反弹行程
测量范围直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
旋转传感器:345°,测量范围:0-1000mm,分辨率:0.08°
此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳
加速度传感器测量范围:0-300mm,分辨率:0.1mm
线圈电流最大电流20A,分辨率:0.01A
线圈电阻测量范围0~2000Ω,分辨率:0.01Ω
仪器电源AC220V ± 10%,50Hz ± 10%
直流电源输出DC6~270V连续可调,DC24V≤15A(短时),DC220V≤ 20A(短时)
外触发触发电压AC/DC10-300V,电流≤120A
隔离开关或储能到位
断路器测量范围
电压输出:DC20~270V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为200秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积400×263×175mm
使用环境-20℃~+50℃
相对湿度≤90%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

⑴、GKC-HA高压开关机械特性测试仪为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。9寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。

⑵、高速热敏打印机,方便现场打印测试数据。

⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC6~270V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、万能传感器、激光传感器(选配)以及支架、专用固定多功能接头,安装极为方便,简捷。

⑸、GKC-HA高压开关机械特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次,得到所有数据及图形,测试数据和图形同屏显示,速度可进行再计算,无需再测试。

⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

⑻、GKC-HA高压开关机械特性测试仪配备2个USB接口,可接鼠标操作仪器,可直接把数据保存到U盘,上传到计算机进行分析、保存。RS232接口联机操作(选配)、WIFI操作选配。

⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。

⑽、内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

产品图集

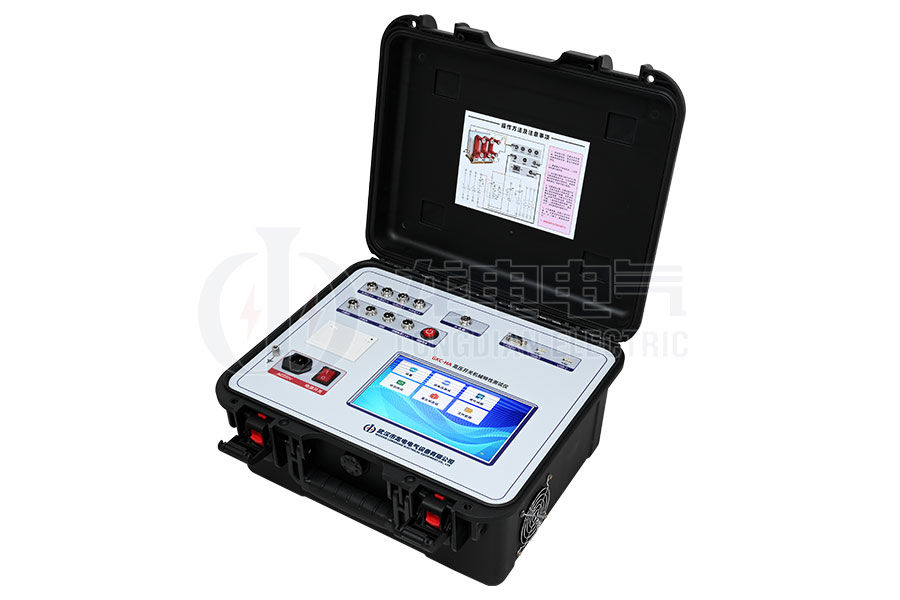

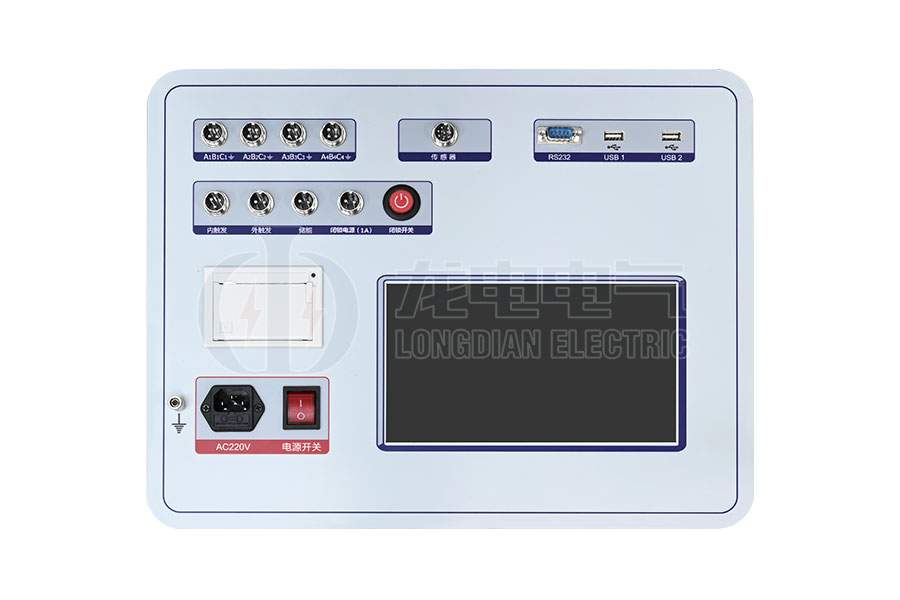

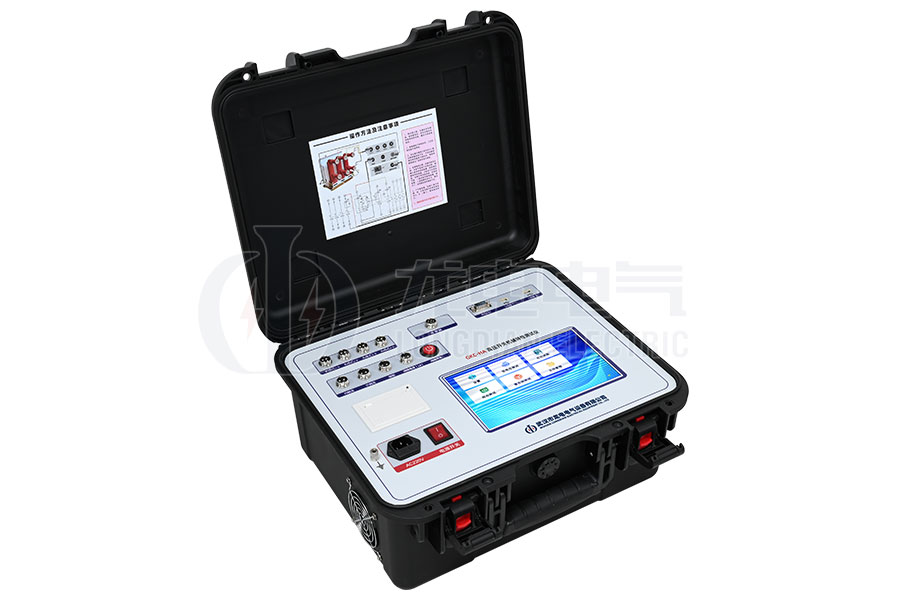

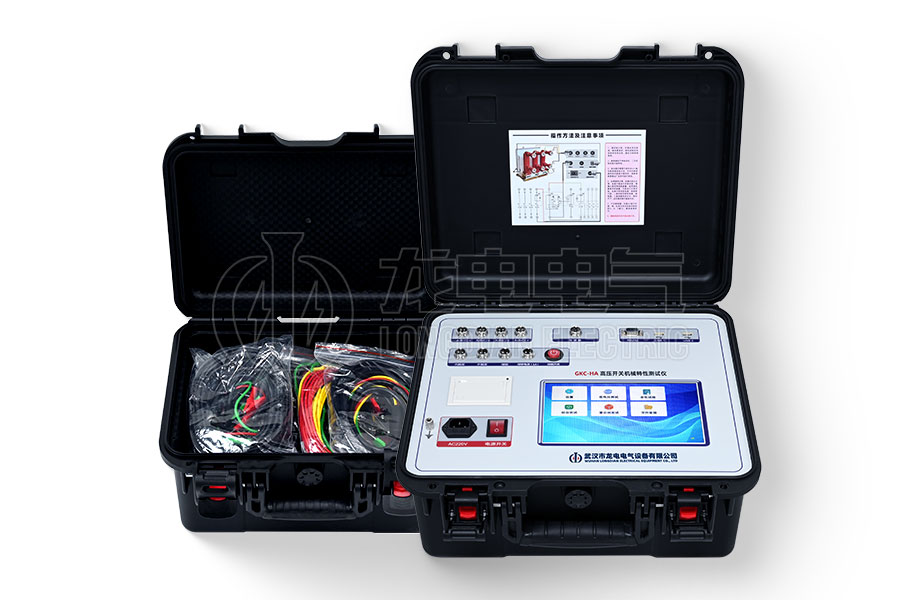

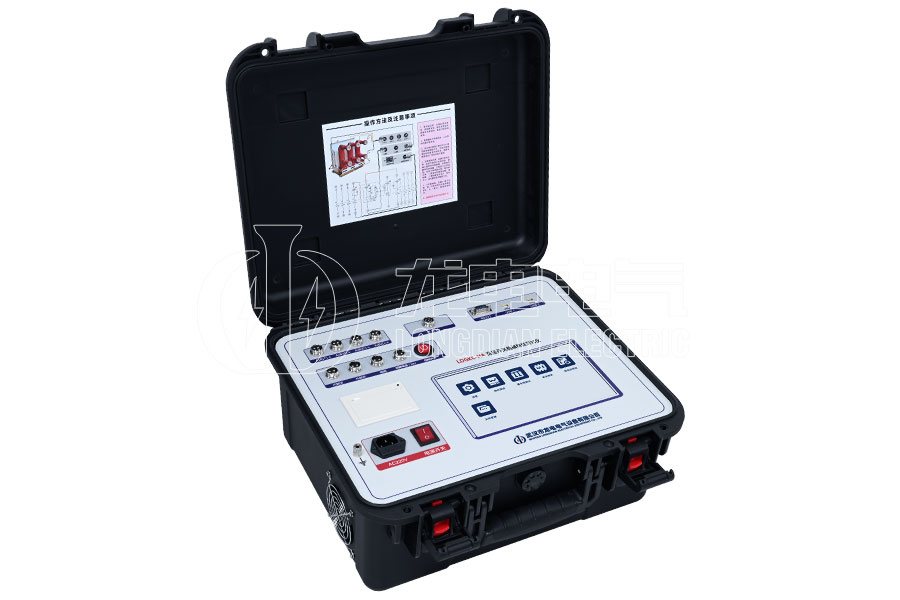

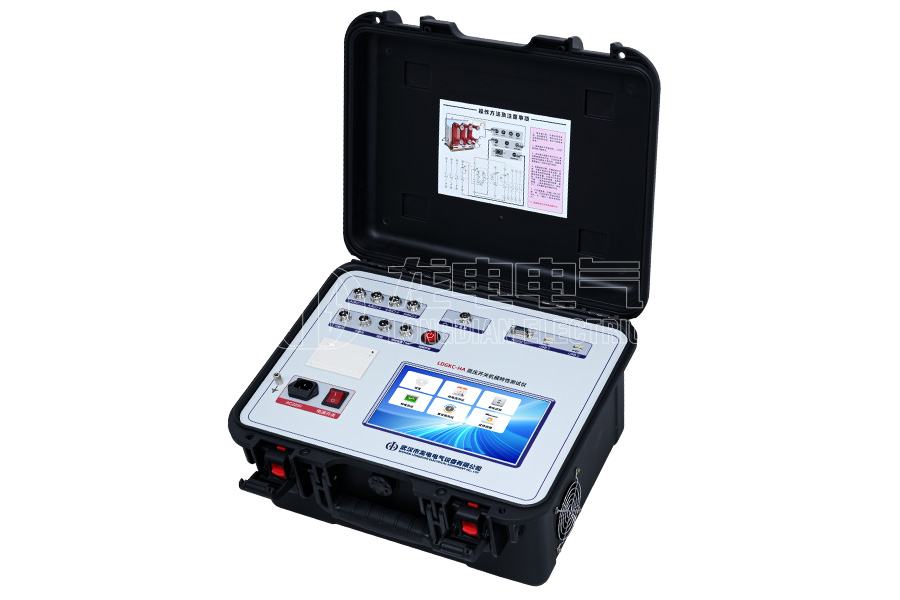

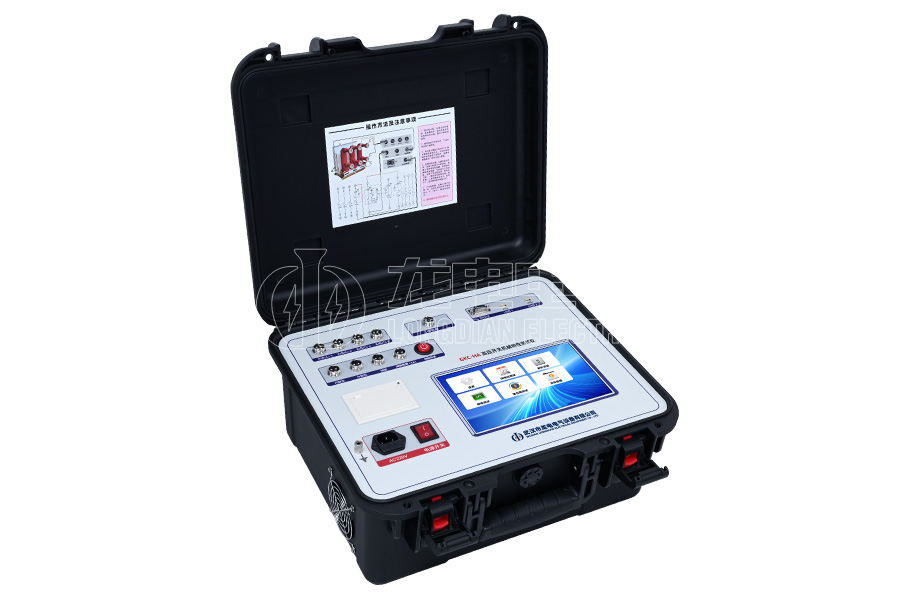

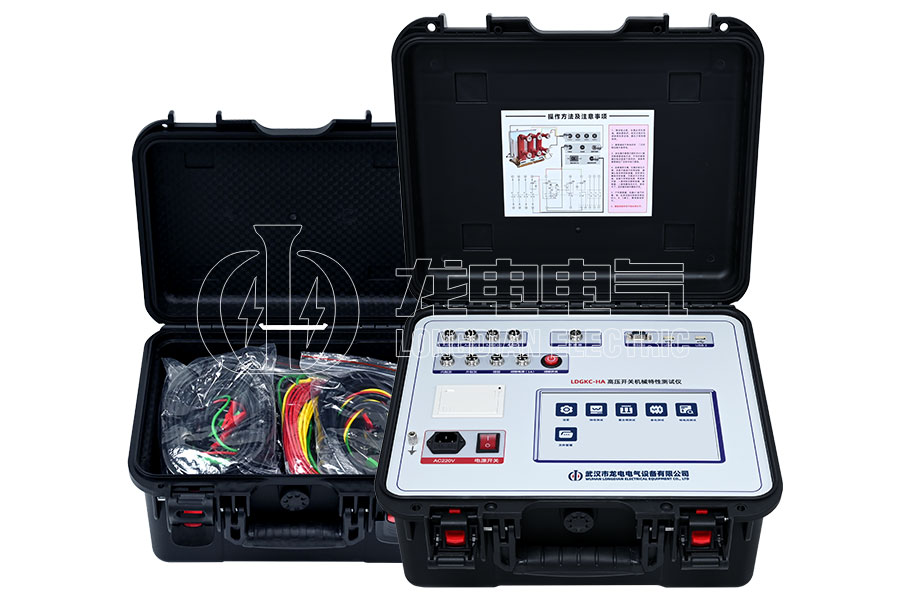

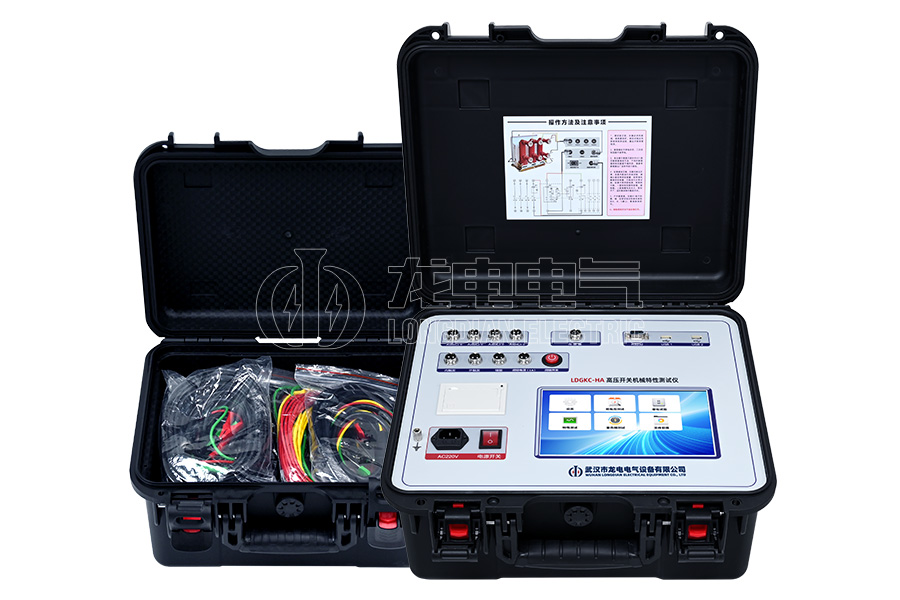

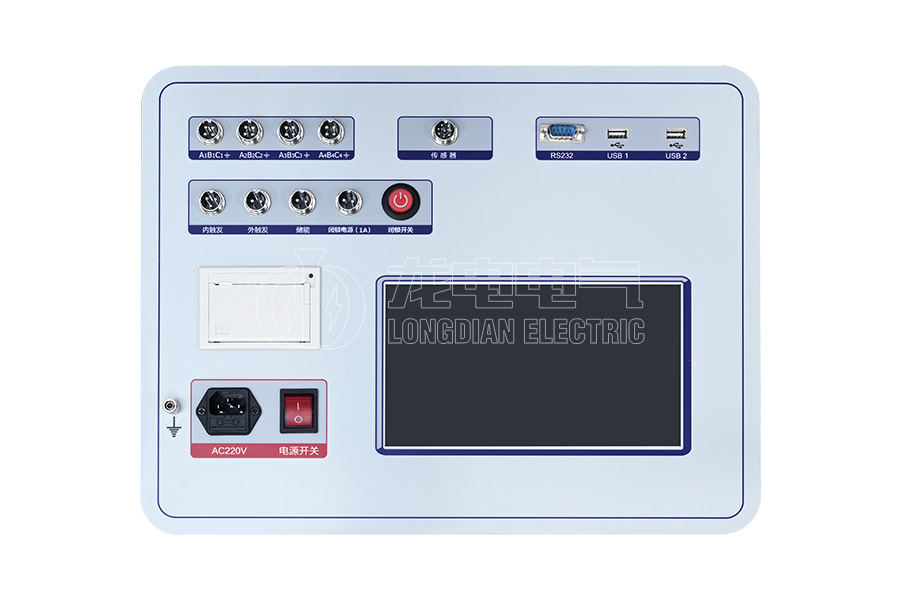

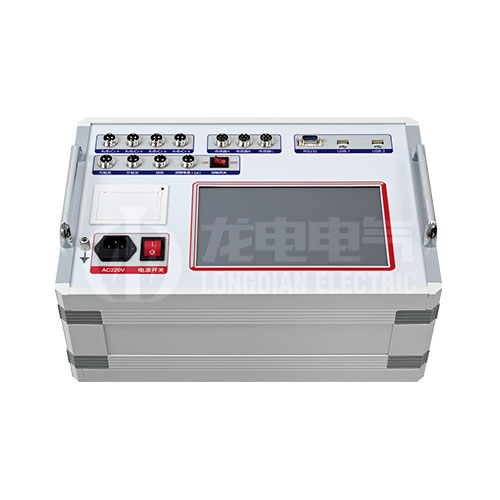

主机
主机

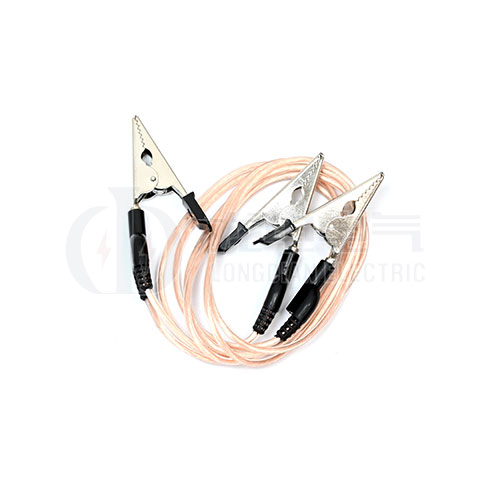

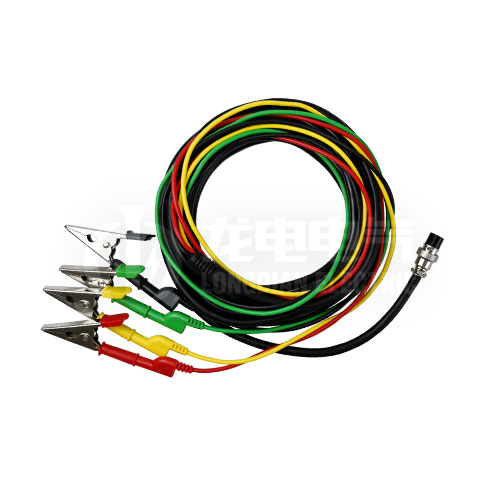

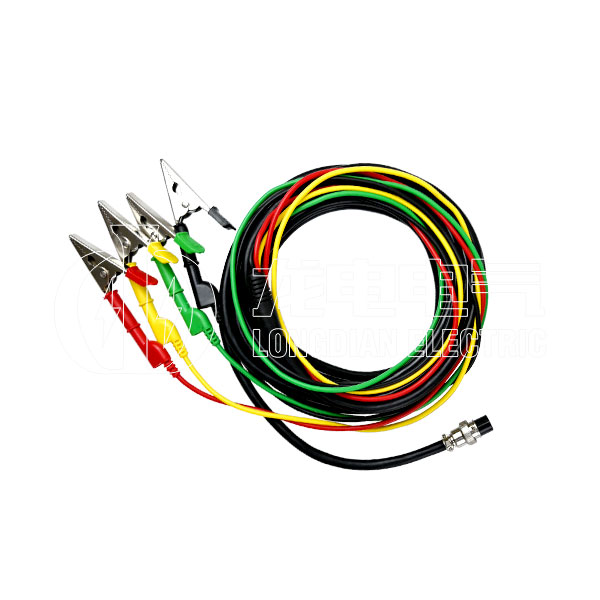

断口线
断口线

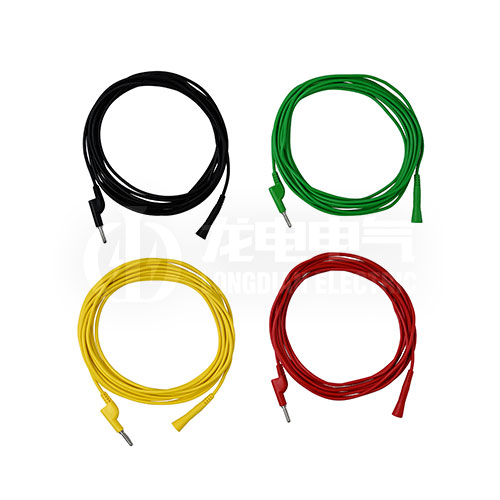

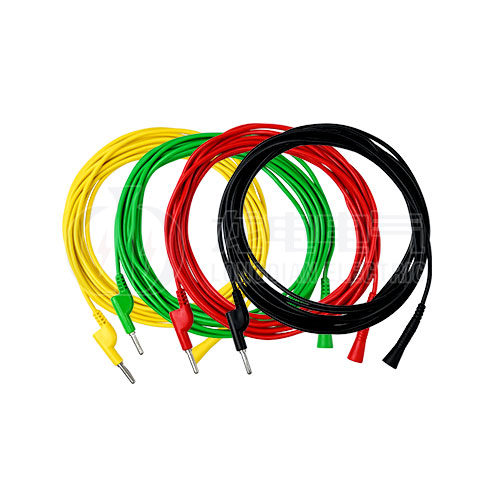

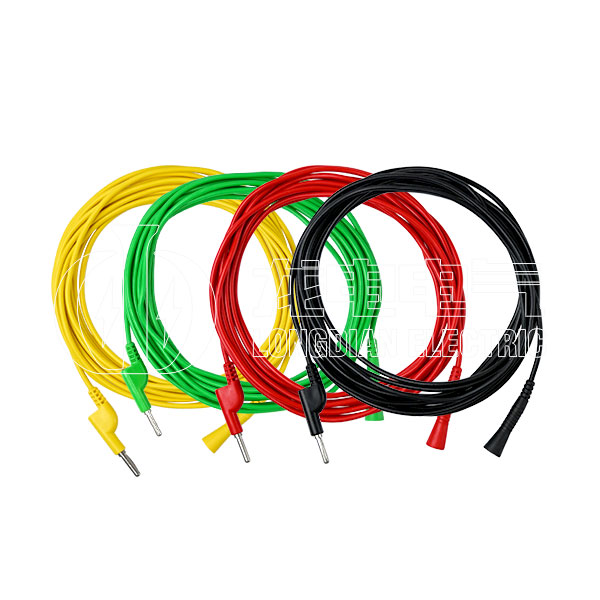

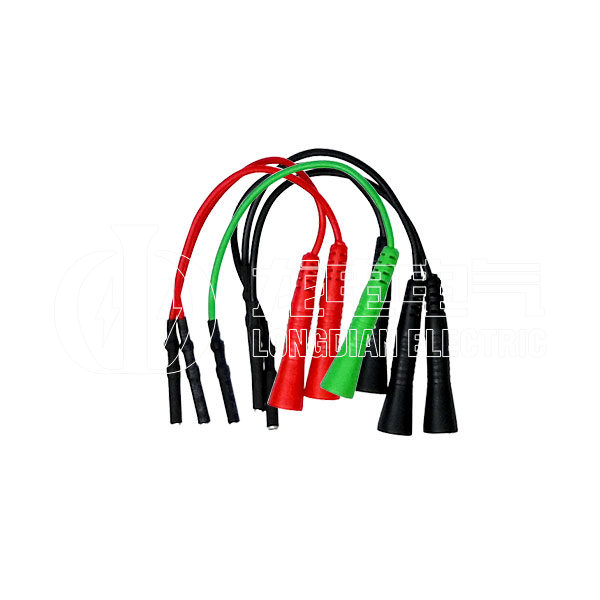

断口延长线
断口延长线

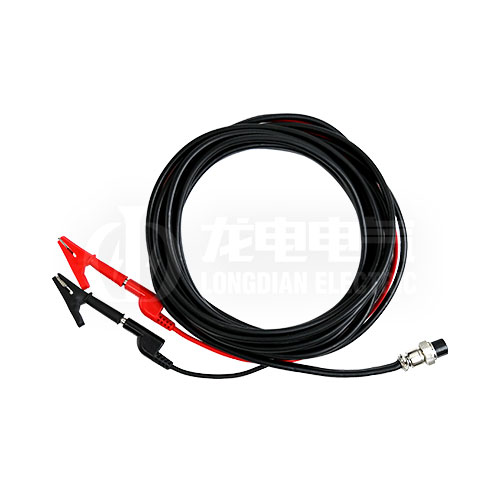

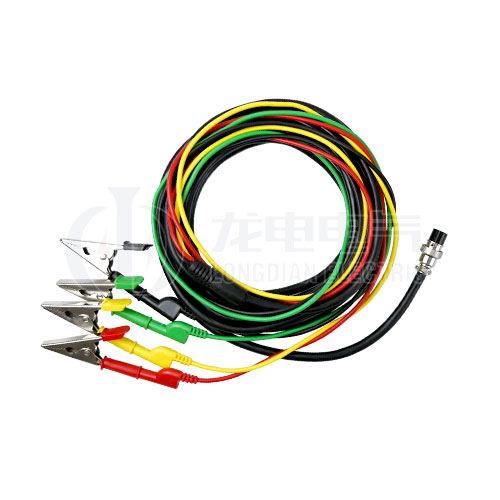

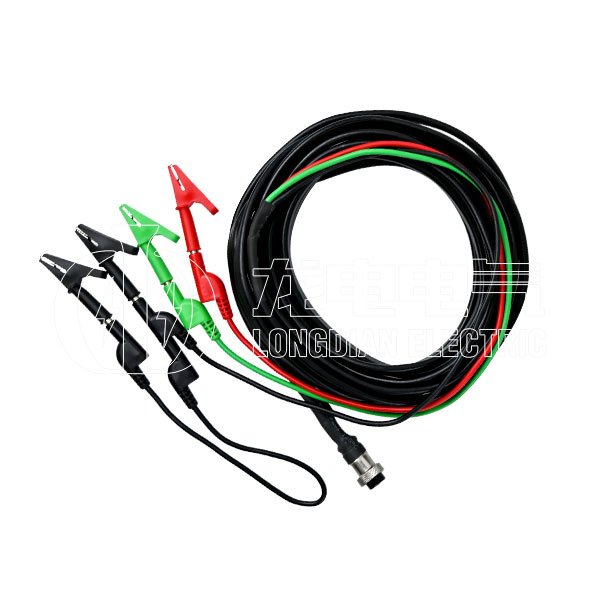

合分闸控制线
合分闸控制线
航插转接线
航插转接线

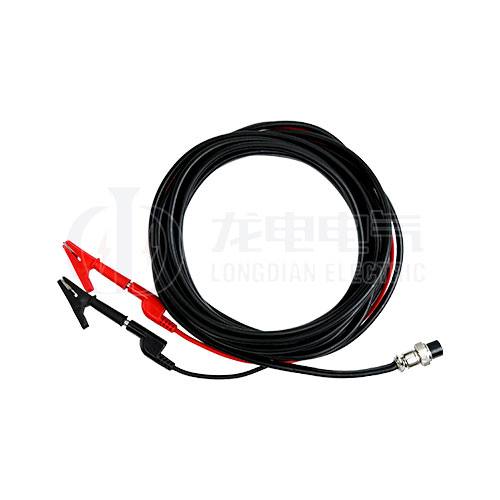

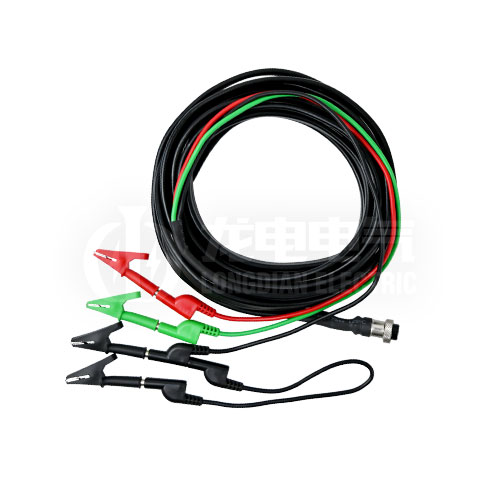

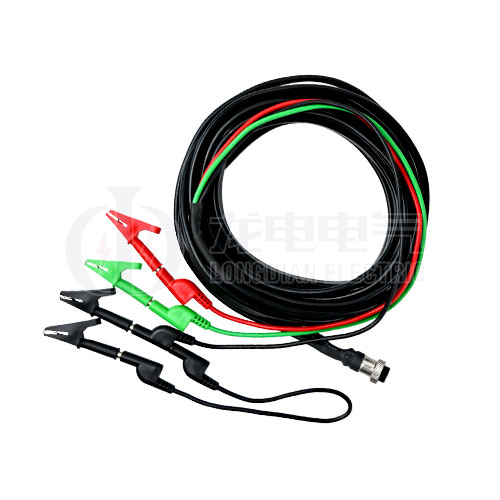

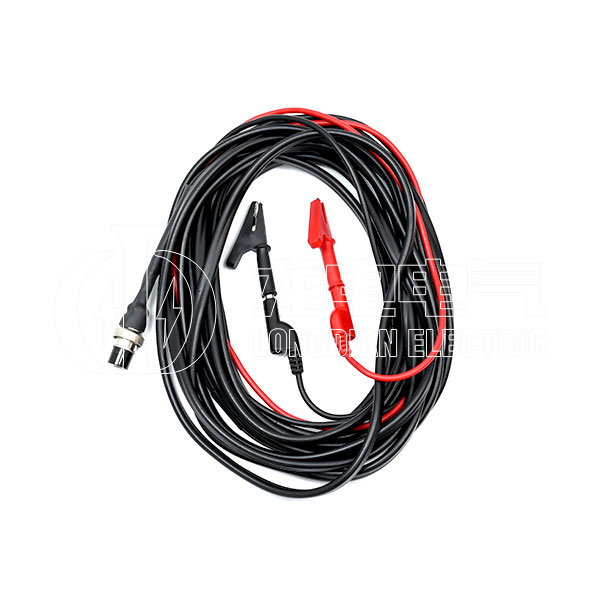

储能闭锁电源测试线
储能闭锁电源测试线

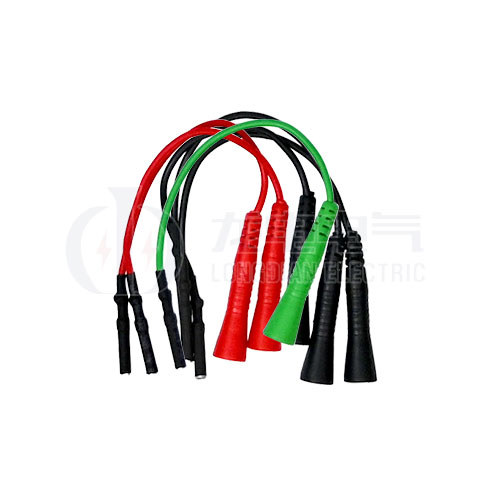

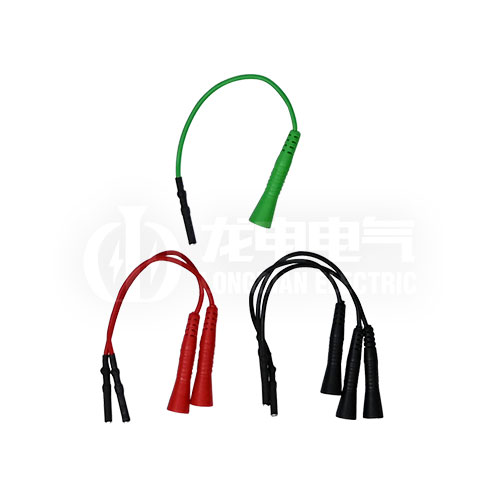

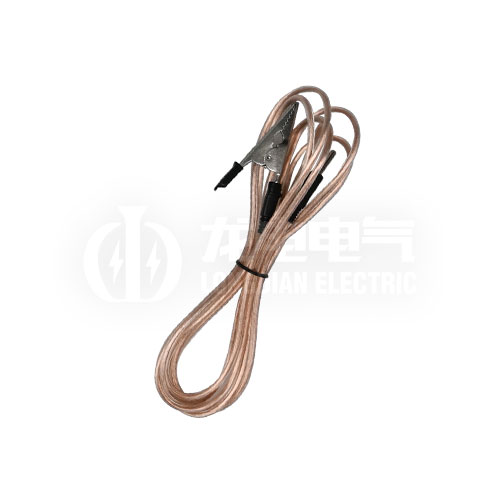

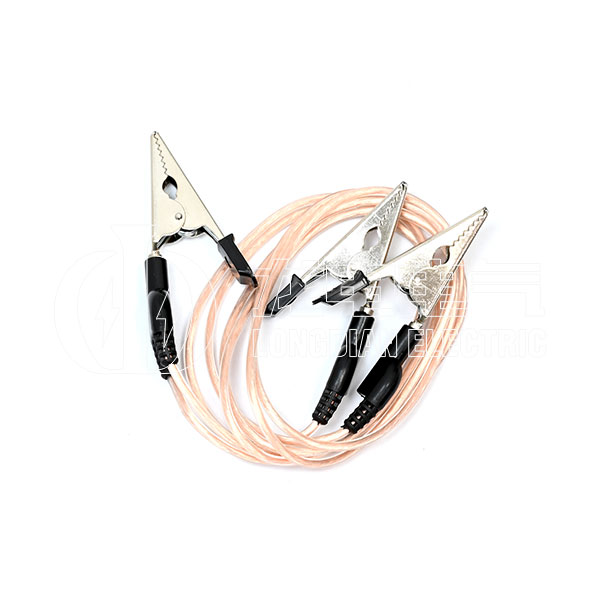

短接线
短接线

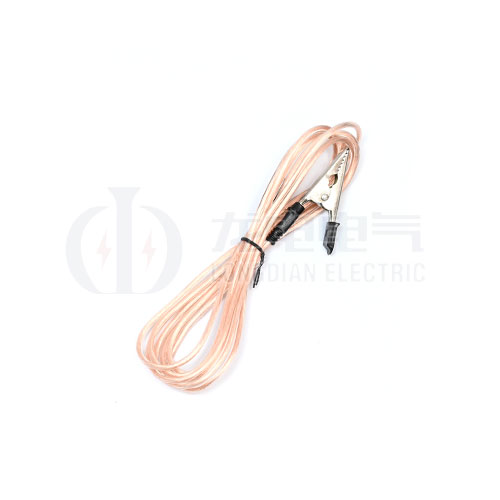

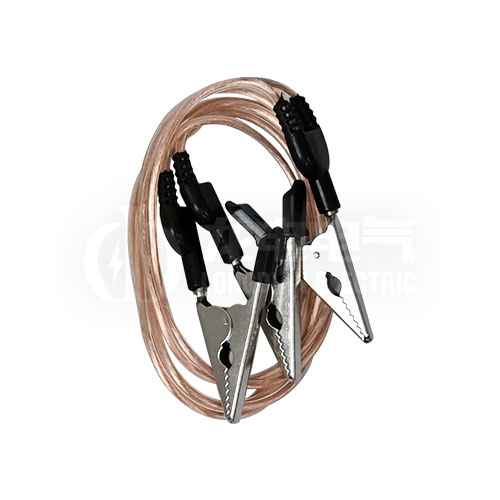

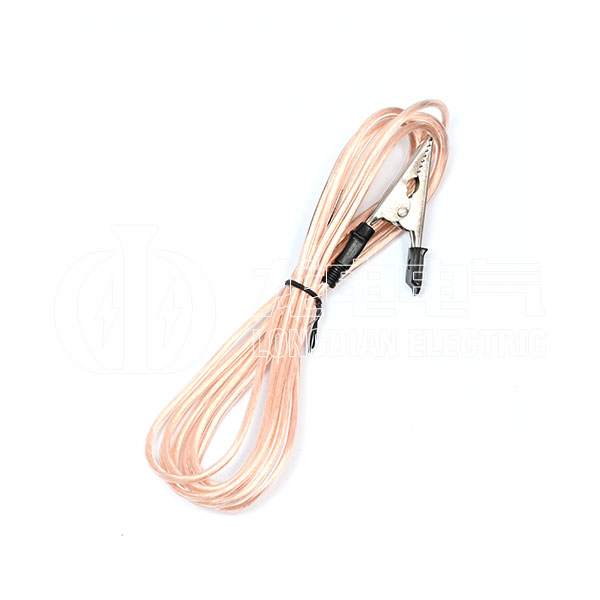

接地线
接地线

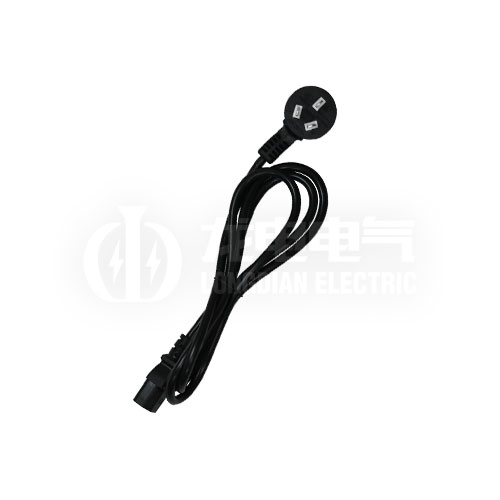

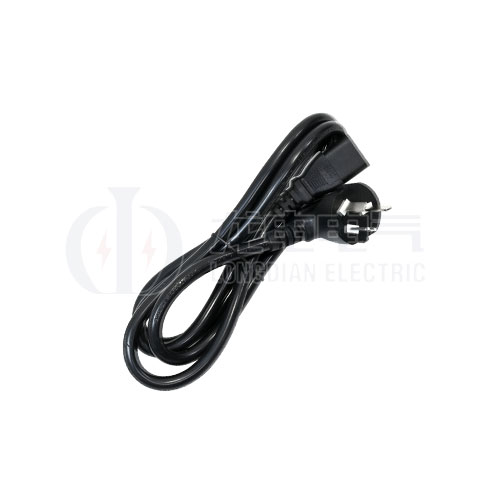

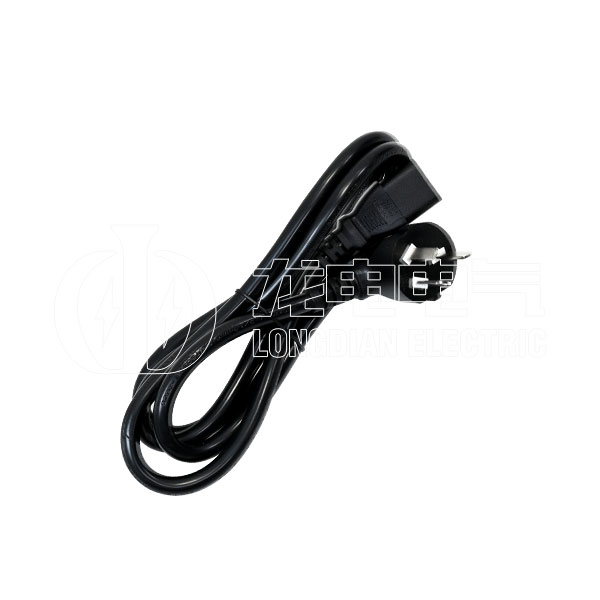

电源线
电源线

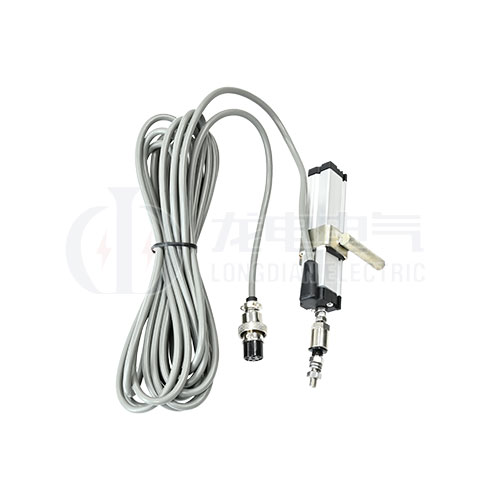

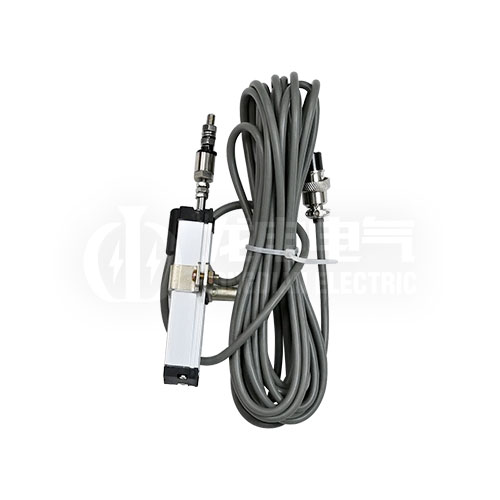

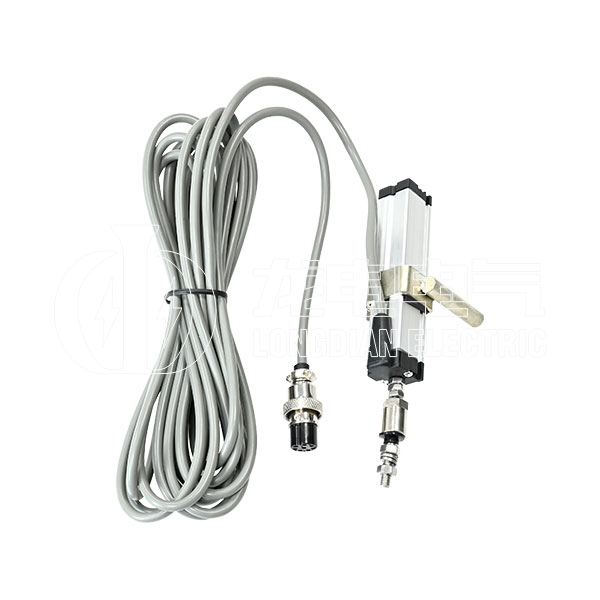

直线传感器
直线传感器

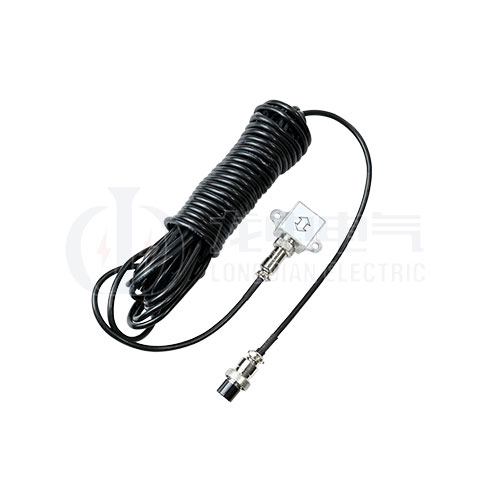

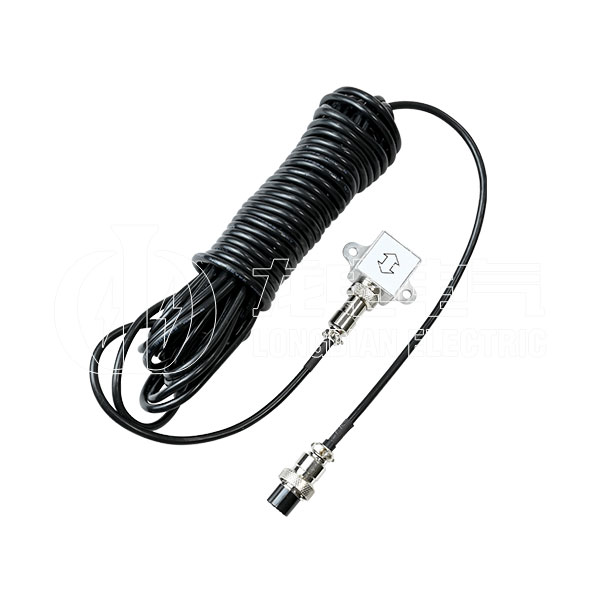

万能传感器
万能传感器

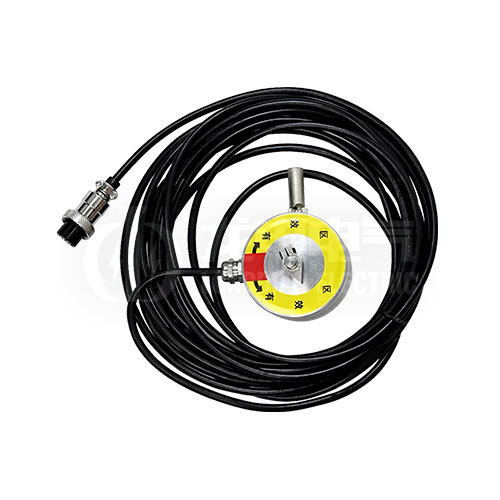

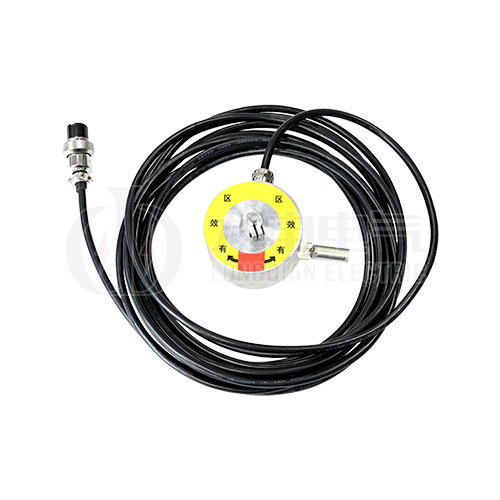

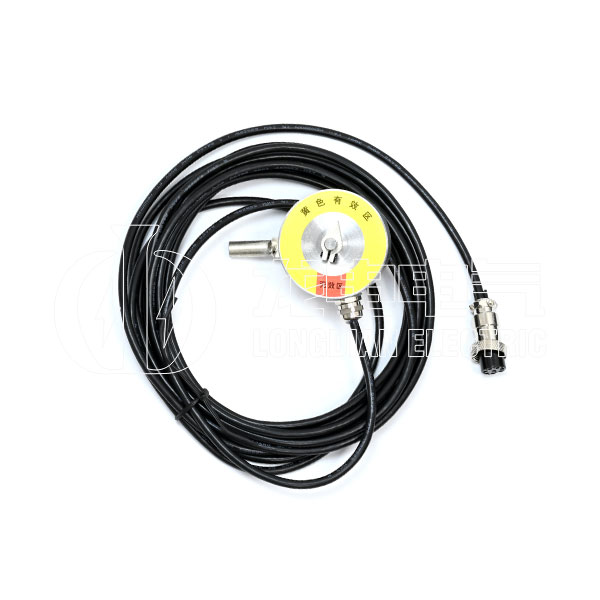

旋转传感器
旋转传感器

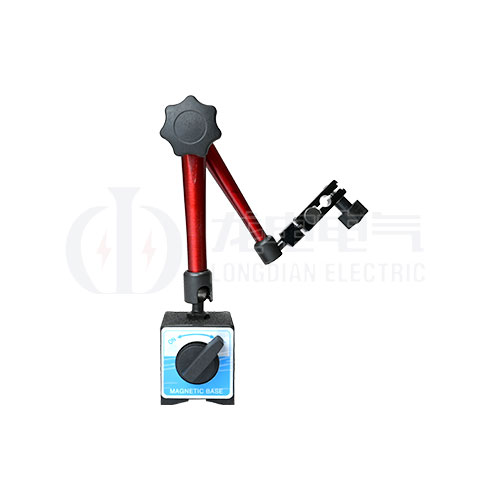

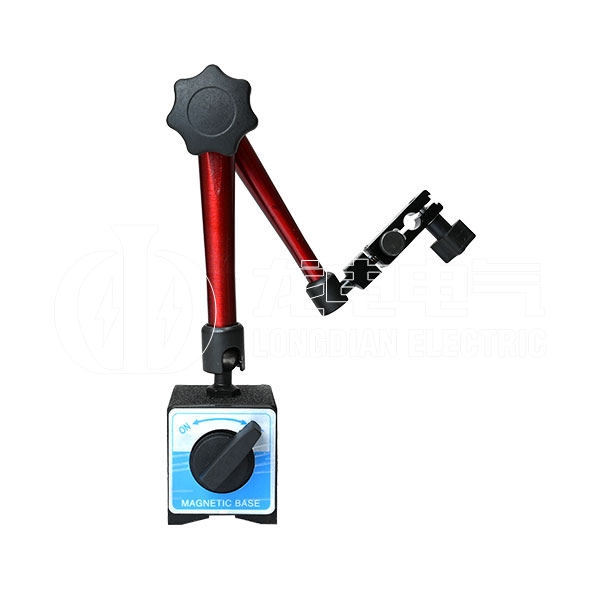

万向支架
万向支架

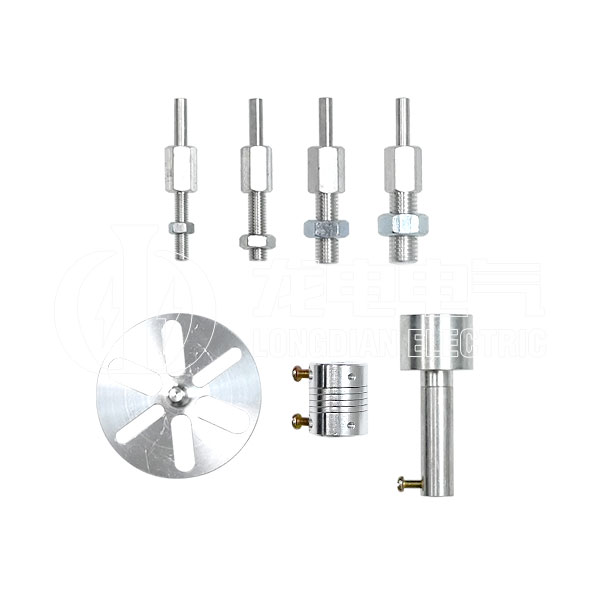

测速传感器转接头
测速传感器转接头

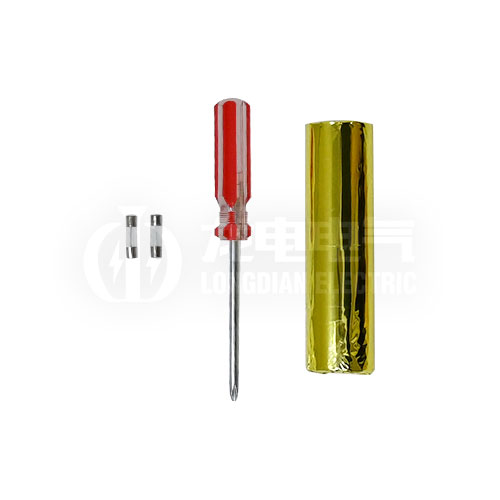

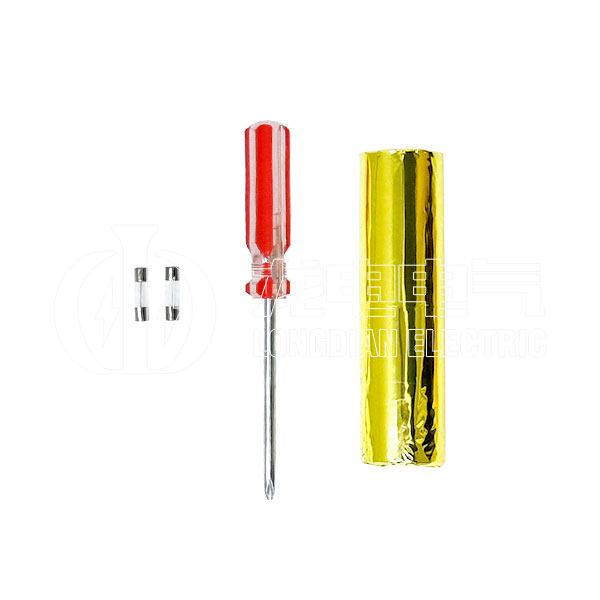

保险打印纸螺刀丝
保险打印纸螺刀丝
