互感器综合特性测试仪：工频与变频技术对比与应用

互感器（CT/PT，电流互感器/电压互感器）是电力系统中进行电流、电压测量的“眼睛”和“桥梁”，其准确性直接影响到电能计量和继电保护的可靠性。互感器综合特性测试仪是用于校准和诊断互感器全套性能的关键设备。

在技术发展中，互感器测试仪主要经历了从工频测试到变频（或异频）测试的演变。了解这两种技术的区别，对于选择合适的测试设备、确保测试的准确性与效率至关重要。

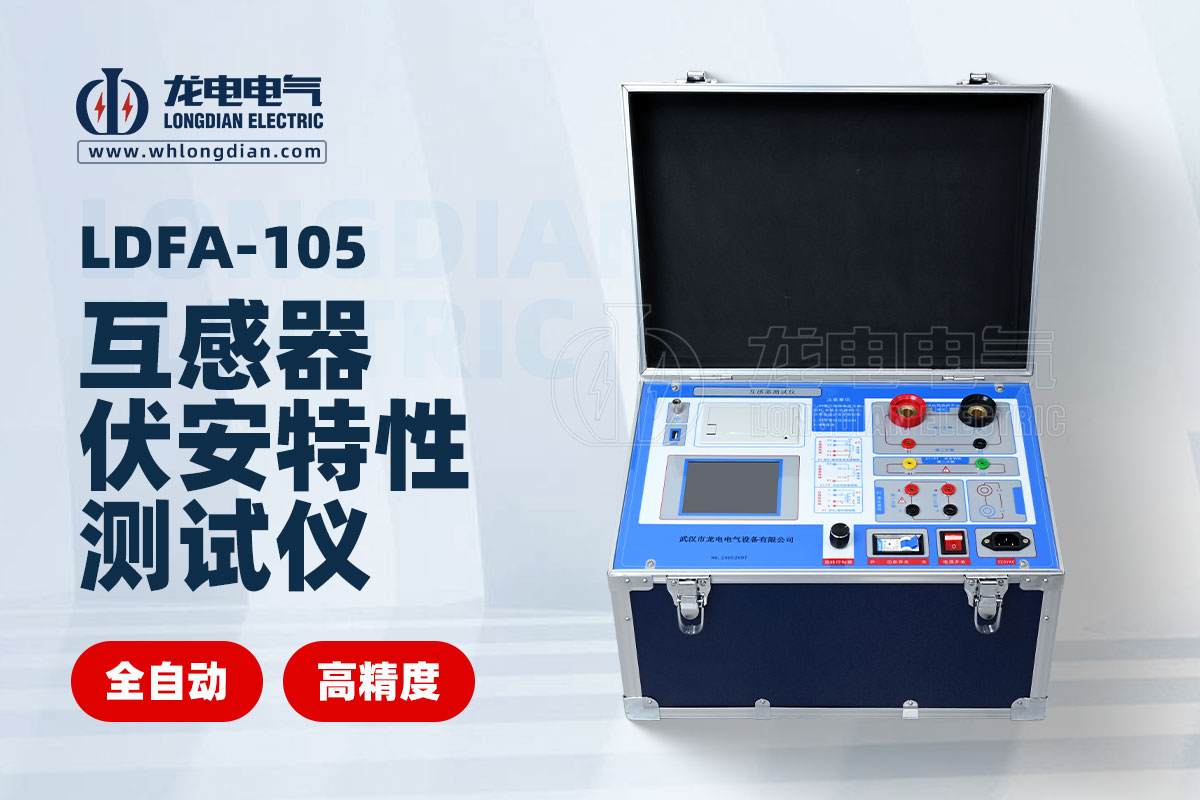

一、 传统技术：工频互感器综合特性测试

工频测试法是指测试仪在电力系统的标准频率下（中国为 50 Hz，部分国家为 60 Hz）对互感器进行各项试验。它要求测试激励源与电力系统频率一致。

核心原理与应用：

工频测试仪依赖大功率工频激励电源，采用传统的升流法或升压法进行测试。

◆ 伏安特性： 需输入大电流/高电压激励互感器二次侧，使其饱和，从而得到伏安曲线。

◆ 变比与角差： 通常采用标准互感器进行工频比较法，对测试结果进行比对。

优势：

◆ 与运行状态一致： 在与电网实际运行频率一致的条件下进行测试，结果理论上最接近互感器的实际工作状态。

◆ 原理基础： 技术成熟，符合电力试验的传统规范。

局限性（现代应用中的痛点）：

◆ 设备笨重： 测试 CT 伏安特性需要大电流，导致工频测试设备体积庞大、重量沉重，不便于现场携带和操作。

◆ 试验电源依赖性： 现场试验受电源容量限制，难以在所有变电站都找到足够的试验电源支持。

◆ 抗干扰性差： 在变电站高电磁干扰环境中，工频 50 Hz 信号极易受到现场环境 50 Hz 杂波的干扰，影响测试精度和稳定性。

◆ 效率低下： 试验接线和升流升压过程复杂且耗时。

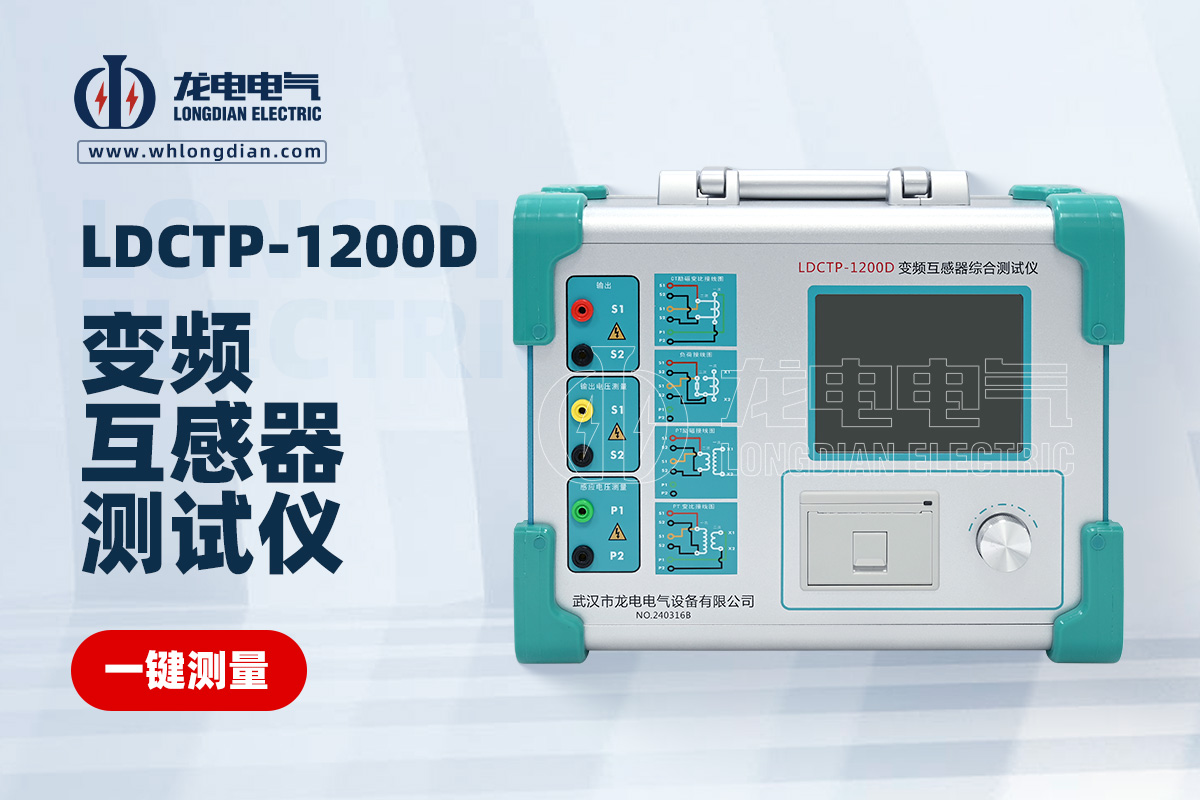

二、 现代技术：变频（异频）互感器综合特性测试

变频测试法（或称异频法、扫频法）是现代互感器测试仪的主流技术。它是一种基于低压、小功率、多频率激励的快速、综合测试方法。

核心原理与优势：

变频测试仪利用先进的电子技术和算法，产生一个与工频（50 Hz）不同频率的激励信号进行测试，并通过数学模型和算法将结果等效到 50 Hz 下。

◆ 低压高测： 在测试 CT 伏安特性时，通过改变激励频率（如 45 Hz、55 Hz 等）和低压信号，利用互感器自身的数学模型和等效换算原理，在不饱和的情况下推算出互感器在工频下的饱和特性。

◆ 抗干扰性强： 由于采用与工频 (50 Hz) 不同的频率进行测试，可以利用数字滤波技术有效避开现场 50 Hz 的强电磁干扰，极大提高了测试的可靠性和精度。

◆ 高度集成化： 一台设备集成所有测试功能（CT/PT 的伏安特性、变比、极性、角差、二次负荷、二次绕组电阻、暂态特性等），实现了一键式全自动测试。

◆ 轻便高效： 设备体积小、重量轻（通常为 10 kg∼20 kg 级别），极大地提高了现场测试的效率和便捷性。

三、 总结与应用选择

在追求效率和安全性的现代电力现场试验中，变频（异频）互感器综合特性测试仪以其轻便化、全功能集成、高效率和优异的抗干扰能力，已完全取代传统的工频设备，成为互感器现场试验和维护的首选解决方案。
