LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪

LDFA-105互感器伏安特性测试仪

全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器

快捷、简单、方便

功能全面,可测试CT/PT伏安特性、变比和极性

采用旋转鼠标控制,方便输入

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDFA-105互感器伏安特性测试仪是一款全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。LDFA-105互感器综合测试仪可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT二次回路试验、PT伏安特性试验、PT变极性试验、PT极性试验和交流耐压试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

LDFA-105互感器伏安特性测试仪采用进口核心器件,严格的制造工艺,保证产品性能稳定可靠;仪器面板采用人体工学设计,操作简便、一人操作即可完成全部测试工作,软件功能强大,自动计算并给出测试结果。

产品别称:PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪

技术参数


输出范围伏安特性测试测量准确度
参考负载能力
内置升压器0~2500V 0~20A1A/2500V 在二次侧电压>50V
二次侧电流 >200mA时
伏安特性准确度:0.5级
变比测量准确度:0.5级
2A/1500V
5A/600V
10A/220V
20A/30V
外置升压器0-4000V/1A1A/4000V 在二次侧电压>50V
二次侧电流 >200mA时
伏安特性准确度:0.5级
变比测量准确度:0.5级
内置升流器0-600A800VA变比测量精度<1%
主机工作电源AC 220V 50Hz /60Hz (土2Hz)
工作环境温度-10C~+50°C
测试仪主机体积425(L) X300(W) X290(H) mm3
测试仪主机重量26Kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便;

功能全面,可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差;

伏安特性试验单机输出电压0-2500V、电流0-20A;

采用外接升压器输出电压0-4000V、电流0-1.5A,可做500KV等级1A的互感器伏安特性试验;

大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据;

采用旋转鼠标控制,方便输入;

带有大容量存储器,可存储100组测试数据,掉电不丢失;

自带RS232通信接口及U盘转存功能,可连接电脑进行试验,测试数据也可上传至电脑编辑保存。

产品图集

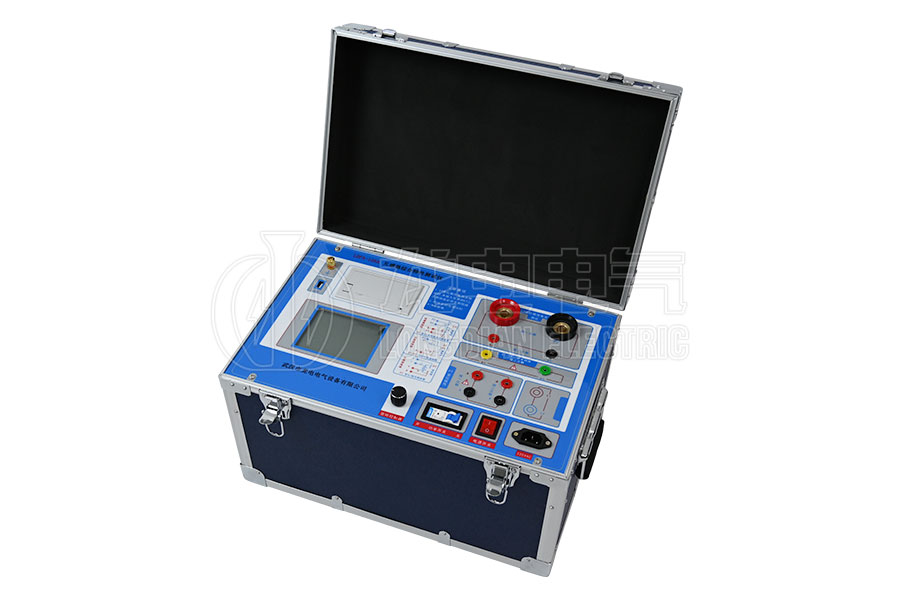

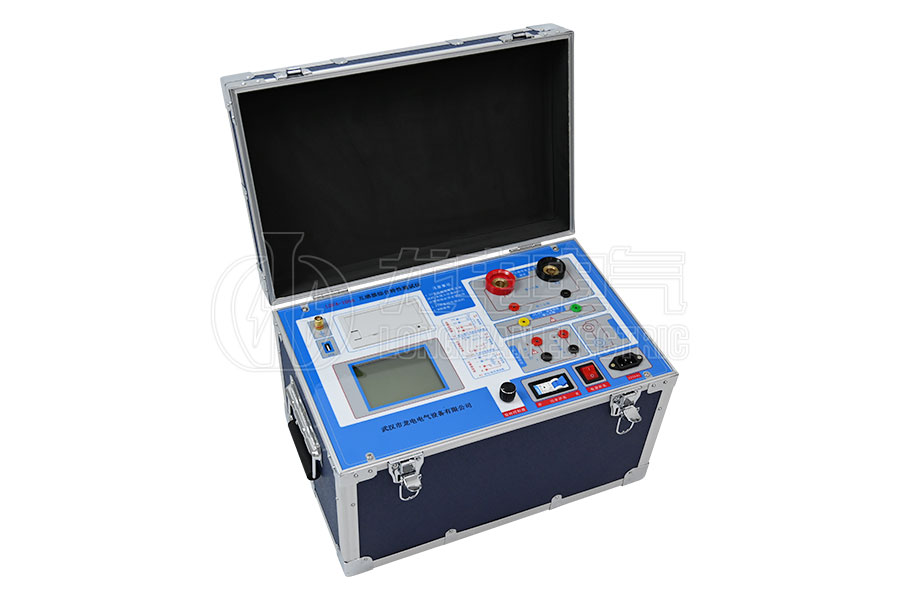

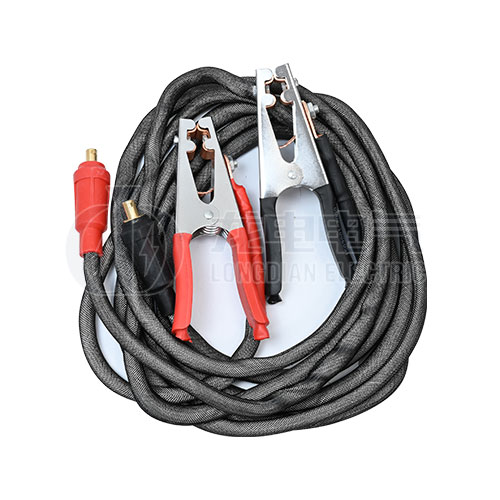

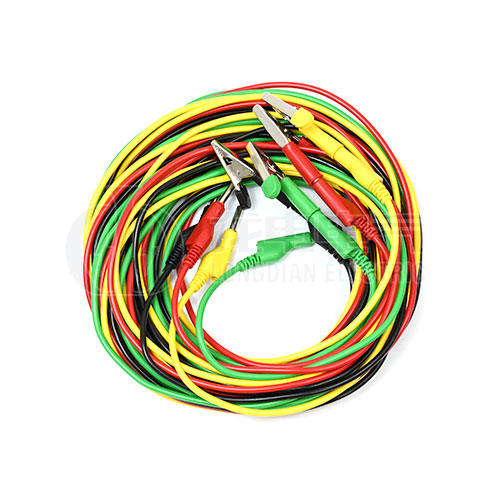

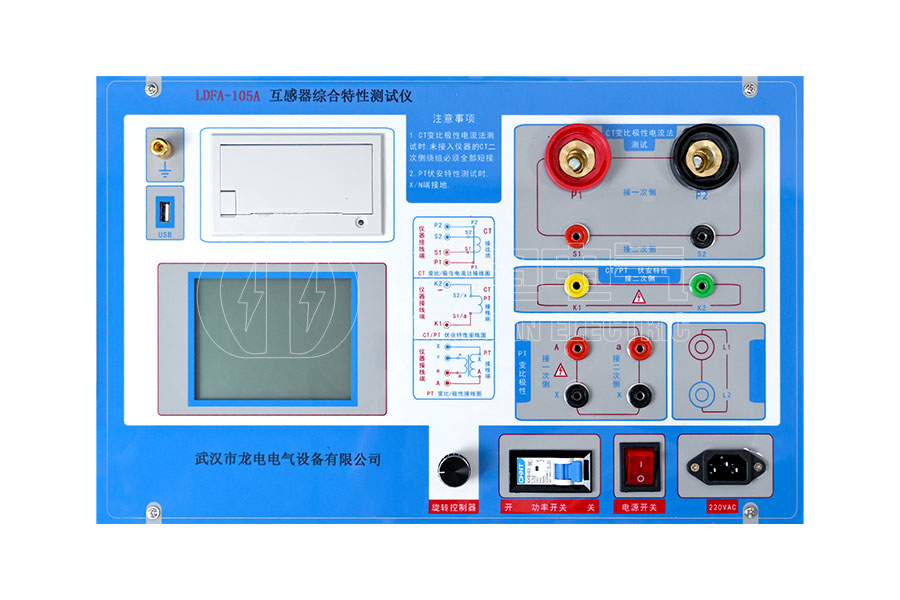

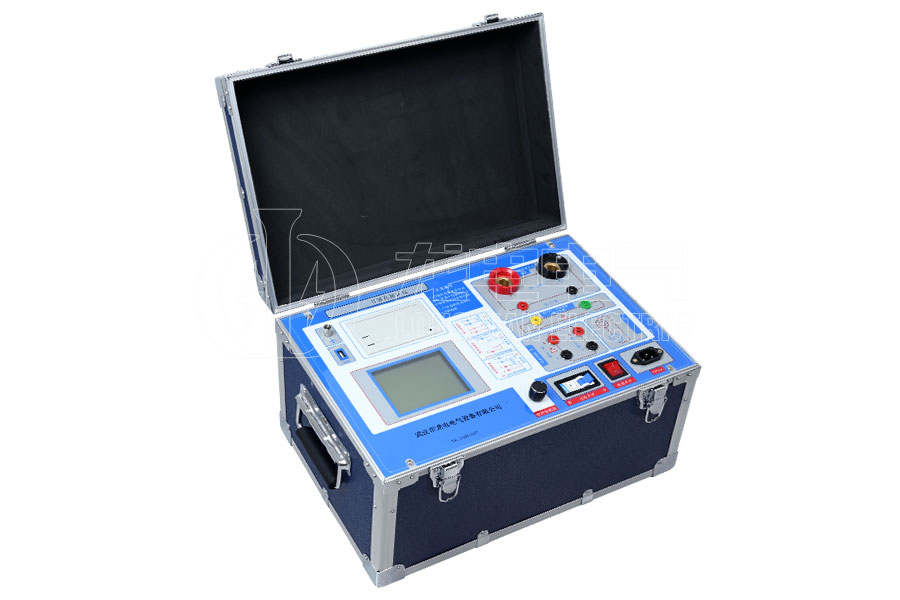

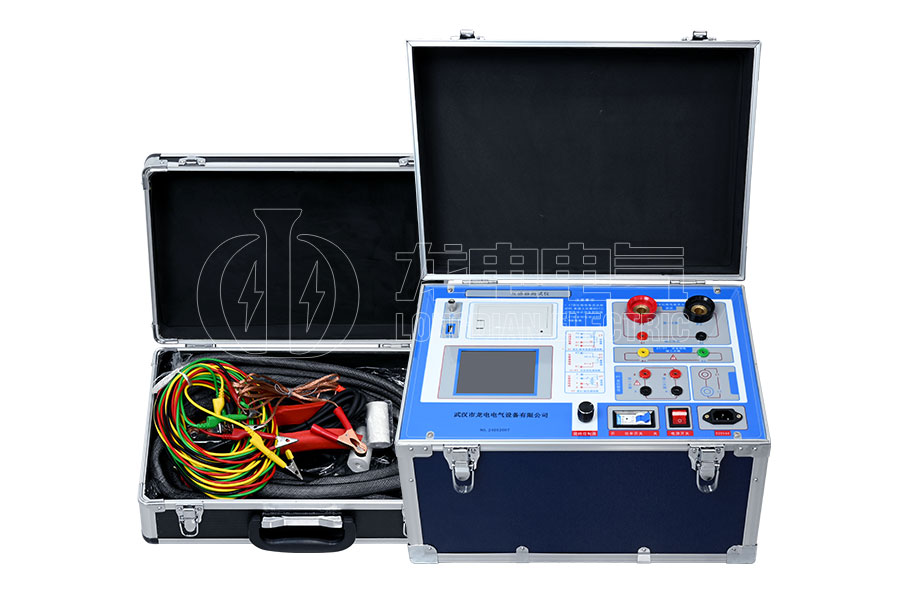

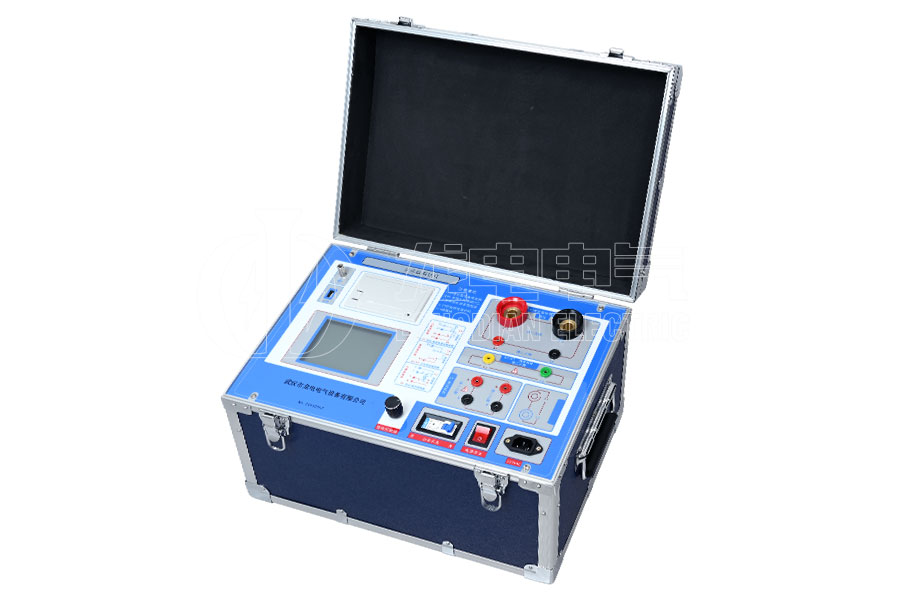

LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
LDFA-105互感器伏安特性测试仪
