高压开关特性测试仪内触发是什么意思？一文看懂触发原理与应用场景

在使用高压开关特性测试仪（又称断路器机械特性测试仪）时，我们经常会看到“内触发”“外触发”等术语。很多电力试验人员在操作初期，对“内触发”这个概念并不十分清楚。本文将为您详细解析高压开关特性测试仪的内触发原理、使用场景以及与外触发的区别，帮助您更精准地理解设备功能。

什么是高压开关特性测试仪的“内触发”？

所谓内触发（Internal Trigger），是指测试仪内部自行产生触发信号，用以启动测试的方式。
在试验过程中，当仪器发出“合闸”或“分闸”操作命令时，测试仪同时开始计时和采集数据，实现操作控制与数据测量的同步。

简单来说，内触发就是仪器自己发出控制信号、自己开始测量。

内触发的工作原理

高压开关特性测试仪通过自身内部的控制电路输出操作电压（如合闸线圈或分闸线圈电压），使断路器执行相应动作。
当操作命令发出后，仪器立即启动测量系统，自动记录断路器的合闸时间、分闸时间、不同相之间的同期性差值、行程曲线、速度曲线等关键参数。

这种“内部自触发”方式可确保触发点一致、误差小、响应快，非常适合常规断路器性能测试。

内触发的优势

◆ 操作简单，自动化程度高
无需额外的触发信号线，测试人员只需设定参数，一键启动即可完成试验。

◆ 触发精确，同步性好
仪器发出命令的同时启动计时，避免了因外部信号延时造成的误差。

◆ 抗干扰能力强
内部触发信号稳定，不易受外部电磁干扰影响。

◆ 适用性广
适用于大多数断路器的合分闸试验、动态特性测试、合分闸时间和同期性测试等。

内触发与外触发的区别

典型应用举例

在测试一台高压断路器的合闸时间时：

◆ 内触发模式：操作员按下“合闸”键，仪器发出合闸信号的同时开始计时与数据采集，最终自动计算出断路器的合闸时间与合闸速度。

◆ 外触发模式：仪器不控制断路器动作，而是在接收到外部控制系统发出的动作信号后，才开始计时与采集。

内触发是高压开关特性测试仪最常用、最稳定的测试启动方式之一。
它操作简便、同步精度高，尤其适用于仪器直接控制断路器动作的场景。
了解并正确使用“内触发”功能，不仅能提高测试效率，也能保证数据准确性和可重复性。

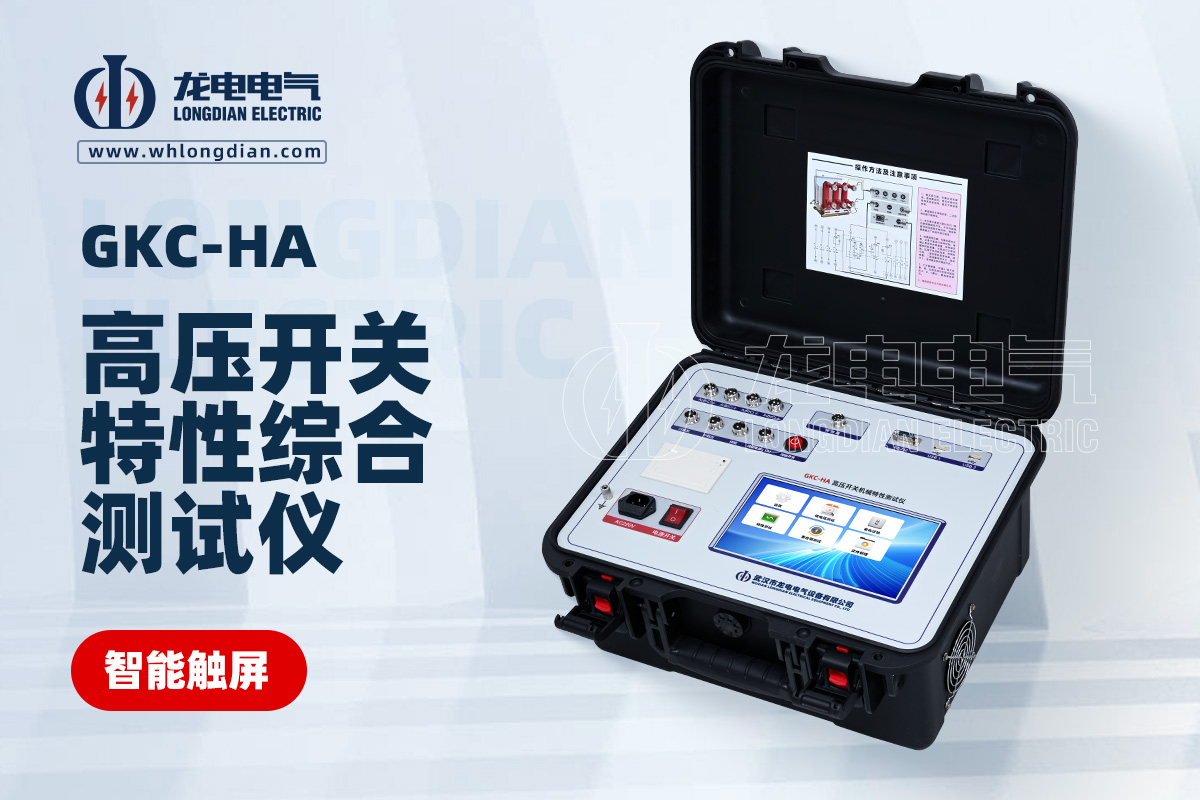

如果您正在选购或使用高压开关特性测试仪，建议选择具备内外触发双模式、智能触屏操作、数据自动分析功能的设备，例如武汉龙电电气专业厂家出品的产品，能够更全面地满足现场试验与数据分析的需求。
