电流互感器（CT）常见结构与差异解析——正确选型与测试的关键基础

电流互感器（CT）作为电力测量与保护系统中不可或缺的核心元件，其结构形式虽多样，但每种结构均对应不同的应用场景和性能要求。了解 CT 的常见结构与差异，不仅有助于提升设备选型的准确性，也能帮助运维人员在检修和试验中快速判断 CT 状态。武汉市龙电电气设备有限公司生产的互感器综合测试仪，支持变比、极性、相位、励磁、误差等全项目检测，是研究和验证 CT 结构性能的重要工具。

从结构形态上看，CT 可大致分为穿心式、绕心式、套管式、桥式与保护型 CT等几类。穿心式 CT通过一次导体直接穿过铁芯，结构紧凑，常用于低压或柜内空间有限的场景；其特点是绝缘简单、安装便捷。绕心式 CT的一次绕组为多匝绕制，适用于一次电流较小但需提升测量灵敏度的设备，如电子式表计或特种电气设备。两者最大差异在于：穿心式侧重大电流测量，绕心式更注重测量精度与信号幅值。

在高压输电设备中，套管式 CT（即贯通式）应用最为广泛，它将一次导体集成在套管中并与设备绝缘结构一体化设计，具有耐高压、稳定性强的特点。相比普通 CT，套管式 CT 的制造复杂度更高，对励磁特性和准确级要求更严格，其误差往往直接影响电能计量与保护动作可靠性。此外，部分高压开关设备还会采用桥式或组合式 CT结构，将多个铁芯组合在一个外壳内，以实现计量与保护“双重功能”，结构紧凑但测试要求更高。

根据用途不同，CT 又可分为测量型 CT和保护型 CT。测量型 CT 关注精确度和线性范围，适用于电能计量与仪表采集；保护型 CT 则强调大电流条件下不饱和，以确保继电保护动作可靠。两者核心差异表现在铁芯面积、励磁特性、准确极限系数等方面。保护型 CT 的励磁曲线一般陡峭、饱和点高，而测量型 CT 则追求宽线性区域与低误差输出。

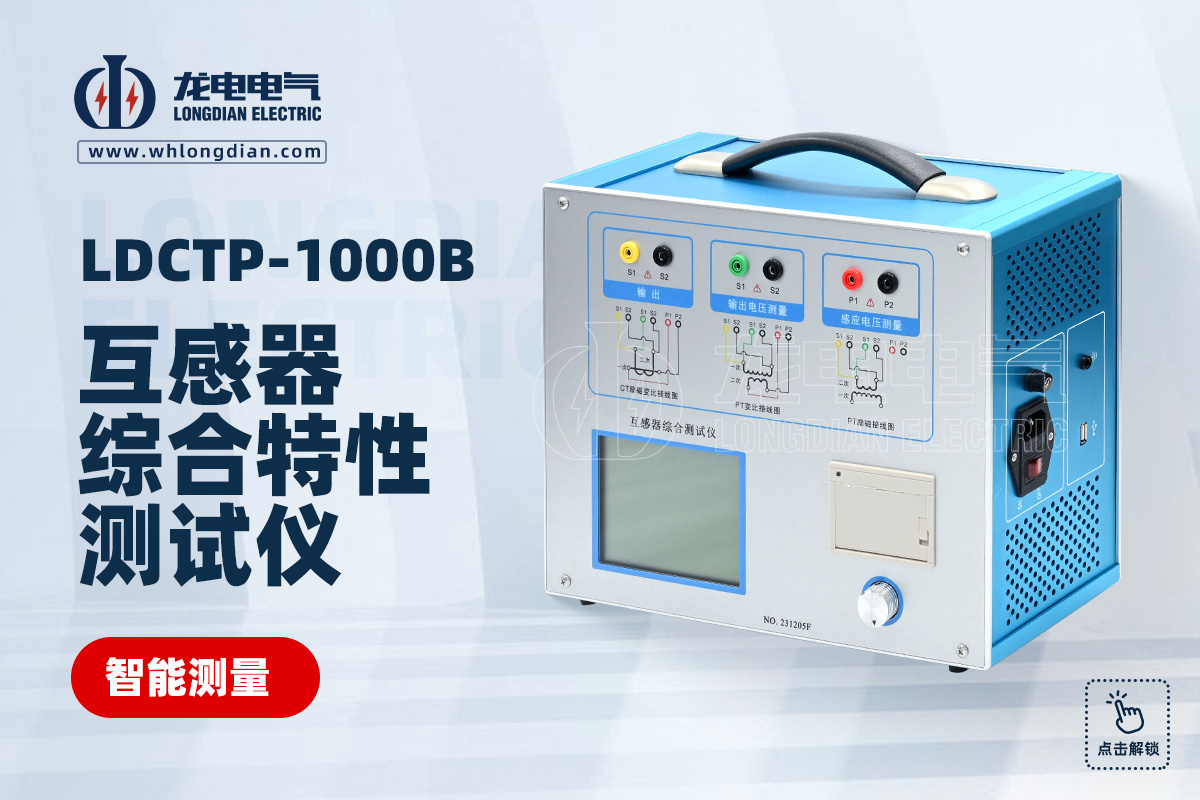

要准确分析 CT 结构差异并验证性能，规范测试至关重要。武汉市龙电电气设备有限公司生产的互感器综合测试仪，可以对励磁特性、变比误差、极性、伏安曲线、二次负荷等进行全面测量，并支持现场多类型 CT 的快速接线与自动测试，尤其适用于套管式、保护型等高要求场景。通过标准化、可追溯的数据测试，有助于确保 CT 在测量与保护系统中长期稳定可靠运行。

CT 结构虽多，但原理一致、用途不同。掌握各类 CT 的结构差异及其性能特征，不仅能提高选型和设计效率，也能在运维过程中减少误判，提升整个电力系统的安全性与准确性。随着智能互感器与数字化电网的发展，专业测试设备将在互感器全生命周期管理中发挥更大价值。
