工频试验变压器铁芯饱和原理详解：原因、影响与解决方案

在电力试验领域，工频试验变压器是进行耐压试验的重要设备，广泛应用于电缆、变压器、电机及开关设备的绝缘性能检测。在实际使用过程中，“铁芯饱和”是一个常见但又容易被忽视的现象，它不仅会影响试验结果的准确性，还可能对设备本身造成损害。因此，深入理解工频试验变压器铁芯饱和的机理与影响，对于保障试验安全具有重要意义。

从原理上来看，变压器铁芯的工作依赖于磁通变化。当一次侧加上交流电压后，在铁芯中产生交变磁通，从而在二次侧感应出电压。然而，铁芯材料（通常为硅钢片）具有一定的磁化特性，其磁通密度并不会随着电压无限线性增长。当磁通密度达到材料的“饱和点”时，即进入铁芯饱和状态，此时即使继续增加电压，磁通增长也非常有限，但励磁电流却会急剧上升。

在工频试验变压器中，铁芯饱和通常发生在以下几种情况：首先是试验电压过高。当一次侧电压不断升高时，铁芯磁通密度同步增加，一旦超过设计范围，便会进入饱和区；其次是电源频率偏低。根据电磁感应原理，磁通密度与电压成正比、与频率成反比，当频率降低（如误用低频电源）时，更容易引起饱和；此外，铁芯设计不合理或材料性能下降（如老化、叠片松动）也会导致饱和提前出现。

铁芯一旦饱和，将带来一系列不良影响。最直接的表现是励磁电流急剧增加，可能导致电源容量不足甚至保护装置误动作。同时，电流畸变严重，会产生较大的谐波分量，影响试验电压的稳定性与波形质量，从而降低试验结果的准确性。此外，铁芯饱和还会引起设备发热加剧，长期运行可能导致绝缘老化甚至损坏设备。

在耐压试验中，如果未能识别铁芯饱和现象，可能会误判被试设备的绝缘状态。例如，输出电压无法稳定上升或波形畸变，容易被误认为被试品存在缺陷。因此，在试验过程中，应密切关注电流变化情况，一旦发现励磁电流异常增大，应及时分析是否为铁芯饱和所致。

针对这一问题，可采取多种措施进行预防与改善。首先，在设备选型时，应选择铁芯设计合理、磁通裕度充足的试验变压器。其次，在试验过程中应严格控制升压速度与最高电压，避免过度激励铁芯。同时，应确保使用标准工频电源（50Hz），避免因频率异常导致饱和。此外，定期对设备进行维护检查，确保铁芯紧固良好、无异常老化，也是保障设备稳定运行的重要手段。

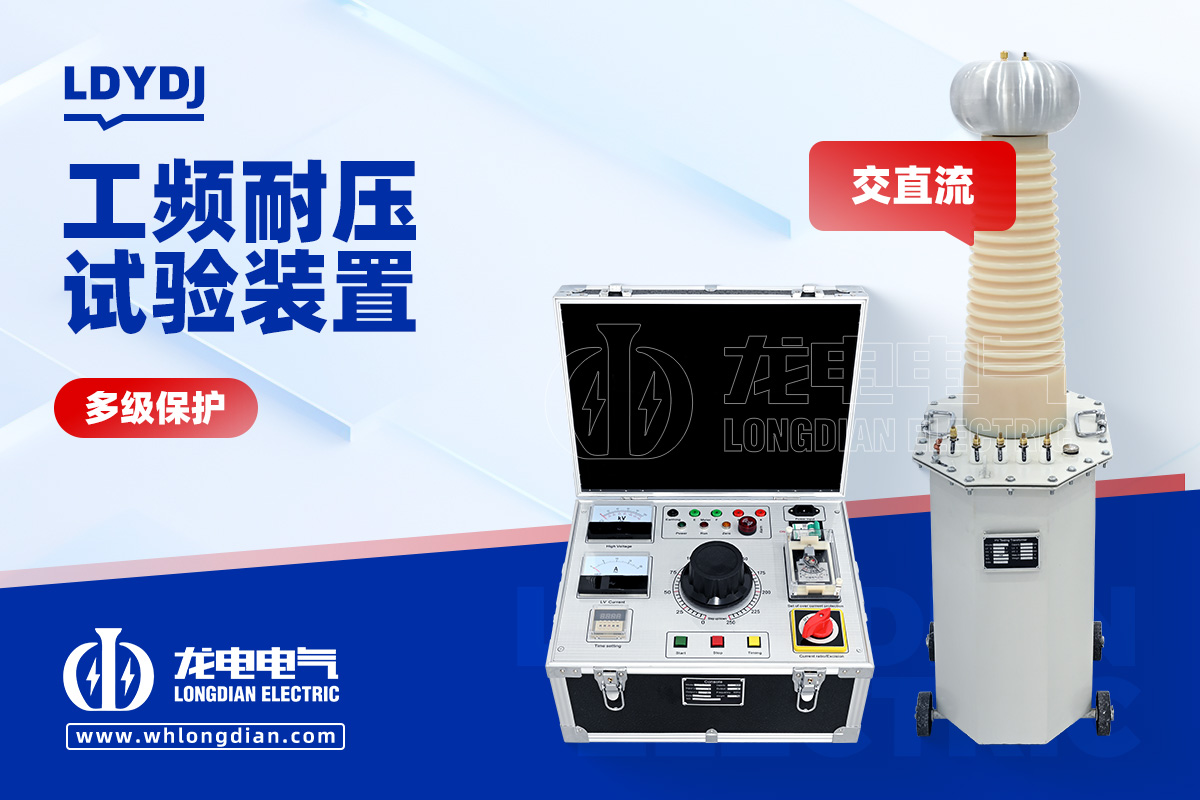

值得一提的是，现代工频耐压试验设备正朝着智能化方向发展。武汉市龙电电气设备有限公司生产的工频耐压试验装置，采用优化的变压器设计与智能控制系统，可有效降低铁芯饱和风险，并具备过流保护与电压稳定控制功能，能够在保证试验安全的同时提升测试精度，广泛应用于电力预试及出厂试验场景。

综上所述，工频试验变压器铁芯饱和是由磁通密度超过材料极限所引发的非线性现象，其对试验结果和设备安全均有重要影响。通过科学选型、规范操作以及智能化设备应用，可以有效避免铁芯饱和问题，为电力设备绝缘试验提供可靠保障。
