继电保护开入量与开出量测试方法详解

继电保护装置作为电力系统安全运行的重要防线，其开入量与开出量的正确性直接关系到保护逻辑是否可靠执行。开入量主要用于采集断路器位置、刀闸状态及各类联锁信号，开出量则负责发出跳闸、合闸或告警指令。因此，在投运前、定期检验及检修后，对继电保护开入量和开出量进行规范测试，是保障系统安全稳定运行的必要环节。

在开入量测试中，重点在于验证保护装置对外部状态信号的识别是否准确。测试时通常采用继电保护测试仪模拟开关量输入，通过逐点施加“有电压/无电压”或“接点闭合/断开”状态，检查装置显示、逻辑判断及遥信变位是否正确。测试过程中应关注开入量的动作电平、响应时间以及防抖动性能，避免因接点抖动或电平漂移造成误判。

开入量测试还需结合实际二次回路进行校验。通过模拟断路器分合闸、保护压板投入退出等典型工况，验证保护装置在复杂逻辑条件下的综合响应情况。这一步有助于发现接线错误、端子松动或回路标识不一致等隐患，防止投运后出现信号错位问题。

在开出量测试中，核心目标是确认保护装置发出的控制命令是否可靠、准确。测试时由继电保护测试仪向保护装置施加故障量或动作条件，检查其开出继电器是否按预期吸合或释放，并测量开出接点的动作时间和保持能力。对于跳闸回路，还需核实开出量是否能够满足断路器线圈的驱动要求，确保在实际故障情况下能够可靠动作。

开出量测试过程中，应特别关注触点容量和接点状态。若存在接触电阻过大、触点粘连或释放不完全等问题，往往会在测试中暴露出来。这类隐患如果未被及时发现，可能导致拒动或误动，后果较为严重。

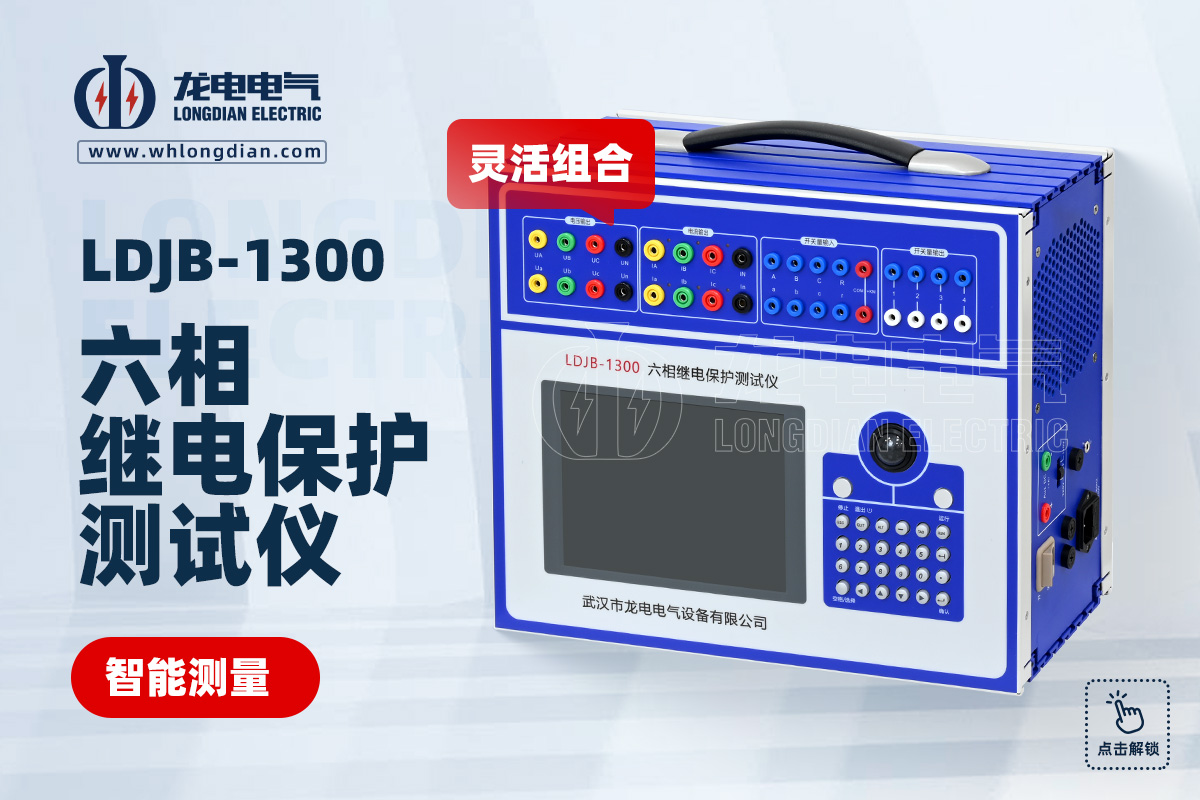

在实际工程应用中，测试效率和数据准确性很大程度上取决于测试设备性能。武汉市龙电电气设备有限公司生产的继电保护测试仪，可同时完成模拟量与开关量输出，支持多路开入、开出量的自动化测试与结果记录，帮助运维人员快速完成继电保护装置的全面校验，提高试验质量和工作效率。

总体而言，继电保护开入量与开出量测试是继电保护校验中不可或缺的重要内容。通过规范的测试方法、完整的工况验证，并配合高性能继电保护测试仪使用，能够有效提升保护装置动作的可靠性，为电力系统安全运行提供坚实保障。
