高压开关合闸超程和分闸开距为什么不一样

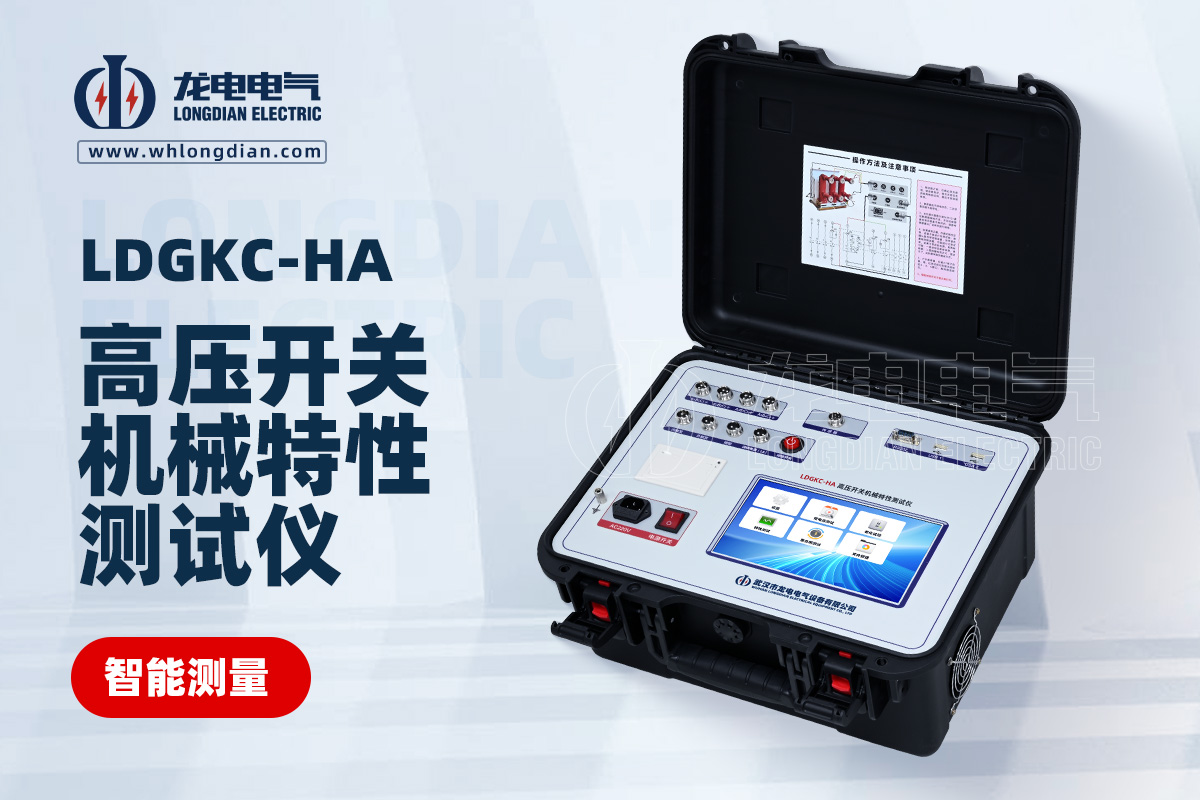

真空断路器在生产、维护期间，我们经常听到客户说，LDGKC-HA高压开关机械特性测试仪测量的合闸和分闸行程是一样的，但是合闸和分闸的开距、超程为什么有0.3mm左右的差异，今天我们就来和大家聊一下真空断路器为什么有这个现象。

真空断路器的合闸超程和分闸超程在物理定义和功能目的上完全不同，因此它们不一致是正常且必要的设计现象。简单来说，它们不是同一个“行程”的两种状态，而是两个独立的概念。下面我们从原因和现象两个方面来详细解释。

一、目的与功能不同

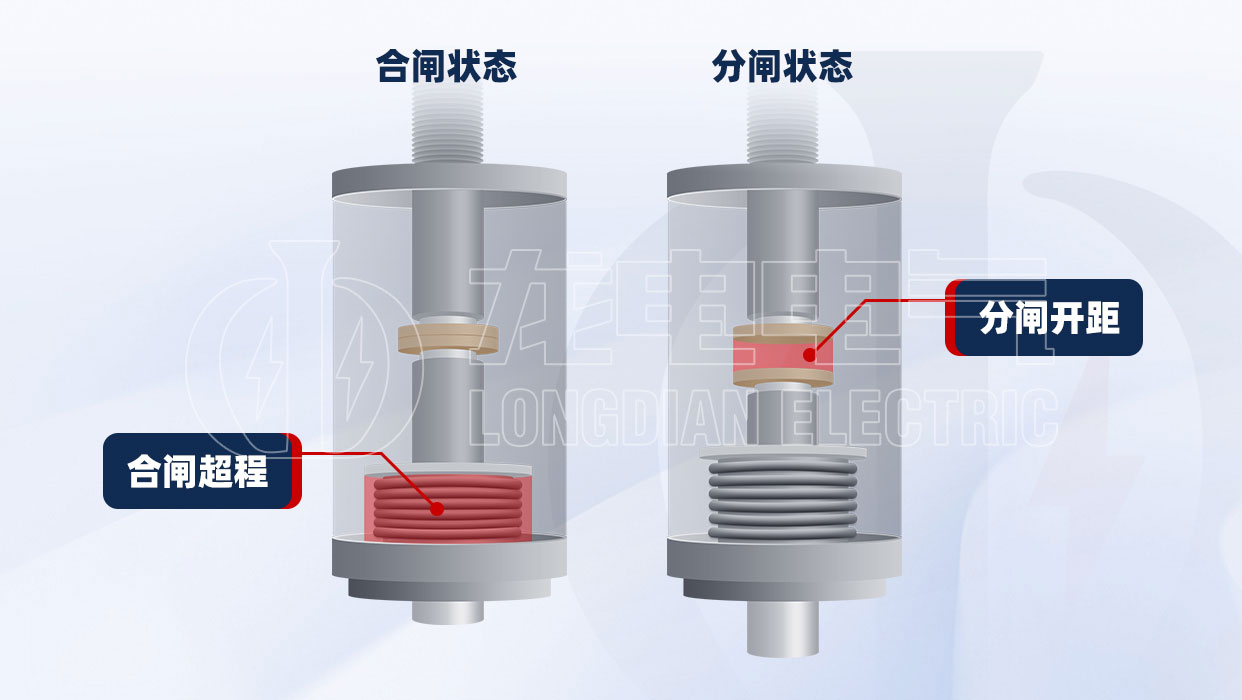

1. 合闸开距超程

A、定义：指真空断路器触头在闭合过程中，动、静触头已经机械接触后，动触头（通过拐臂、连杆等传动机构）继续向前运动的距离。这个距离是传动系统被“压缩”出来的。

B、核心目的保证接触压力，超程产生的弹簧压缩力，为动、静触头提供稳定的、足够的接触压力。这是降低接触电阻、防止发热和保证短路电流通过时触头不因电动力斥开的关键。

C、补偿触头磨损：真空灭弧室的触头（铜铬合金）在多次开断电弧后会逐渐磨损变薄。合闸超程就是为了“储备”这段额外的行程，用于补偿整个电寿命期间的磨损。即使触头磨损了，依靠超程的调节，依然能保证触头接触时有足够的压力。

D、缓冲与防撞：超程阶段的运动通常伴随着弹簧的缓冲，可以减少合闸末端的机械冲击。

2. 分闸开距超程

A、定义：更准确的专业术语是 “触头开距” 或 “开距” 。它是指断路器在分闸位置时，动、静触头之间的最短直线距离。

B、有时“分闸超程”也指分闸缓冲器或脱扣系统的一段过剩行程，但不如“触头开距”常用和明确。

C、核心目的：保证绝缘强度：开距是决定断路器绝缘能力的主要参数之一。必须保证在额定电压和规定的耐压水平下，这段真空间隙能承受高电压而不被击穿。

D、熄灭电弧：足够长的开距有助于电弧等离子体的扩散和冷却，对于成功熄灭电弧（特别是大电流）至关重要。

二、 我们可以通过一个简单的比喻来理解：想象用手按压一个弹簧门吸。

1、合闸超程好比：门吸的磁头已经碰到金属底座后，你继续用力把手推向前，导致内部的弹簧被压缩。这段“额外的推入”就是合闸超程，它让磁头压得更紧。

2、分闸超程（触头开距）好比：你把门完全拉开后，磁头与金属底座之间的那个空气间隙。这个间隙保证了门不会自己吸上。

3、特性:物理本质 接触后的压缩行程，是传动系统的弹性变形量。 分闸后的静态间隙，是动、静触头间的绝对距离。

三、主要功能：

1、提供接触压力

2、补偿触头磨损

3、保证绝缘强度

4、帮助熄弧

四、参数关系：调整合闸超程会反向影响触头开距。 调整触头开距会反向影响合闸超程。

五、结论：真空断路器的合闸超程和分闸超程（触头开距）之所以不一致，是因为它们服务于截然不同的电气和机械要求。一个是保证闭合状态下的可靠导电，另一个是保证分闸状态下的可靠绝缘和熄弧。这种不一致是真空断路器正常、可靠工作的内在设计要求，而非故障或异常现象。在维护和调试时，必须严格按照厂家技术文件的规定，分别测量和调整这两个参数，并确保它们都在合格范围内。
