变压器空负载电压与电流波形分析：判断铁芯磁化特性的关键方法

在电力设备试验与运行检测中，变压器空负载试验是评估变压器铁芯磁化性能和运行状态的重要手段。通过对空负载电压与电流波形的分析，可以直观反映变压器铁芯磁化特性以及是否存在异常磁饱和、铁芯故障等问题。因此，对空负载电压与电流波形进行科学分析，对于保障变压器安全稳定运行具有重要意义。

首先，变压器空负载电压波形通常接近标准正弦波。在空载状态下，变压器一次侧施加额定电压，而二次侧开路，此时流过一次绕组的电流主要为励磁电流。由于电源电压通常为稳定的工频正弦波，因此在理想情况下，变压器空负载电压波形也应保持较为标准的正弦特性。如果电压波形出现明显畸变，可能与电源质量、试验设备或测量系统有关，需要进一步检查。

其次，空负载电流波形通常呈现明显的非正弦特性。与电压波形不同，变压器励磁电流受铁芯磁化曲线影响较大，因此在空载运行时，电流波形往往会出现尖峰或畸变现象。这是因为铁芯在磁化过程中会进入非线性区域，当磁通密度接近饱和时，励磁电流会急剧增加，从而导致电流波形发生畸变。通过观察电流波形形状，可以初步判断铁芯是否存在异常磁饱和问题。

再次，空负载电压与电流波形的相位关系也具有重要诊断价值。在正常情况下，励磁电流主要为感性电流，因此电流相位会明显滞后于电压。当相位关系出现异常变化时，可能说明铁芯结构、绕组绝缘或磁路存在问题，需要进一步检测分析。

此外，空负载试验还可以结合谐波分析来判断变压器运行状态。由于励磁电流的非线性特性，其波形中往往包含较高比例的三次谐波和其他高次谐波。如果谐波含量异常升高，可能与铁芯叠片松动、局部磁饱和或绝缘老化有关。通过对电流波形及谐波分量的综合分析，可以更准确地评估变压器内部状态。

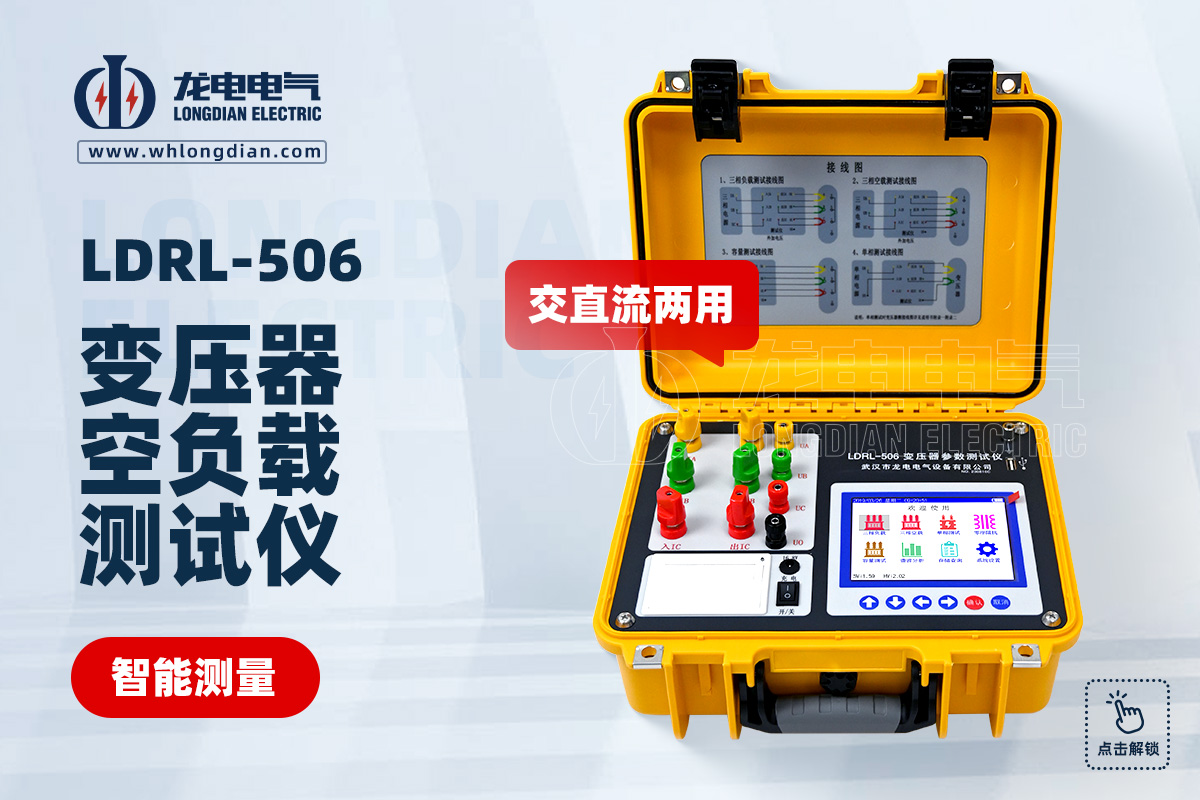

在实际检测中，使用专业测试设备能够显著提高测试精度和效率。武汉市龙电电气设备有限公司研发生产的变压器空负载特性测试仪，能够自动采集空载电压、电流数据，并实时显示波形及相关参数，为变压器空载损耗、励磁电流以及波形特性分析提供可靠数据支持。该设备广泛应用于电力检修、变电站试验以及变压器生产检测领域，有助于提高电力设备检测工作的效率与准确性。

总体来看，变压器空负载电压与电流波形分析是判断铁芯磁化状态和设备运行健康程度的重要手段。通过结合波形形状、相位关系以及谐波分析，并配合高精度测试设备进行检测，可以更加全面地掌握变压器运行状况，为电力系统安全运行提供可靠技术保障。
