如何用继电保护测试仪进行整组传动试验？步骤与要点全解析

在电力系统调试与投运前，整组传动试验是验证继电保护系统整体功能是否正确的重要环节。相比单一元件测试，整组传动试验更接近实际运行工况，能够全面检验保护装置、二次回路及断路器执行机构之间的联动关系。那么，如何使用继电保护测试仪高效完成整组传动试验？

首先，需要明确整组传动试验的目的。该试验主要用于验证从故障信号输入到保护动作输出的完整链路，包括保护装置的逻辑判断、跳闸回路及断路器执行动作等。通过模拟实际故障条件，检验系统是否能够按设定逻辑正确动作。

在试验开始前，应进行充分的准备工作。包括核对二次接线图、确认保护定值、检查回路接线正确性，并确保断路器处于安全可控状态。同时，应对继电保护测试仪进行自检，确保输出电压、电流通道正常。

在具体操作过程中，首先由继电保护测试仪输出模拟故障信号。例如，模拟三相短路、单相接地或过流等故障，通过多通道电压、电流输出，构建接近真实电网的故障场景。此时保护装置应根据设定值进行判断。

随后，观察保护装置动作情况。包括是否正确启动、动作时间是否符合整定要求，以及是否发出跳闸指令。测试人员需重点记录动作时间、动作顺序及相关信号输出情况。

接下来，验证跳闸回路与断路器动作。当保护装置发出跳闸信号后，应检查断路器是否正确分闸，同时确认信号反馈是否正常。这一步是整组传动试验的关键，直接关系到保护系统在实际故障中的可靠性。

此外，还应进行多种工况组合测试，如不同故障类型、不同故障位置及不同保护段动作验证，以确保系统在各种情况下均能稳定运行。

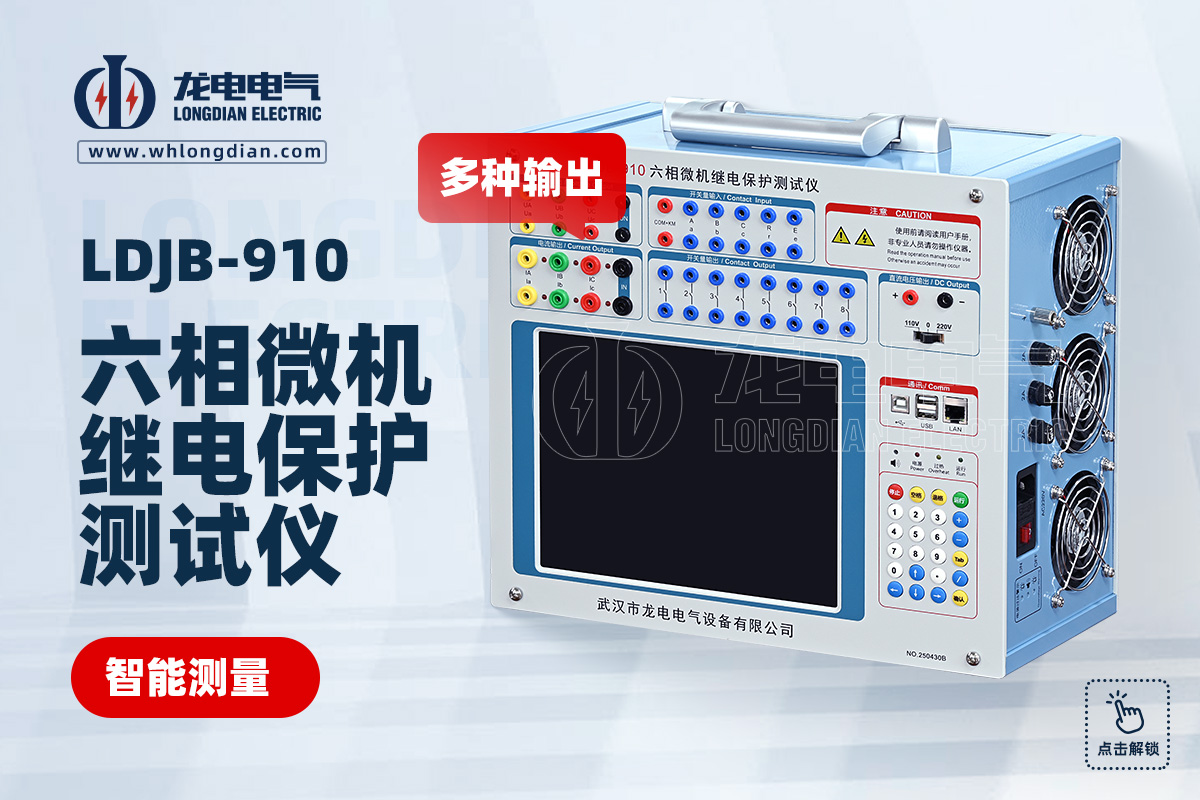

在设备选择方面，测试仪性能对试验结果影响较大。武汉市龙电电气设备有限公司生产的继电保护测试仪，具备多通道高精度输出、自动化测试及强大软件分析功能，能够模拟复杂故障场景，并自动生成试验报告，大幅提升整组传动试验效率与准确性。

在实际试验过程中，还需注意安全措施，如设置明显隔离措施、防止误跳闸影响系统运行，并由专人监护操作。同时，测试结束后应恢复原有接线，确保系统正常状态。

综上所述，利用继电保护测试仪进行整组传动试验，是验证电力保护系统可靠性的关键步骤。通过规范操作流程与高性能测试设备，可以全面评估保护系统的实际运行能力，为电网安全稳定运行提供有力保障。
