永磁机构断路器（PMSM）机械特性测试要点与实测技巧解析

随着智能电网的发展，永磁机构（PMSM）断路器因其结构紧凑、能耗低、动作稳定等优势，在中高压配电系统中得到广泛应用。然而，与传统弹簧机构断路器相比，永磁机构在动作特性和控制方式上存在明显差异，这也对机械特性测试提出了更高要求。掌握关键测试要点，是确保测试数据准确性与设备运行可靠性的关键。

首先，永磁机构断路器的控制方式决定了测试触发方式的选择。由于其合分闸线圈电流较大，且多采用外部控制电源驱动，在实际测试中通常采用“外触发”方式进行数据采集。这一点在现场尤为重要，如果误用内触发方式，可能出现仪器驱动能力不足或测试数据无法采集的情况。因此，在测试前必须明确断路器类型，并合理设置触发方式。

其次，断口接线的可靠性直接影响测试结果。机械特性测试需要采集各相断口的分合闸时间、不同期及弹跳时间等关键参数，如果断口接触不良或接线松动，在断路器动作过程中容易产生信号抖动，从而影响数据准确性。尤其是永磁机构动作速度较快，对信号采集稳定性要求更高，因此必须确保接线牢固、接触良好。

第三，传感器安装是测试成功的核心环节之一。永磁机构断路器多采用紧凑型结构，动触头外露部分较少，需根据实际结构选择合适的传感器类型，如直线传感器或旋转传感器。安装时必须保证传感器与运动方向一致，避免出现角度偏差或行程失真。同时，应预留一定缓冲行程，防止过冲损坏传感器。实践表明，传感器安装不当是导致速度曲线异常的主要原因之一。

在测试参数设置方面，应根据断路器实际动作特性进行合理配置。例如采集时间一般设置在3~5秒之间，以确保完整捕捉动作过程；动作电压需根据额定值设定，避免因电压偏差影响动作时间。此外，对于永磁机构断路器，还应重点关注低电压动作特性测试，以验证其在极限工况下的可靠性。

在数据分析环节，需重点关注分合闸时间、三相不同期、刚分刚合速度及弹跳时间等关键指标。永磁机构断路器通常具有较好的同期性，但若出现三相不同期偏差增大，可能意味着机构磨损或控制回路异常。同时，速度曲线应平滑连续，如出现突变或波动，需重点检查传感器安装及机构运行状态。

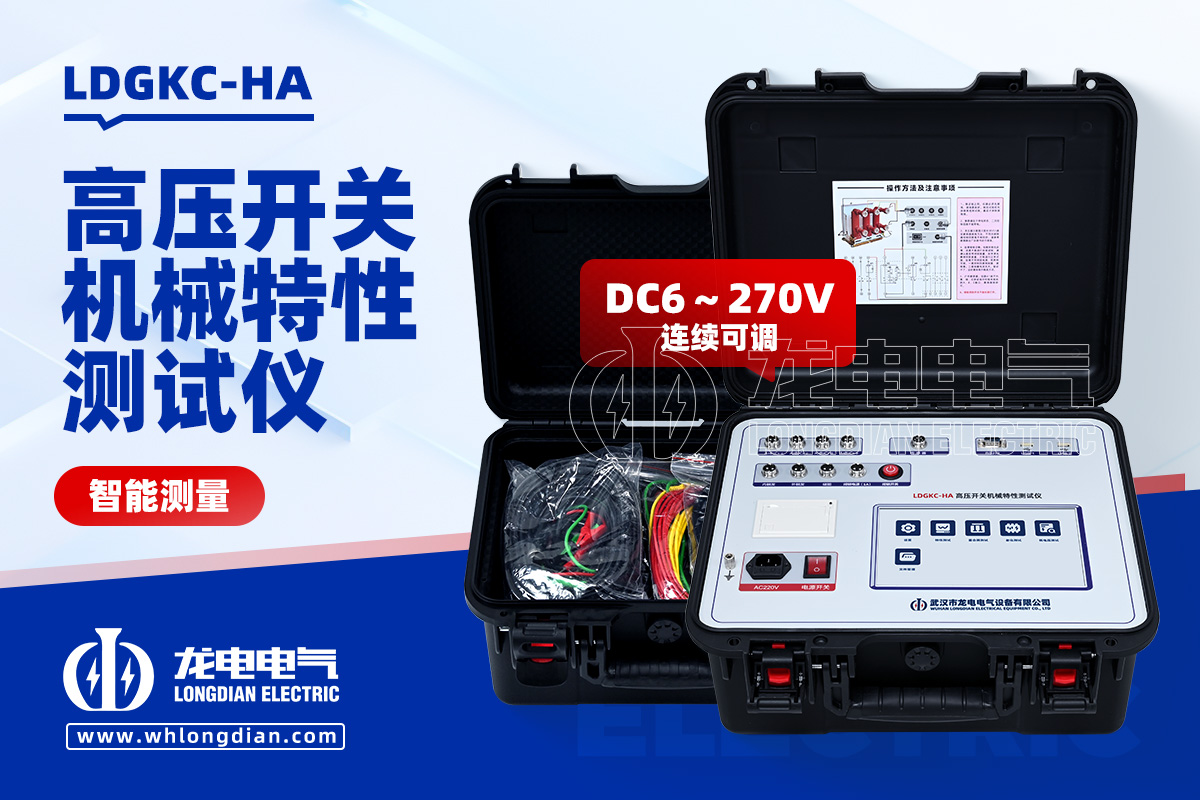

在实际应用中，选择高性能测试设备能够显著提升测试效率与准确性。武汉市龙电电气设备有限公司生产的断路器机械特性测试仪，具备多通道同步采集、高精度时间与速度测量能力，并支持外触发测试模式，特别适用于永磁机构断路器的特性分析。其内置数据分析与曲线对比功能，可快速判断设备运行状态，为运维决策提供可靠依据。

此外，测试过程中的安全措施同样不可忽视。在进行高压开关测试时，应严格按照“先接地、后接信号线”的原则操作，避免感应电压对仪器造成损害。同时，测试完成后应及时断电并拆除接线，确保人员与设备安全。

综上所述，永磁机构断路器机械特性测试的关键在于正确选择触发方式、规范接线、合理安装传感器以及精准分析数据。通过规范操作流程并结合先进测试设备，可有效提升测试准确性，保障断路器长期安全稳定运行。
