高压开关试验前设置全解析：分合闸电压、电流与触发方式的正确配置指南

在断路器出厂检验、交接试验及运维检修过程中，高压开关机械特性测试是一项关键内容。而在正式测试之前，合理设置分合闸电压、电流以及触发方式，是确保测试结果准确可靠的前提。如果参数设置不当，不仅可能导致测试数据失真，还可能对设备本体造成不必要的冲击。因此，掌握科学规范的设置方法尤为重要。

首先来看分合闸电压的设置。分合闸电压是驱动断路器操作机构动作的关键参数，一般依据设备铭牌或厂家技术资料进行设定。常见的控制电压等级包括DC110V、DC220V或AC220V等。在测试中，应根据实际运行条件选择额定电压值进行标准动作试验，同时还需进行最低动作电压测试，即逐步降低电压，记录断路器能够可靠分合闸的最低电压值。通常要求该值不低于额定电压的70%～85%（具体以设备标准为准）。设置时应保证电源稳定，避免电压波动对测试结果产生影响。

其次是分合闸电流的设置与监测。虽然多数测试仪采用电压驱动方式，但对电流的监测同样重要。分合闸线圈在动作瞬间会产生较大电流，其变化曲线可以反映机构动作是否顺畅、线圈是否存在异常。例如，若电流波形出现明显畸变或峰值异常，可能意味着机构卡滞或线圈老化。因此，在测试前应确认电流采样通道连接正确，并根据设备额定参数设置合理的量程范围，以保证数据采集的完整性与精度。

触发方式的选择则直接关系到测试起点的准确性。常见触发方式包括电压触发、电流触发及外部接点触发等。电压触发适用于以控制电压作为动作起点的测试场景，操作简单、响应迅速；电流触发则更适合精确捕捉线圈通电瞬间，能够提高时间测量的准确性；而外部触点触发多用于与其他设备联动测试或特殊试验需求。在实际应用中，应根据测试项目及设备特性选择合适的触发方式，并在测试前进行预触发验证，确保触发信号稳定可靠。

此外，在参数设置过程中，还应注意时间同步与通道校准。高压开关机械特性测试通常涉及多通道同步采集，如行程、速度、时间及电流等数据，若各通道未正确校准，可能导致数据偏差。因此，在正式测试前应进行系统自检，确认各测量模块工作正常。同时，建议进行空载试验或模拟触发，以验证整体设置的合理性。

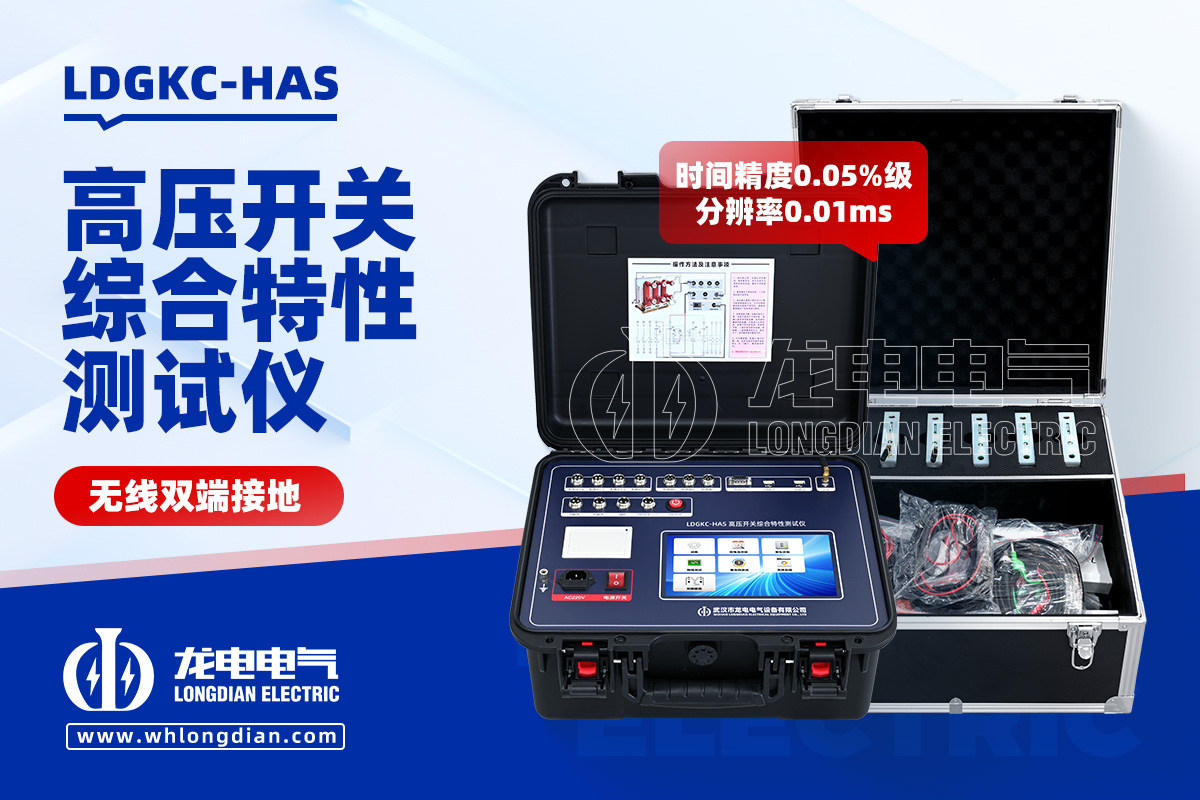

在实际操作中，选用高性能测试设备能够显著提升测试效率与数据可靠性。武汉市龙电电气设备有限公司生产的高压开关机械特性测试仪，支持分合闸电压0～270V连续可调输出，具备高精度电流采样与多种触发方式选择功能。设备采用触摸屏操作界面，可实现测试波形与数据同屏显示，并支持自动分析与报告生成，广泛应用于电力检修单位及设备制造企业，为高压开关性能评估提供了有力技术保障。

综上所述，高压开关测试前的参数设置是整个试验过程的关键环节。通过合理配置分合闸电压、电流及触发方式，并结合高精度测试设备，可以有效提升测试结果的准确性与重复性。在电力系统对设备可靠性要求不断提升的背景下，规范化、精细化的测试操作将成为保障设备安全运行的重要基础。
