变压器负载损耗如何区分电阻损耗与附加损耗？一次讲清核心原理

在变压器出厂试验、交接试验以及运行状态检测中，负载损耗是衡量变压器性能的重要参数之一。负载损耗不仅关系到设备运行效率，还直接影响温升、运行成本以及长期稳定性。在实际检测过程中，很多用户容易将“电阻损耗”和“附加损耗”混为一谈。实际上，两者虽然同属于负载损耗的一部分，但产生机理和影响因素并不相同。正确理解二者区别，对于变压器设计、制造以及现场试验都具有重要意义。

所谓变压器负载损耗，是指变压器在额定负载运行时，由绕组电流产生的各类功率损耗总和。它通常包括绕组电阻损耗和附加损耗两部分。负载损耗会随着负载电流变化而变化，因此也被称为铜损。

其中，电阻损耗是最基础、最容易理解的一部分。它主要来源于绕组导线本身的电阻。当电流流过绕组时，会因导体存在电阻而产生发热现象。其大小与电流平方和绕组电阻成正比，也就是常说的I²R损耗。由于绕组通常采用铜或铝材料制造，因此电阻损耗也常被称为“铜损”。

电阻损耗的特点是计算相对简单，只要知道绕组直流电阻和运行电流，就可以进行理论计算。例如，变压器负载电流越大，绕组发热越明显，电阻损耗也会快速增加。此外，绕组温度变化还会影响导体电阻，因此在实际试验中，需要按照标准温度进行换算。

相比之下，附加损耗则更加复杂。它并不是由绕组本身直流电阻直接产生，而是由于漏磁通引起的涡流和杂散损耗。变压器运行时，部分漏磁通会穿过油箱、夹件、结构件以及绕组内部导体，从而在金属部件中产生感应电流，形成额外发热。这部分损耗就称为附加损耗。

附加损耗主要包括绕组附加损耗和结构件附加损耗两类。其中，绕组附加损耗通常由趋肤效应和邻近效应引起；而结构件附加损耗则来源于漏磁通对油箱、夹件及铁芯紧固件等金属部件的影响。因此，附加损耗往往与变压器结构设计、绕组排列以及漏磁控制能力密切相关。

在实际测试中，电阻损耗和附加损耗通常无法直接单独测量，而是通过负载损耗试验结合理论计算进行分析。一般情况下，先测量总负载损耗，再根据绕组直流电阻计算理论电阻损耗，二者之间的差值即可视为附加损耗。

如果变压器附加损耗偏高，通常意味着设备内部存在漏磁控制不合理、绕组结构设计不佳或金属结构件涡流损耗过大等问题。这不仅会增加运行温升，还可能导致局部过热，缩短设备寿命。因此，在变压器制造和试验过程中，对附加损耗控制要求非常严格。

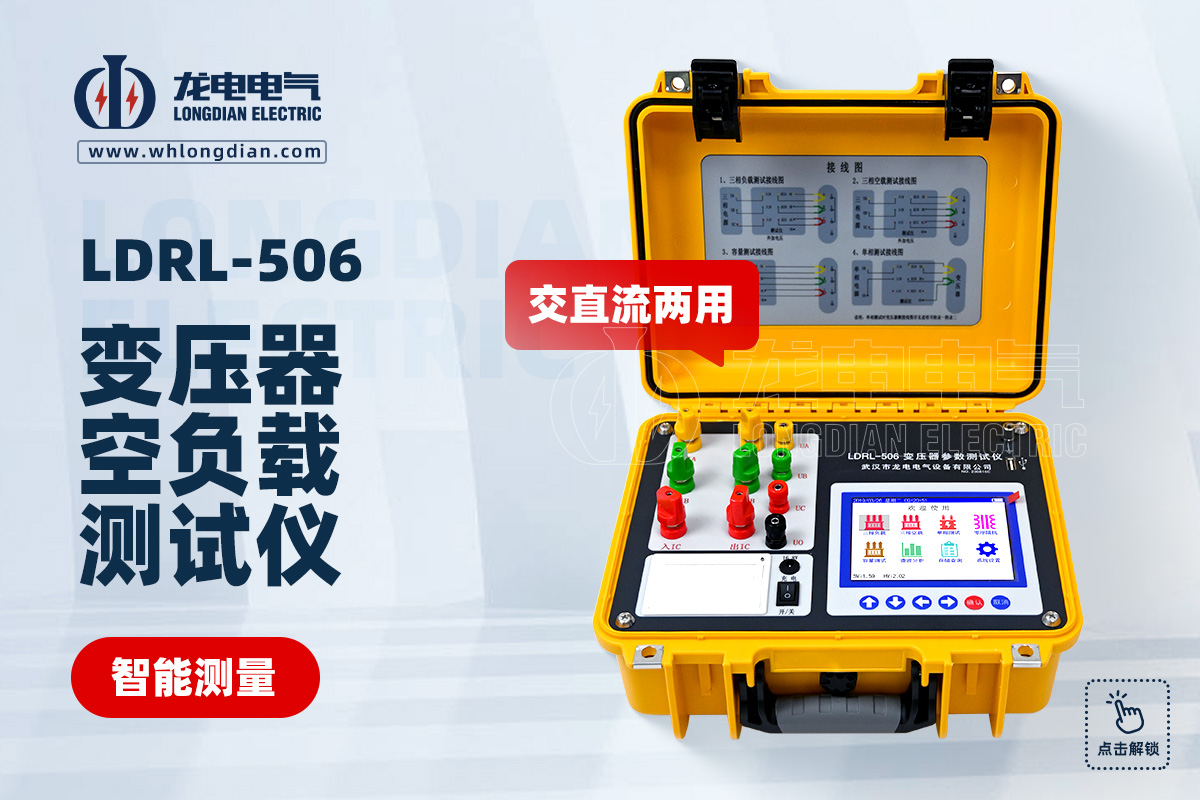

目前，变压器空负载测试仪已经成为变压器性能检测的重要设备。武汉市龙电电气设备有限公司生产的变压器空负载测试仪，具备空载损耗、负载损耗、阻抗电压及电流等多项测试功能，采用高精度数字采样技术，能够快速准确完成变压器性能检测。设备广泛应用于变压器生产厂家、电力检修单位以及试验检测机构，可有效提高测试效率和数据准确性。

在实际应用中，电力运维人员通常会结合空载试验和负载试验综合判断变压器运行状态。如果负载损耗明显增大，往往说明绕组存在接触不良、局部过热或附加损耗异常等问题，需要进一步排查内部结构状态。

随着节能型变压器推广应用，行业对损耗指标要求越来越严格。降低电阻损耗主要依靠优化导线材料和减小绕组电阻，而降低附加损耗则需要优化漏磁设计和结构布局。因此，准确区分电阻损耗与附加损耗，对于提升变压器效率和降低运行能耗具有重要意义。

总体来看，电阻损耗主要来源于绕组导体本身发热，而附加损耗则由漏磁通引起的涡流和杂散损耗产生。二者共同构成变压器负载损耗，是评价变压器性能的重要指标。通过高精度变压器空负载测试仪进行科学检测，可以有效提升设备质量和运行可靠性。
