工频耐压电压如何选择？一文看懂工频耐压试验电压选择标准

在电力设备预防性试验、交接试验以及运行维护过程中，工频耐压试验是检验设备绝缘性能的重要项目。工频耐压试验能够有效发现设备绝缘中的局部缺陷、受潮老化以及制造安装问题，因此被广泛应用于变压器、电缆、开关柜、互感器、电机等高压设备的检测中。

但在实际试验过程中，很多用户最关心的问题就是：工频耐压电压到底应该如何选择？电压过低可能无法有效暴露绝缘缺陷，电压过高又可能损伤设备绝缘。本文将详细解析工频耐压电压选择标准及注意事项，帮助用户科学开展耐压试验。

什么是工频耐压试验？

工频耐压试验是指采用与电网频率相同的交流高压（通常为50Hz）对电力设备施加规定时间的高电压，以检验设备绝缘耐受能力的一种试验方式。

其核心目的主要包括：

1. 检验设备主绝缘是否存在缺陷；

2. 判断设备是否满足运行要求；

3. 验证设备制造、安装和检修质量；

4. 提前发现潜在绝缘故障风险。

目前，工频耐压试验广泛应用于：

• 电力变压器

• 高压开关柜

• 电缆线路

• 电动机

• GIS设备

• 电容器

• 互感器等高压设备。

工频耐压电压选择依据

工频耐压试验电压并不是随意设定，而是需要依据国家标准、设备额定电压以及设备类型综合确定。

通常主要依据以下标准：

• DL/T 596《电力设备预防性试验规程》

• GB 50150《电气装置安装工程电气设备交接试验标准》

• IEC相关国际标准

不同设备的耐压值要求存在明显差异。

例如，10kV电缆的交流耐压试验电压一般高于设备额定运行电压数倍；而变压器则需要根据绝缘等级、容量和出厂标准进行设定。

常见设备工频耐压电压参考

在实际工作中，常见设备工频耐压参考如下：

高压开关柜

10kV开关柜常见工频耐压试验电压通常为42kV，持续1分钟。

电力电缆

对于6~10kV交联聚乙烯电缆，交接试验交流耐压一般可达到额定电压的数倍。

电力变压器

变压器工频耐压值需根据绝缘等级确定，例如35kV变压器耐压试验电压通常在72kV左右。

电动机

高压电机工频耐压一般按照：

额定电压×2 + 1000V

进行选择。

U=2U_n+1000V

不同厂家和行业标准会有一定差异，因此实际试验时应优先参考设备铭牌及试验规程。

工频耐压试验中需要注意的问题

1. 试验电压不能盲目提高

很多用户认为电压越高越容易发现缺陷，但实际上过高电压可能直接击穿绝缘，尤其是老旧设备更容易受损。

因此必须严格按照标准规定值执行。

2. 升压速度要均匀

试验过程中应缓慢均匀升压，避免冲击电压对设备绝缘造成影响。

3. 注意环境条件

空气湿度、温度以及设备表面污染都会影响耐压结果。潮湿环境下容易产生闪络，影响试验准确性。

4. 试验前必须做好绝缘检查

工频耐压前通常需要先进行绝缘电阻测试、泄漏电流测试等项目，确认设备基本状态良好后再进行耐压试验。

如何选择合适的工频耐压试验设备？

工频耐压试验设备的输出容量、输出电压以及控制精度都会直接影响试验效果。

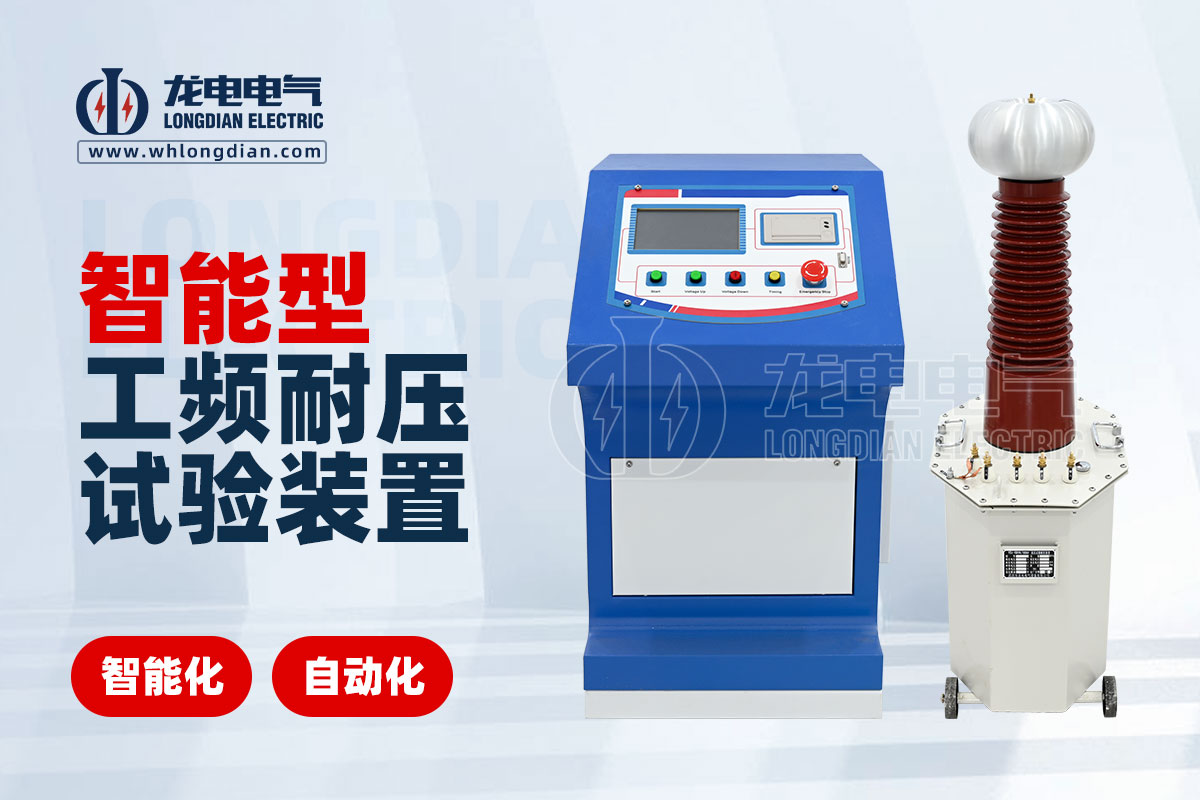

目前，武汉市龙电电气设备有限公司生产的工频耐压试验设备广泛应用于电力、铁路、工矿企业以及电力检修单位。设备具备输出稳定、保护完善、操作方便等特点，可满足变压器、电缆、开关柜等多种设备的交流耐压试验需求。

尤其是在高压试验现场，设备的过流保护、零位启动、自动计时以及声光报警功能，对于提升试验安全性和工作效率具有重要作用。

工频耐压试验的发展趋势

随着电力系统智能化发展，现代工频耐压试验设备正在向数字化、自动化方向升级。

新型设备已经逐渐具备：

• 触摸屏控制

• 数据自动存储

• 无线打印

• 远程数据上传

• 智能保护诊断

等功能，大幅提升了现场试验效率。

未来，工频耐压试验不仅仅是简单的高压输出，更将成为智能状态检测的重要组成部分。

工频耐压电压的选择直接关系到试验结果的准确性以及设备运行安全。合理选择试验电压，严格执行国家标准，搭配性能稳定的工频耐压试验设备，才能真正实现对高压设备绝缘状态的有效检测。

对于电力检修单位而言，选择专业可靠的试验设备同样十分关键。武汉市龙电电气设备有限公司生产的工频耐压试验设备，可为各类高压设备提供稳定、安全、高效的耐压试验解决方案，助力电力系统安全稳定运行。
