互感器误差曲线图怎么看？一文读懂互感器测试中的误差分析与判断方法

在电力系统中，互感器作为电流、电压测量与保护的重要设备，其运行精度直接影响计量准确性和继电保护可靠性。因此，在互感器出厂检验、现场交接试验及周期性维护中，误差测试是不可缺少的重要项目。而“互感器误差曲线图”则是判断互感器性能是否合格的重要依据。很多用户在使用互感器测试仪时，往往不知道如何正确分析误差曲线，导致测试结果无法有效应用。本文将结合实际检测经验，详细介绍互感器误差曲线图的判断方法。

互感器误差曲线图主要用于反映互感器在不同负载和不同电流条件下的误差变化情况。通常测试内容包括比差、角差以及励磁特性等参数。通过曲线变化趋势，可以直观判断互感器是否存在饱和、线性失真、绕组异常或铁芯性能下降等问题。

对于电流互感器（CT）而言，误差曲线一般随着一次电流变化而变化。在额定工作范围内，如果曲线变化平稳、误差值始终处于国家标准允许范围内，则说明互感器运行状态正常。若出现误差突然增大、曲线拐点异常或高电流段偏差明显，则可能意味着铁芯进入饱和区，或者二次回路存在接触不良、匝间短路等问题。

在实际判断过程中，比差曲线是最常见的分析项目。比差反映的是实际变比与额定变比之间的偏差。当测试曲线整体偏上或偏下时，说明互感器变比存在系统性误差。如果误差随着电流增大而迅速扩大，则通常与磁路饱和有关。特别是在保护级CT检测中，高倍数电流下的误差变化更值得重点关注，因为这直接影响继电保护动作准确性。

角差曲线则用于分析一次电流与二次电流之间的相位偏差。正常情况下，角差变化应较为平滑。如果曲线波动较大或出现不规则变化，则可能说明互感器铁芯磁导率不稳定，或者绕组内部存在局部故障。在高精度计量场景中，角差异常会直接影响电能计量准确度，因此需要特别重视。

此外，励磁特性曲线也是互感器性能分析的重要依据。励磁曲线通常表现为“先线性、后陡升”的趋势。当电压升高到某一点后，电流快速增加，这个转折点即为拐点电压。拐点电压越高，说明互感器抗饱和能力越强。如果测试中发现拐点明显降低，则可能表示铁芯老化、绝缘受潮或磁性能下降。

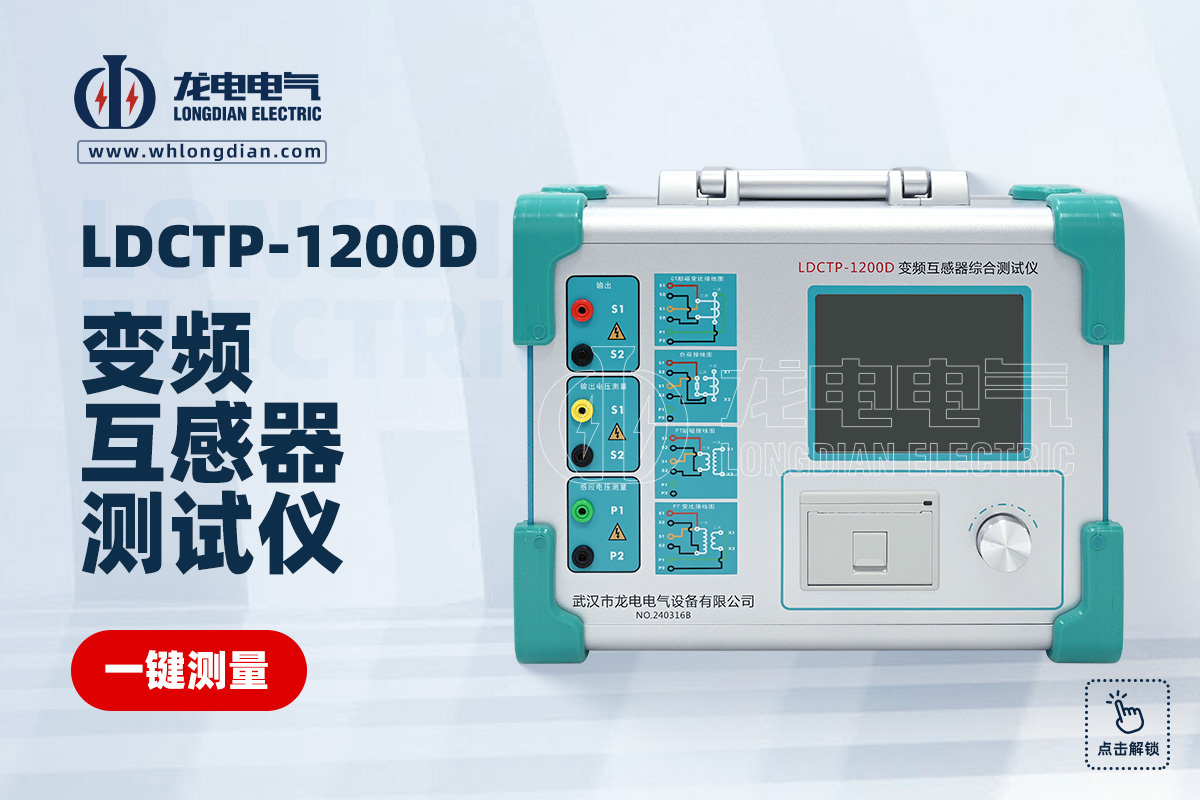

目前，越来越多的电力检测单位开始采用智能化互感器测试仪进行自动分析。武汉市龙电电气设备有限公司生产的互感器测试仪，具备自动绘制误差曲线、自动计算比差角差、自动生成测试报告等功能，可快速完成CT/PT伏安特性、变比、极性、励磁及误差测试，大幅提升现场试验效率与数据准确性。设备采用高清触摸屏操作，支持数据存储与导出，广泛应用于变电站、电力检修、设备制造及第三方检测机构。

在实际使用过程中，用户除了关注曲线是否超标外，还应重点分析曲线变化趋势。因为很多早期故障并不会立即超出标准范围，但其曲线已经出现异常波动。如果能够提前发现这些趋势变化，就能有效避免互感器故障扩大，提高电力系统运行安全性。

总体来看，互感器误差曲线图不仅是判断设备是否合格的重要依据，更是分析设备运行状态的重要工具。掌握误差曲线的判断方法，对于提高试验质量、保障电力系统安全运行具有重要意义。选择性能稳定、测试精度高的互感器测试仪，也能够帮助用户更高效地完成检测工作。武汉市龙电电气设备有限公司长期专注于电力测试设备研发生产，提供多种型号互感器测试仪及完善的技术支持服务，可满足不同现场试验需求。
