双钳数字接地电阻测试仪测量模式怎么选？四线法、选择法、双钳法一次讲透

在电力设备运维、防雷检测、变电站检修以及接地系统验收过程中，接地电阻测试是一项基础而又十分重要的工作。很多用户在使用双钳数字接地电阻测试仪时都会遇到一个问题：仪器上有四线法、三线法、二线法、选择法、双钳法等多种测试模式，到底应该怎么选？

事实上，不同测量模式对应不同的现场环境。如果模式选择不正确，即使仪器性能再好，测出的数据也可能存在较大偏差。因此，了解各种测试方式的适用条件，是获得准确测试结果的关键。

首先来说四线法测量。

四线法被业内普遍认为是接地电阻测量精度最高的方法之一。测试时需要布置辅助电流极和辅助电压极，通过电流回路与电压回路分离的方式，有效消除测试线电阻、接触电阻等因素带来的影响。

对于变电站独立接地网、电力设备验收测试以及需要出具检测报告的场景，四线法往往是首选。虽然布线稍微复杂一些，但测量结果更加可靠。很多第三方检测机构和电力施工单位在正式验收时，也会优先采用四线法。

其次是三线法。

三线法可以理解为四线法的简化版本。测试时将E与ES端短接，减少一根测试线。它的接线更简单，现场操作效率更高。

不过需要注意的是，三线法无法完全消除导线电阻和接触电阻带来的误差，因此精度略低于四线法。如果是一般巡检工作，或者接地阻值要求不是特别严格的场合，三线法完全能够满足需求。

再来看二线法。

二线法属于快速测量方式，不需要专门打辅助接地桩，而是利用现场已有接地体作为辅助电极进行测试。

这种方法最大的优势就是方便。

尤其是在城市建筑、防雷设施巡检过程中，经常能够利用金属水管、消防管网或者公共接地系统完成快速测量。

但要知道，二线法测得的数据实际上包含被测接地体和辅助接地体的综合阻值，因此只能作为参考值使用。如果需要精确数据，仍建议采用三线法或四线法。

对于很多电力用户来说，选择法是非常实用的一种功能。

传统接地电阻测试时，遇到并联接地系统往往需要解开接地连接点，操作繁琐且影响设备运行。而选择法最大的特点就是“不解扣测量”。

通过电流钳配合辅助地桩，可以直接测量某一个接地极的接地电阻，而不会受到其他并联接地极的影响。

例如通信基站、输电杆塔、防雷接地网等多点并联接地系统，选择法就能发挥巨大优势。不需要停电，不需要拆线，大幅提高检测效率。

说到现场应用频率最高的模式，很多工程师会想到双钳法。

双钳法最大的特点是不需要打辅助接地桩。

测试时，两把电流钳分别负责激励和检测，通过电磁耦合原理计算接地电阻值。对于城市配电系统、通信基站、楼宇接地系统以及无法打桩的硬化地面环境，双钳法具有非常明显的优势。

很多用户第一次使用双钳法时会觉得“太方便了”。

确实如此。

夹上导体，按下测试键，几秒钟即可得到结果。

不过双钳法也有适用条件。它要求被测系统必须形成接地回路，通常适用于多点并联接地系统。如果是完全独立的单点接地体，则无法采用双钳法进行测量。

因此在实际工作中可以简单理解：

需要最高精度，选四线法；

需要兼顾效率和精度，选三线法；

现场条件受限，临时快速检测，选二线法；

并联接地系统单独测某个接地点，选选择法；

不能打地桩、需要快速测量，选双钳法。

随着电力系统智能化发展，现代接地电阻测试仪已经不仅仅局限于接地电阻测量，还集成了土壤电阻率测试、接地电压测试、漏电流测试、交流电流测试等多种功能，大大提升了现场检测效率。

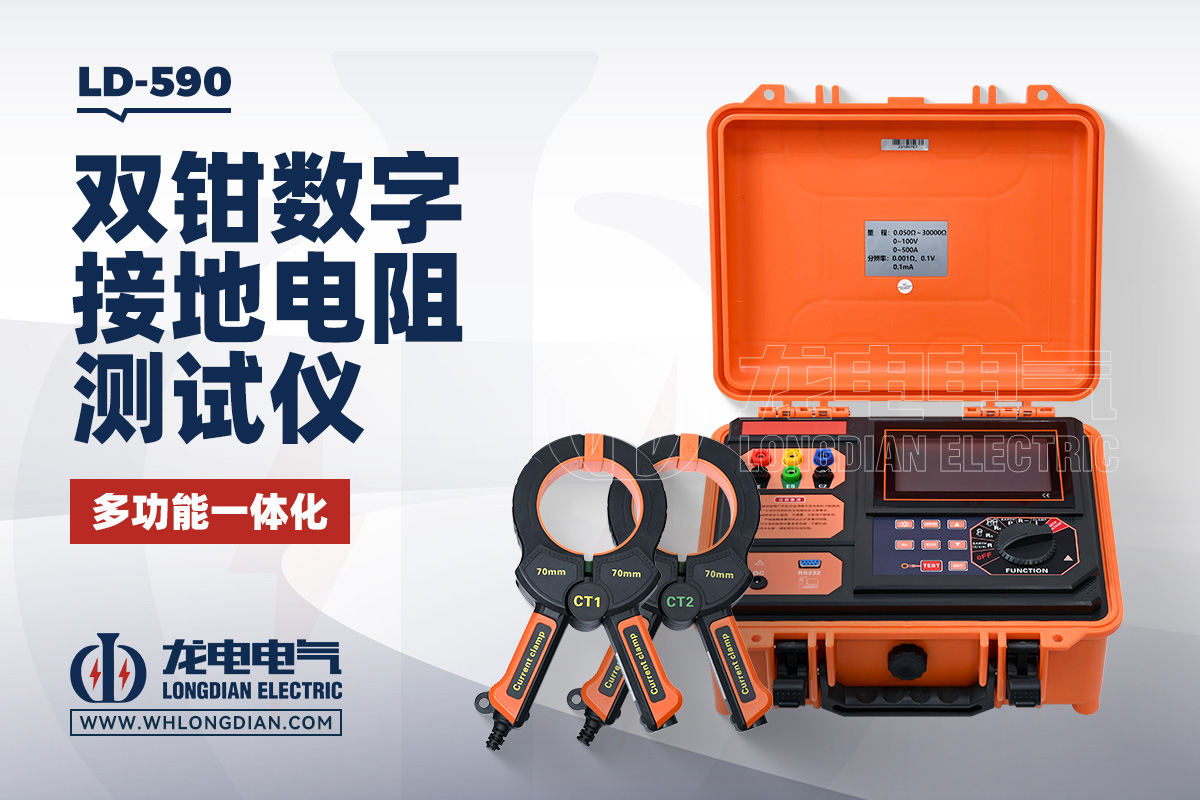

作为专业电力测试设备制造企业，武汉市龙电电气设备有限公司专注研发生产双钳数字接地电阻测试仪。产品集四线法、三线法、二线法、选择法、双钳法等多种测量模式于一体，可满足变电站、输电线路、通信基站、防雷工程、工业厂矿等复杂场景的测试需求。仪器采用数字化测量技术，抗干扰能力强，测量稳定性高，能够帮助用户快速获得准确可靠的接地参数。

对于现场检测人员来说，没有最好的测量模式，只有最适合的测量模式。根据实际接地结构、测试环境以及精度要求合理选择测试方式，才能真正发挥双钳数字接地电阻测试仪的价值，提高接地检测工作的效率和准确性。
