电缆局放定位三种方法怎么选？TDR、PRPD、UHF优缺点一次说清楚

电缆出问题了，局放定位是找到病灶的关键一步。但方法有好几种，TDR、PRPD、UHF，各有各的套路，选不对方法，定位精度差一截，甚至可能白跑一趟。今天就把这三种主流方法掰开揉碎讲一讲，看完你就知道现场该用哪个。

先说TDR，时域反射法。原理其实不复杂，局放脉冲在电缆里传播，遇到阻抗不连续的地方会反射。测直达波和反射波的时间差，再结合脉冲在电缆里的传播速度，就能算出放电点距离。单端TDR用一个传感器，看直达波和从远端反射回来的波之间的时间差；双端TDR在电缆两头各放一个传感器，比哪边先收到脉冲。TDR的优势是定位原理直接，不需要复杂的信号处理，短距离电缆上效果挺好。但问题也很明显，高频脉冲在电缆里走远了衰减厉害，接头处还会反射干扰，长电缆上直达波和反射波容易混在一起，分不清哪个是哪个。现场干扰大的时候，脉冲提取困难，定位误差可能到米级甚至更大。所以TDR更适合短距离电缆或者中间接头不多的场合，长距离电缆单靠它不太够。

PRPD不是定位方法，而是分析手段，但和定位密切相关。PRPD全称是相位分辨局部放电图谱，把多个工频周期内的放电脉冲按相位和幅值统计，画成一个二维图。横轴是工频相位0到360度，纵轴是放电幅值。不同缺陷类型的PRPD图谱有各自的"指纹"，比如内部气隙放电通常集中在第一、三象限，沿面放电分布更宽，电晕放电则偏向电压峰值附近。通过PRPD图谱，可以先判断放电类型，再结合其他定位方法缩小排查范围。PRPD的优势在于能区分放电性质，告诉你这个局放是绝缘内部缺陷、表面放电还是尖端电晕，对后续处理有指导意义。但它本身不直接给出位置信息，得配合TDR或者多点测量才能定位。另外，PRPD需要稳定的工频同步信号，现场如果电压波动大或者同步信号不好取，图谱会散，特征不明显。

UHF走的是另一条路。特高频，300MHz到3000MHz的频段，局放脉冲在这个频段辐射电磁波，用天线接收。UHF最大的优点是抗干扰能力强。电力现场电磁环境复杂，低频段干扰一大堆，但UHF频段相对干净，窄带干扰少。而且UHF信号衰减快，距离选择性很强，几米范围内的信号才能被有效接收，这意味着传感器附近的局放信号不会被远处的干扰淹没。对于GIS、电缆终端这类封闭或半封闭设备，UHF特别合适，因为电磁波在金属腔体里反射，信号反而更容易被捕捉到。UHF的缺点是定位精度不如TDR直观，通常需要多个传感器配合，通过信号到达时间差来算位置。单个UHF传感器只能判断"有没有"，多个传感器组网才能判断"在哪"。而且UHF对传感器布置有要求，位置不对，信号可能漏掉。

三种方法不是非此即彼的关系，实际应用中往往是组合拳。先用UHF或者高频电流互感器（HFCT）扫一遍，确认有没有局放、大概在哪一段。然后用PRPD分析放电类型，判断严重程度。最后用TDR精确定位，找到具体是哪个接头或者哪段电缆出了问题。这种分层排查的思路，比单用一种方法效率高得多。

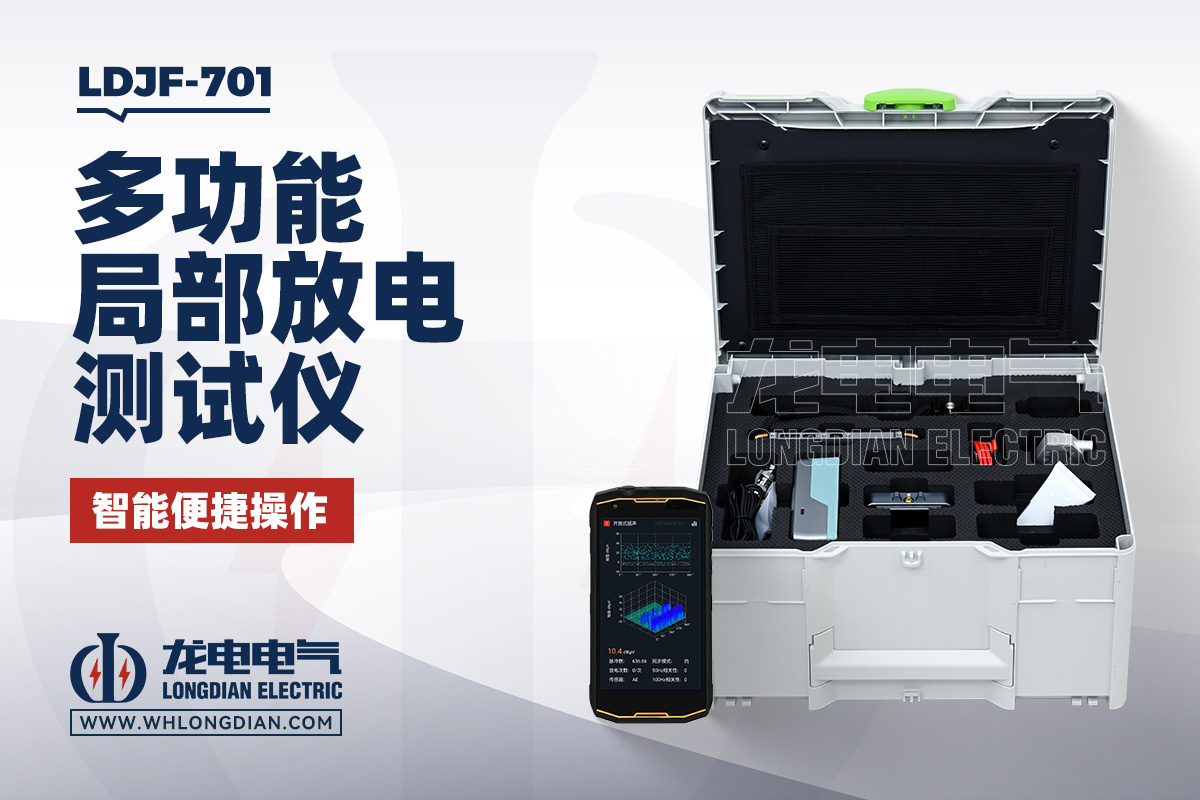

说到设备，现场最好带一台能支持多种检测原理的仪器，不同场合换不同传感器，灵活应对。武汉市龙电电气设备有限公司生产的LDFJ-701手持局部放电检测仪，就是这么一台多面手。它内置超声波传感器和暂态地电压（TEV）传感器，还能外接特高频天线、高频互感器、电缆专用传感器等。检测频段从30kHz覆盖到2.0GHz，TDR、PRPD、UHF这些原理都能支持。屏幕能显示时域波形、PRPD图谱、PRPS三维图谱，放电类型一目了然。而且它是非侵入式检测，不用停电，不用额外配高压源，现场拿着就走，比传统的脉冲电流法省事多了。

数据管理也实用。LDFJ-701支持手机APP控制，测试界面切换传感器很方便。PRPS图谱能保存，U盘导出或者蓝牙分享都行。阈值可以自定义，检测到异常自动报警。对于电缆局放这种需要长期跟踪的项目，数据积累很重要，同一根电缆不同时间测的数据对比，能看出局放发展趋势，比单次测量更有价值。

选方法的时候，还得考虑电缆类型和现场条件。短电缆、接头少，TDR直接上。长电缆、多接头，UHF+HFCT先筛查，再配合TDR精确定位。放电类型不明，PRPD图谱先看一下。GIS设备内部，UHF是首选，因为电磁波在金属腔体里传播特性好。架空线路或者开关柜，TEV和超声波可能更实用。没有万能的方法，只有最合适的方法。

最后唠叨一句，局放定位不是一锤子买卖。测一次找到位置，处理完还得复测，确认局放确实消除了。有些缺陷处理完表面看没问题，但内部损伤还在，过段时间又复发。所以数据要存档，趋势要跟踪。像LDFJ-701这种能存大量数据、支持历史对比的设备，在这方面挺有帮助。电缆安全运行，靠的是持续监测和及时干预，不是一次检测就万事大吉。
