蓄电池充放电测试仪，并联用还是串联用？现场老师傅也常搞混

现场做蓄电池充放电测试，接线方式是个绕不开的话题。有人习惯并联，有人坚持串联，还有人两种混着用。其实没有绝对的对错，关键看电池组的结构、测试目的，以及你手里的设备支不支持。

并联接线：扩容不降压，但有个坑

并联的本质是加容量。两块12V100Ah的电池并在一起，电压还是12V，容量变成200Ah。测试仪如果只支持固定电压等级，并联是个省事的办法，不用换设备。但并联有个隐蔽的风险：电池之间的内阻差异。新电池和旧电池并联，旧电池内阻大，充的时候新电池先满，放的时候旧电池先空。测试仪测出来的整组数据是"平均脸"，看不出单体短板。你以为整组容量还有80%，实际上某节电池可能已经掉到60%了。

另外并联接线对测试仪的电流能力要求高。容量翻倍，充放电电流也得翻倍。测试仪功率不够，充得慢、放得浅，数据失真。接线也得注意，每路并联支线的线径、长度尽量一致，否则电流分配不均，测试结果更没谱。

串联接线：升压不加容，但能看清每节电池

串联是电力系统最常见的配置。变电站直流屏、通信电源、UPS，基本都是24节12V电池串成220V，或者108节2V电池串成220V。串联的好处是电压叠加，容量不变，测试仪按整组电压选型就行。更重要的是，串联结构下单节电池的电压、内阻、容量变化，在整组电压曲线上会体现出来。测试仪如果能做到单体监测，很容易定位落后电池。

串联的麻烦在于"木桶效应"。整组容量取决于最差的那一节。一节电池硫化、失水、内阻增大，整组性能跟着掉。测试仪做串联充放电时，必须有过压、欠压、反接保护。某一节电池电压异常，设备要能及时切断，不能"带病"继续充放。另外串联数量多的时候，接线繁琐，容易接反。测试仪最好有极性检测和接线提示，减少人为失误。

混联结构：先串后并，测试最头疼

有些大型储能电站或者数据中心，电池组先串成模组，再并联成系统。这种结构测试最复杂，串联部分要看单体一致性，并联部分要看支路均衡性。测试仪如果只支持单一接线模式，根本测不出问题在哪。得选支持多通道、能同时监测多串并联支路的设备，数据才有价值。

选测试仪，接线灵活性是硬指标

现场工况千变万化，今天测一组24节串联的直流屏，明天可能测四组并联的通信电源。测试仪要是只能固定一种接线方式，设备利用率太低。理想的配置是一台主机，通过不同的接线模块或者通道扩展，串并联都能覆盖。电压范围要宽，从单节2V到整组500V都能接。电流范围也要可调，小电流做核对性放电，大电流做容量测试。

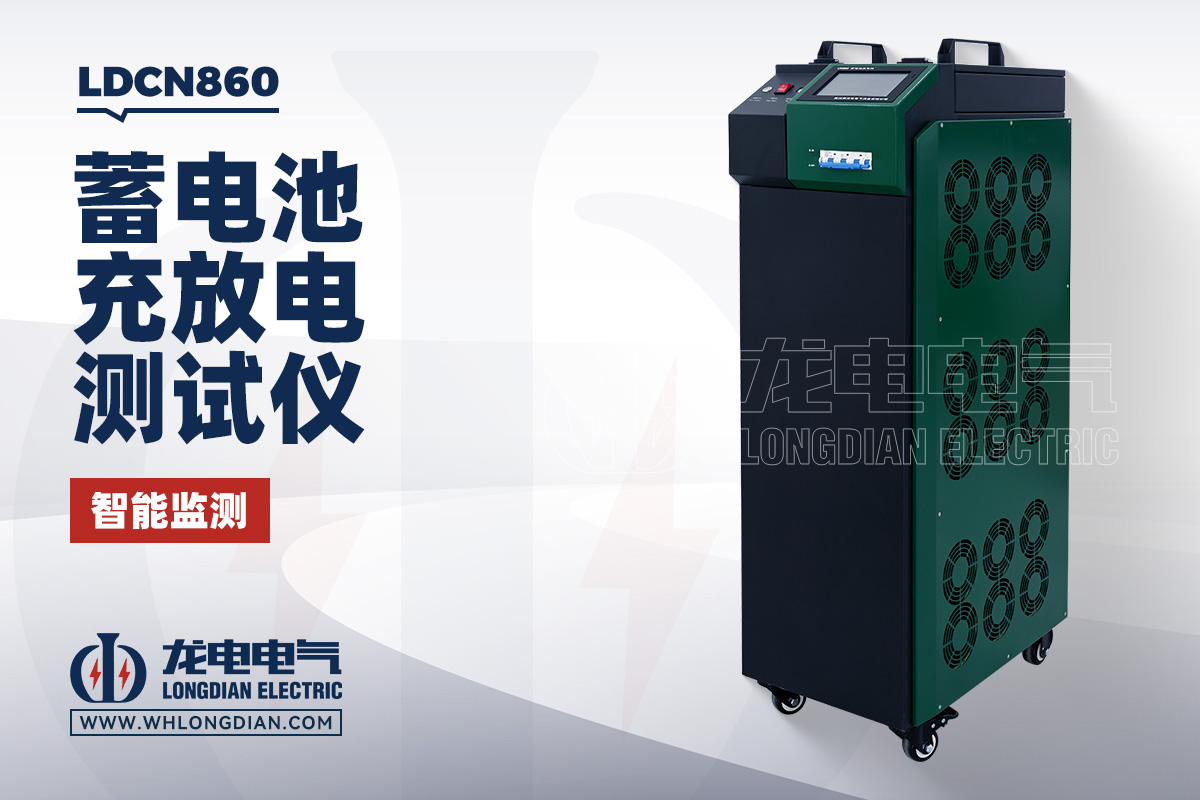

武汉市龙电电气设备有限公司生产的蓄电池充放电测试仪，在接线灵活性上做了不少功课。支持串联、并联、混联多种接线方式，电压电流范围覆盖常见电力系统配置。单体监测模块可以选配，串联测试时能逐节看电压变化，并联测试时能分路看电流均衡。接线有极性保护和接线提示，接反了设备报警，不会烧保险。

另外，串联测试时最怕某一节电池突然开路或者短路，整组电压突变。测试仪的采样速度和保护响应得够快，毫秒级捕捉到异常立即切断。龙电电气的设备在这方面做了优化，采样频率和保护阈值可以按现场情况设定，不是一刀切的固定值。

最后说两句现场经验

并联测试，尽量选同批次、同状态、同容量的电池。新旧混并，数据没意义。串联测试，定期做单体电压巡检，落后电池早发现早更换。混联系统，建议分步测：先串后并，逐层排查。

接线方式选对了，测试仪用对了，蓄电池的"体检报告"才靠谱。别为了省事随便并一串、串一组，数据不准，后续维护全是坑。
