变压器直阻和变比分开测太折腾？LDZRC-2000综合测试仪接线一次全搞定

干变压器试验的班组都懂这个痛：一台变压器出厂或交接，直流电阻测试和变比组别测试是两道必做的工序。传统做法是先用直阻仪测六相直流电阻，拆线、收仪器、再搬变比仪过来、重新接线、再测变比和组别——两台仪器、两次接线、两套操作流程，中间还得等直阻测试的放电时间。碰上工期紧、停电窗口短的时候，这种"拆拆装装"的模式能把人急出一身汗。更麻烦的是，两次接线如果接错了相序，数据对不上，回头排查原因又是半天。有没有一种办法，让直阻和变比共用一套接线，一台仪器从头到尾一次搞定？

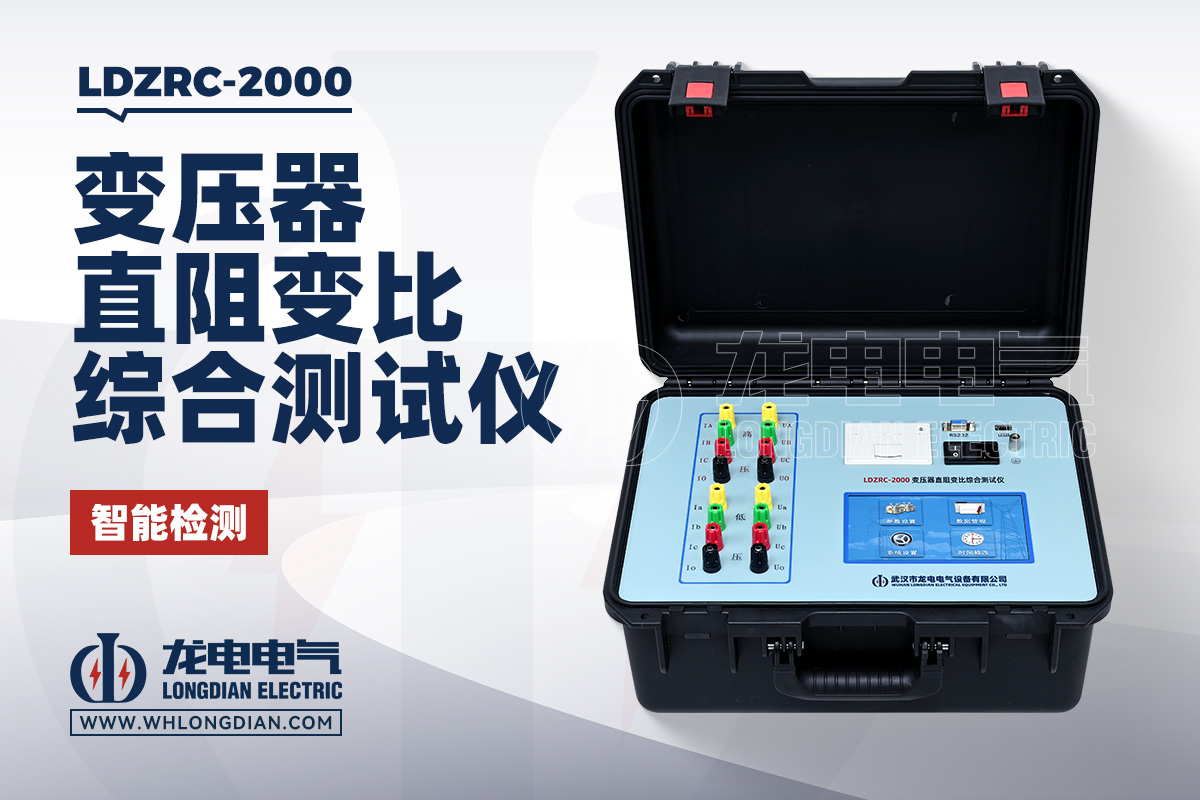

武汉市龙电电气设备有限公司针对变压器试验中的这个老大难问题，研发生产了LDZRC-2000变压器直阻变比综合测试仪。这台仪器的核心思路很简单：把直流电阻测试和变比组别测试整合到一台设备里，高低压端各八个接线柱一次性接好，通过七寸触摸屏切换测试项目，直阻测完直接切变比，不用拆一根线。对于10kV、35kV等级的配电变压器，以及互感器、电动机、发电机等感性负载，这台仪器都能覆盖。

10A大电流直阻，从0.5mΩ到50kΩ全量程覆盖

直流电阻测试最怕什么？小电阻测不准、大电阻测不到。LDZRC-2000变压器直阻变比综合测试仪的直阻功能设计了6个电流档位：AUTO自动档、20mA、40mA、200mA、1A、3A、10A，根据负载自动匹配最佳电流。10A档可以测0.5mΩ到800mΩ的微小电阻，精度±(0.2%+2字)，最小分辨率0.1μΩ，对于大容量变压器低压绕组那种毫欧级别的直阻，数据稳得很；20mA档则能覆盖50Ω到50kΩ的大电阻范围，精度±(0.5%+2字)，高压绕组或者一些高阻值设备也能测。

最实用的是AUTO自动电流档位。很多班组人员不清楚被试品的阻抗范围，选电流档位时要么选小了充半天电没反应，要么选大了仪器报警。LDZRC-2000的自动档会根据负载阻抗自动选择最合适的电流，省去了人工判断的麻烦。测试过程中还可以直接切换有载分接开关，仪器自动刷新数据，不用复位重新测，这对于有载调压变压器来说省了不少时间。

变比0.9到10000，Z型变、整流变、接地变都能测

变比测试方面，LDZRC-2000变压器直阻变比综合测试仪的量程覆盖0.9到10000，角度范围0-360°。0.9-500范围内精度±(0.1%+2字)，501-2000范围内±(0.2%+2字)，2001-10000范围内±(0.5%+2字)，角度精度±0.2°。这个精度水平对于交接试验和预防性试验的要求来说绰绰有余。

仪器内部采用三相精密逆变电源，输出电压根据负载自动调节，消除了市电电压谐波对测量结果的影响。就算是现场用发电机供电，波形质量差一些，对测量结果也没有明显干扰。三相输出电压同步采集，可以测量相间夹角，自动识别接线组别0-11。对于低压侧有多个绕组的整流变压器，低压侧不用拆线就能直接测变比和7.5°的角度偏差，这个设计在实际现场特别省事。

Z型变压器、整流变压器、接地变压器、电炉变压器这些特种变压器，普通变比仪经常"认不出来"。LDZRC-2000在设备类型选项里内置了这些型号，选择后仪器自动调整输出波形和算法，不用操作人员去记复杂的接线公式。输入额定参数后，仪器还能自动测量变压器变比值、误差值和分接开关分接位，最多支持99个分接点位的分接开关，哪怕分接不对称也能准确识别位置。

七寸触摸屏+中英文切换，强光下照样看得清

现场试验环境千差万别，有时候在变电站户外场地，太阳直射屏幕反光严重，传统液晶屏根本看不清。LDZRC-2000变压器直阻变比综合测试仪配备七寸高亮度触摸彩色液晶，数字调节背光，强光下显示依然清晰。全触屏操作，参数设置、测试启动、数据查看、打印存储，手指点几下就完成。中英文界面自由切换，对于一些涉外项目或者有外籍技术人员参与的场合，沟通成本也降下来了。

测试界面设计得很直观：直阻手动模式下，测完一相自动放电，听到"滴"的一声提示音后按继续测下一相；直阻自动模式下，六相一次性自动测完，放电结束后直接显示结果。变比测试支持单相和三相两种模式，三相模式下测完自动显示变比值、误差、组别和角度偏差。所有测试结果可以通过内置热敏打印机现场打印，也可以插U盘导出数据，或者通过串口通讯上传至上位机软件。

温度换算+多重保护，数据可靠人也安全

变压器直流电阻受温度影响很明显，同一台变压器夏天测和冬天测，数值可能差不少。LDZRC-2000变压器直阻变比综合测试仪内置温度换算功能，测试时输入当前绕组温度，仪器自动换算到标准温度下的电阻值，不同时间、不同环境测的数据可以直接对比，不用人工查表计算。绕组材质可以选择铜或铝，折算温度也可以按需设置，灵活性很高。

安全保护方面，仪器设计了放电声响报警，测试结束后蜂鸣器提示放电状态，操作人员听到提示后再拆线，避免电感放电伤人。电源过热保护、电压反接保护、输出全短路保护、高低压反接保护、变压器匝间短路保护、分接开关分合不到位保护——这些保护机制层层设防，把现场可能出现的误操作和意外情况都考虑进去了。测量完感性负载不能直接拆测试线，一定要等放电指示完毕，这个规矩老电工都懂，但新手容易疏忽，仪器的声光报警就是一道额外的安全提醒。

一台顶两台，现场少搬一次仪器就少一分出错概率

从成本账来算，LDZRC-2000变压器直阻变比综合测试仪一台设备替代了传统的直阻测试仪+变比测试仪两台仪器，采购成本降低、维护成本降低、校准成本也降低。更重要的是现场效率的提升：接线一次、测试两项，不用在两台仪器之间来回切换，不用反复确认接线相序对不对，不用等第一台仪器收好再搬第二台过来。对于供电公司检修班组、变压器制造厂试验站、电力安装公司调试队这些高频使用场景，省下来的时间和人力，长期累积下来是一笔不小的账。

仪器整机功耗200W，电源AC220V±10%、50Hz±1Hz，保险管5A。工作环境温度-20℃到40℃，相对湿度小于80%RH不结露，南方湿热和北方低温都能正常工作。数据存储1000组，对于日常试验量来说完全够用。外形紧凑，一个人就能搬上车，到了现场往地上一放，接线、设置、测试、出报告，流程一气呵成。

武汉市龙电电气设备有限公司在电力检测设备领域深耕多年，LDZRC-2000变压器直阻变比综合测试仪是其在变压器试验领域的集成化解决方案。把直阻和变比两项核心试验整合到一台设备里，不是为了参数堆砌，而是为了解决"反复接线、效率低下、容易出错"这个一线班组的真实痛点。从10A大电流直阻到10000变比量程，从自动电流匹配到99档位分接开关识别，从七寸触摸屏到温度自动换算，每个功能点都指向同一个目标：让变压器试验更快、更准、更安全。

如果您的班组也在为变压器直阻和变比测试的反复接线头疼，或者正考虑更新试验设备，不妨了解一下LDZRC-2000变压器直阻变比综合测试仪。有时候，效率提升不是靠人加班加出来的，而是靠工具换出来的。一台好的综合测试仪，能让同样的停电窗口多完成几台变压器的试验，能让同样的班组人员少熬几个夜班——这笔账，怎么算都值。
