互感器的作用是什么？CT和PT在电力系统中到底起什么作用

变电站里那些看起来不起眼的铁疙瘩，到底在电网运行中扮演着什么角色？如果你拆开一座220kV变电站的保护屏柜，会发现几乎每一块表计、每一套保护装置背后，都连着一对互感器。互感器的作用说穿了就两件事：把一次侧的高电压、大电流，按固定比例转换成二次侧的低电压、小电流，既让测量仪表和保护装置能在安全电压下工作，又把高压设备和运行人员彻底隔离开。没有互感器，电能计量没法做，继电保护没法动，整个电网的监控体系都要瘫痪。

电流互感器简称CT，它的工作原理和变压器类似，一次绕组匝数很少，直接串在被测线路里，线路上的全部负荷电流或短路电流都从一次侧流过；二次绕组匝数较多，和测量仪表或保护装置的电流线圈串联，正常工作时二次回路近似短路状态，输出标准的小电流，通常是5A或者1A。互感器的作用在这里体现得很直接：一台额定变比400/5的CT，能把实际400安培的一次电流精确转换成5安培的二次电流，电流表、电能表、继电保护装置只需要按5A的量程来设计，既简化了设备制造，又保证了测量精度。CT的二次侧有一个铁规矩——绝对不能开路。一旦二次回路断开，一次侧的大电流全部变成励磁电流，铁芯高度饱和，二次侧会感应出数千伏的高压，轻则烧毁设备，重则危及人身安全，这是每个继保人员上岗第一天就要牢记的。

电压互感器简称PT，结构和CT正好反过来。PT的一次绕组并联在高压线路上，匝数很多；二次绕组匝数少，输出标准的低电压，通常是100V或者100/√3 V。互感器的作用在PT身上同样明显：它把几十千伏甚至几百千伏的高电压，按比例降到100V的安全等级，供电压表、功率表、继电保护装置使用。PT的二次侧严禁短路，因为二次绕组阻抗很小，短路时会产生很大的短路电流，瞬间就能把互感器烧毁。现场做PT试验时，接线顺序和CT完全不同，这一点必须区分清楚。

从应用场景来看，互感器的作用远不止简单的"变比变换"。在计量领域，CT和PT配合电能表完成有功、无功电能的精确计量，直接关系到供电企业和用户的电费结算，所以计量用互感器对精度要求极高，通常要达到0.2S级甚至0.1S级。在继电保护领域，CT为差动保护、过流保护、距离保护提供电流信号，PT为方向保护、低电压保护、同期并列提供电压信号，保护装置的动作灵敏度和选择性很大程度上取决于互感器的传变特性是否准确。在系统监控领域，调度自动化系统通过采集互感器二次侧的电压电流数据，实时掌握电网运行状态，实现遥测、遥信、遥控。可以说，互感器是连接一次设备和二次系统的桥梁，它的可靠性直接决定了整个电力二次系统的运行质量。

正因为互感器的作用如此关键，电力行业对互感器的定期检测要求非常严格。新互感器投运前要做交接试验，运行中的互感器每年或每两年要做预防性试验，试验项目包括伏安特性测试、变比测试、极性测试、二次绕组电阻测试、二次负荷测试、比差角差测试等。伏安特性曲线能反映互感器的铁芯饱和程度，是判断互感器是否还能正常工作的核心依据；变比和极性测试则是防止接线错误导致保护误动或计量失准的基础项目。过去这些测试需要伏安特性测试仪、变比测试仪、直流电阻测试仪等多台设备配合，现场搬来搬去，接线改来改去，一个CT全套试验下来少说也要两三个小时。

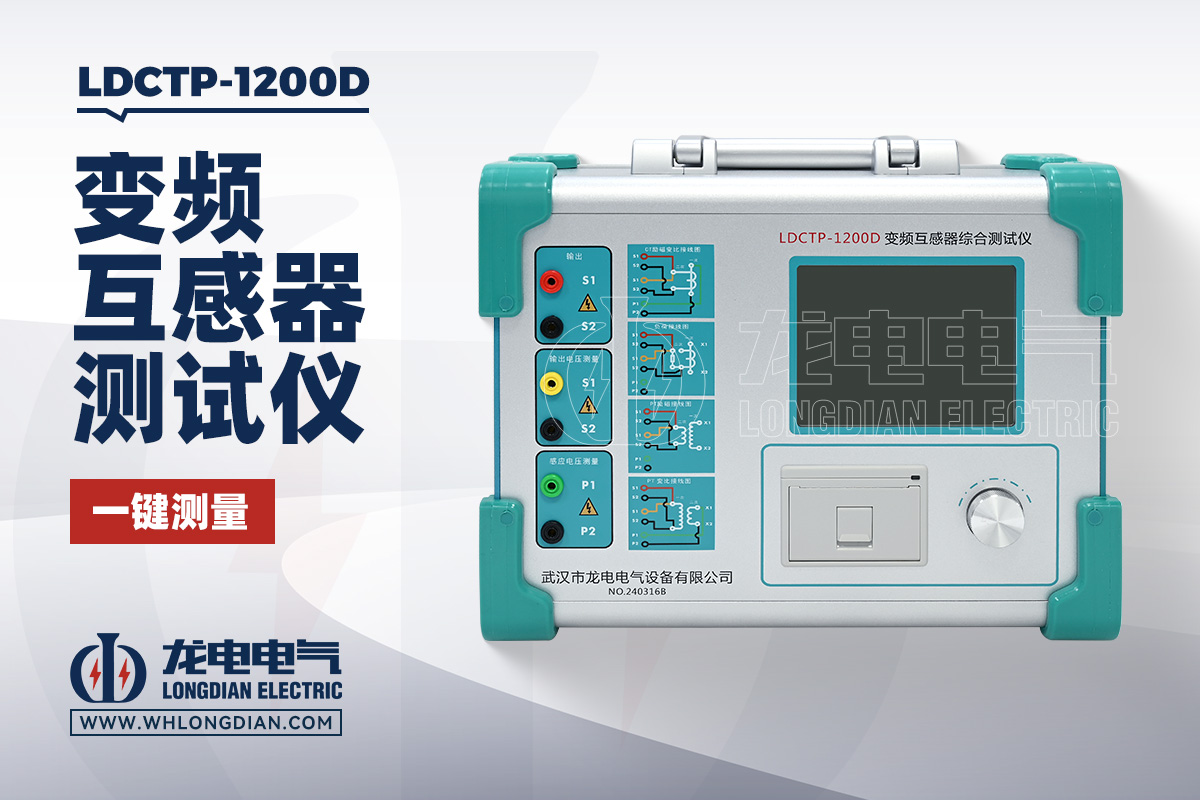

现在一台变频互感器综合测试仪就能把这些问题全解决。武汉市龙电电气设备有限公司研发生产的LDCTP-1200D变频互感器综合测试仪，就是针对现场互感器试验的痛点设计的。它采用低频大功率变频技术，在较低输入功率条件下就能输出高电压，解决了传统设备面对高拐点电压CT时升压困难的问题，拐点电压最高能测到80kV。功能上覆盖了CT的励磁特性（伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差、角差、10%误差曲线、暂态特性等全部项目，PT的励磁特性、变比、极性、二次绕组电阻也能一并完成。除了二次负荷测试外，CT的直阻、励磁、变比、极性测试采用同一套接线方式，不用反复拆线改线，操作效率提升很明显。

LDCTP-1200D变频互感器综合测试仪的另一个实用之处是自动计算和智能诊断。试验过程中仪器自动给出拐点电压、拐点电流、准确限值系数ALF、仪表保安系数FS、二次时间常数Ts、剩磁系数Kr等参数，还能依照互感器的类型和级别自动选择GB1208、GB16847、GB1207等标准进行测试判定。现场老师傅不用翻规程、不用拿计算器，测试完成后直接看结果就行。仪器重量大约7公斤，配上拉杆箱一个人就能拎着走，上变电站二楼保护室不用喊人抬。内置3000组数据存储，掉电不丢失，支持U盘导出和PC生成报告，试验数据管理也很方便。

说到底，互感器的作用再怎么重要，也得靠定期、准确的试验来保障。一台CT如果伏安特性已经劣化、拐点电压明显下降，保护装置在区外故障时就可能饱和误动；一台PT如果变比偏差超标，电能计量就会出现系统性误差。这些问题靠肉眼看不出来，只能靠专业的互感器测试仪来发现和量化。LDCTP-1200D变频互感器综合测试仪把现场需要的功能做全了、做稳了，从交接试验到定期定检都能覆盖，是电力运维班组完成互感器特性试验的实用工具。
