绝缘电阻测试仪的测量范围有多大？不同电压等级设备该如何选择

绝缘电阻测试仪究竟能测多大的电阻值？500V、1000V、2500V和5000V测试电压有什么区别？在电力设备检修和预防性试验中，很多用户购买设备时最关心的问题之一就是绝缘电阻测试仪的测量范围。如果测量范围选择不合理，不仅影响测试结果的准确性，还可能无法满足实际工作需求。

绝缘电阻测试仪又称兆欧表，是用于测量电气设备绝缘性能的重要仪器。通过向被测设备施加直流高压，测量流过绝缘介质的泄漏电流，从而计算出绝缘电阻值。绝缘电阻测试仪广泛应用于变压器、电机、电缆、开关柜、互感器以及发电设备等电力设备的绝缘状态检测。

从测量原理来看，绝缘电阻测试仪的测量范围主要由输出电压等级和内部测量电路决定。随着现代电子技术的发展，目前市场上的绝缘电阻测试仪测量范围已经从早期的几百兆欧扩展到数十太欧（TΩ）甚至更高。

一般来说，常见的绝缘电阻测试仪测量范围如下：

500V绝缘电阻测试仪通常用于低压配电设备、电气线路以及家用电器检测，测量范围一般可达到0～20GΩ或更高。

1000V绝缘电阻测试仪适用于低压电机、配电柜以及工业控制设备，测量范围通常在0～40GΩ以上。

2500V绝缘电阻测试仪主要用于中压电机、电缆及部分电力设备检测，测量范围可达到数百GΩ。

5000V绝缘电阻测试仪则广泛应用于高压电机、变压器、电力电缆以及变电站设备绝缘试验，其测量范围通常可覆盖0～10TΩ甚至更高水平。

需要注意的是，绝缘电阻测试仪的测量范围并非越大越好。对于不同电压等级设备，应选择匹配的测试电压。若测试电压过低，可能无法发现绝缘缺陷；而测试电压过高，则有可能对部分设备绝缘造成额外应力。

例如低压控制回路通常采用500V或1000V测试；10kV电机和高压电缆则多采用2500V或5000V测试；大型电力变压器、高压GIS设备则需要根据相关标准选择适当测试电压进行绝缘电阻测量。

除了测量范围之外，绝缘电阻测试仪还应具备吸收比（DAR）和极化指数（PI）测试功能。因为单纯依靠绝缘电阻数值，有时难以准确判断设备内部绝缘状态。通过分析吸收比和极化指数，可以更加全面地评估绝缘老化、受潮及污染情况。

在实际工作中，很多用户发现同一设备在不同天气条件下测试结果存在较大差异。这是因为环境温度和湿度会直接影响绝缘电阻测量值。通常情况下，温度升高时绝缘电阻下降；湿度增大时泄漏电流增加。因此，在进行绝缘电阻测试时，应记录环境参数，并按照标准要求进行温度换算。

此外，测试前的放电工作同样十分重要。特别是大型变压器、电缆和电容性设备，在完成绝缘电阻测试后往往会残留一定电荷。如果不及时放电，不仅影响后续测试结果，还可能对操作人员造成安全风险。

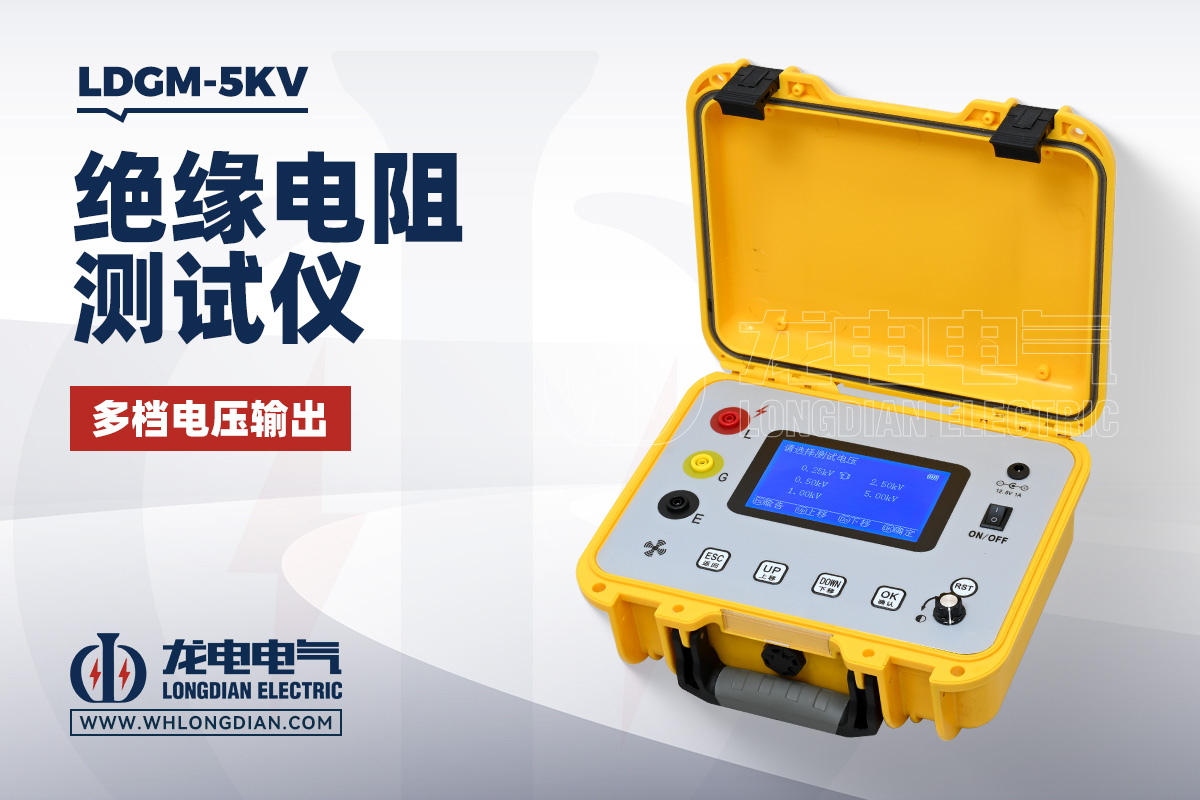

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，采用高精度数字测量技术和智能微处理器控制系统，具备500V、1000V、2500V、5000V多档测试电压选择。设备测量范围宽、测试精度高，支持绝缘电阻、吸收比和极化指数自动测试，并具有自动放电和数据存储功能，广泛应用于变电站、电厂、电力施工单位以及设备制造企业。

随着状态检修技术的发展，绝缘电阻测试已经成为电力设备健康评估的重要手段之一。选择合适测量范围的绝缘电阻测试仪，不仅能够提高检测效率，还能及时发现绝缘缺陷，为设备安全运行提供可靠依据。

总体来看，绝缘电阻测试仪的测量范围从几兆欧到数十太欧不等，不同设备应根据额定电压和测试标准选择合适的测试电压等级。对于电力行业用户而言，配置性能稳定、测量范围宽广的绝缘电阻测试仪，能够更好地满足日常检修和预防性试验需求。
