低电压短路阻抗法为何能发现变压器内部故障？深入解析电抗参数与绕组几何结构的关系

为什么有些变压器没有出现绝缘击穿，却已经存在绕组变形？为什么一次短路冲击后，直流电阻测试正常，但设备运行风险却明显增加？这时候，低电压短路阻抗法往往能够提前发现问题。在变压器状态检修中，低电压短路阻抗法已经成为判断绕组机械状态的重要试验方法，也是电网、发电厂及大型工业企业交接试验和预防性试验中的重点检测项目。对于运行中的大型电力变压器而言，低电压短路阻抗法不仅能够反映绕组结构是否发生变化，还能够发现肉眼无法观察的内部机械损伤。

很多人认为短路阻抗只是一个电气参数，其实它与变压器内部绕组的空间结构密切相关。理解两者之间的关系，就能明白为什么低电压短路阻抗法能够有效发现变压器内部故障。

短路阻抗到底测量的是什么？

变压器短路阻抗，是指将一侧绕组短接，在另一侧施加较低电压，使绕组中流过额定电流时所需要施加的电压百分比。由于试验电压通常仅为额定电压的几百分点，因此称为低电压短路阻抗法。

在这一过程中，测得的参数主要包括：

• 短路阻抗（Uk%）

• 短路电压

• 短路电流

• 有功损耗

• 电抗分量

• 电阻分量

其中，真正反映绕组机械状态变化的是电抗参数。

为什么电抗参数能够反映内部故障？

对于变压器来说，漏电抗主要来源于绕组之间未能耦合的磁通，而漏磁通大小又直接受到绕组几何结构影响。

简单来说，当变压器制造完成后，其绕组之间的：

• 轴向距离

• 径向距离

• 匝间排列

• 铁芯相对位置

• 压紧力

都保持固定，因此对应的漏磁场也基本恒定，最终形成稳定的短路阻抗值。

一旦发生以下情况：

• 外部短路冲击；

• 大电流故障；

• 运输震动；

• 吊装碰撞；

• 长期运行导致压紧力下降；

绕组便可能出现轴向位移、径向鼓包、局部塌陷或整体偏移。这些几何尺寸虽然变化只有几毫米甚至更小，却足以改变漏磁通分布，使漏电抗发生变化，最终导致短路阻抗数值偏离出厂值。

因此，低电压短路阻抗法实际上检测的并不是"故障本身"，而是检测故障导致的结构参数变化。

电抗参数与绕组几何结构之间有什么关系？

很多现场技术人员都会问："为什么绕组稍微移动一点，阻抗变化就这么明显？"

原因在于漏电抗近似与绕组的几何尺寸成函数关系，包括：

• 绕组高度；

• 平均半径；

• 两绕组之间距离；

• 漏磁通路径长度；

• 铁芯窗口尺寸。

例如，当绕组发生轴向压缩时，漏磁场分布会重新调整，漏电抗通常下降；当绕组发生径向膨胀时，绕组间距离增加，漏磁通增大，漏电抗则可能上升。

因此，在工程实践中，经常会看到：

• 阻抗增加2%～3%，对应轻微绕组鼓包；

• 阻抗变化超过4%，可能存在明显机械变形；

• 三相阻抗偏差明显，则说明局部绕组受力不均或存在单相结构异常。

正因为电抗参数与绕组几何结构具有高度对应关系，所以低电压短路阻抗法成为检测绕组变形最直接、最有效的方法之一。

哪些内部故障可以通过低电压短路阻抗法发现？

在实际检修中，低电压短路阻抗法能够发现的故障远比很多人想象得更多，例如：

• 绕组整体位移；

• 绕组鼓包变形；

• 绕组压缩；

• 匝间支撑松动；

• 铁芯松动导致磁路变化；

• 运输过程中产生的机械变形；

• 短路电动力造成的绕组变形；

• 大容量变压器长期运行后的结构变化。

尤其是在经历系统短路事故后，即使变压器仍能正常运行，也建议及时开展低电压短路阻抗测试，以便尽早发现潜在隐患，避免故障进一步扩大。

如何提高短路阻抗测试结果的准确性？

由于短路阻抗变化通常只有几个百分点，因此测试设备的稳定性和精度尤为重要。

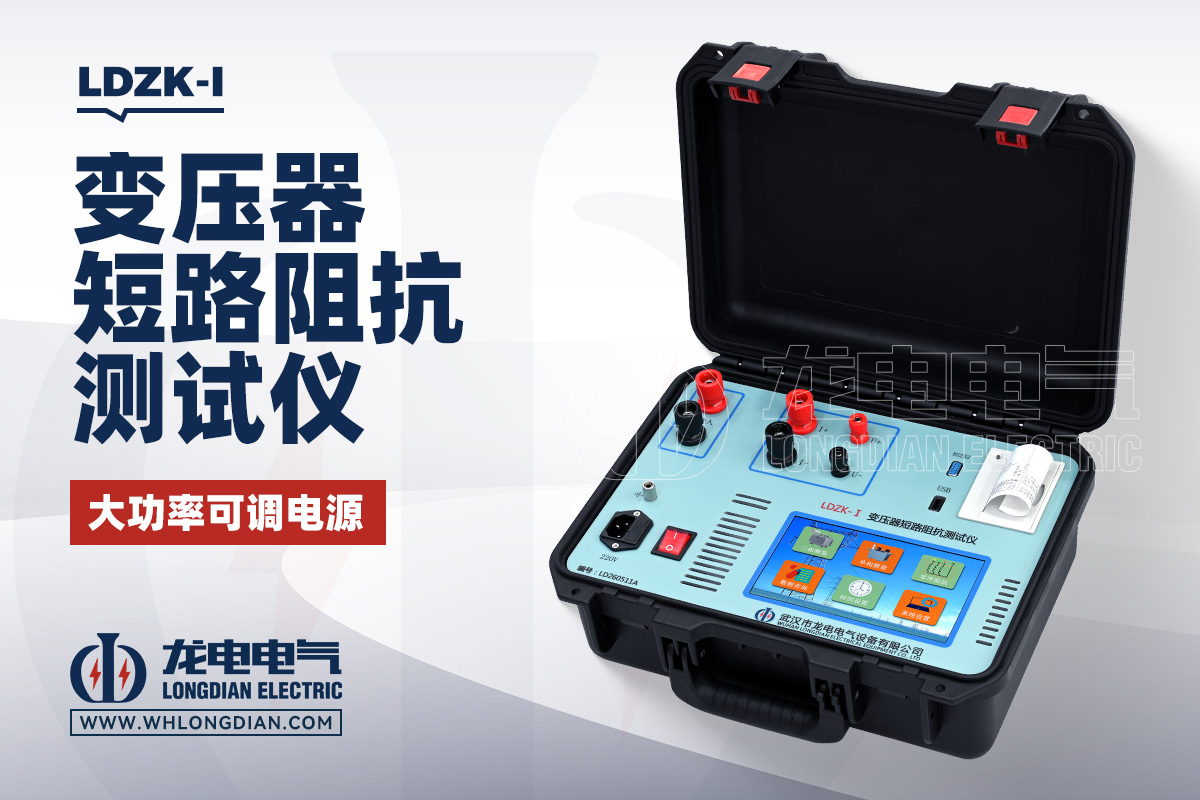

武汉市龙电电气设备有限公司研发生产的LDZK-I变压器短路阻抗测试仪，专门针对现场试验环境进行了优化设计，可广泛应用于电网公司、变电站、电厂、设备制造企业及第三方检测机构。

产品具备以下优势：

内置2000W大功率可调交流电源，输出范围0～220V、最大10A，支持自动调压，无需额外配置调压器，现场接线更加简单，试验效率明显提高，尤其适用于户外和检修现场使用。

同时，设备支持三相短路阻抗、单相短路阻抗及零序阻抗测量，兼容Y/d、D/y等多种变压器接线方式，并适用于三绕组变压器检测，一台设备即可满足不同型号变压器的测试需求。

为了保证测试结果的可靠性，LDZK-I采用先进的A/D同步交流采样技术结合数字信号处理算法，实现电压、电流同步采集。其中，电压、电流测量精度达到**±（读数×0.2%+3字），短路阻抗测量精度达到±0.5%**，能够准确识别细微的阻抗变化，为绕组状态评估提供可靠的数据依据。

此外，设备操作流程简单，自动完成数据采集、计算和结果显示，可有效减少人工计算误差，提高现场检测效率。

为什么越来越多电力单位重视低电压短路阻抗法？

随着电网设备逐步向状态检修转变，仅依靠传统绝缘试验已难以及时发现绕组机械损伤。而低电压短路阻抗法能够在设备仍具备正常绝缘性能时，就发现内部几何结构变化，实现故障早发现、早处理。

特别是在大型电力变压器、高压配电变压器以及长期重载运行设备中，定期开展低电压短路阻抗法检测，结合历史数据进行趋势分析，不仅可以准确判断绕组是否发生变形，还能为设备寿命评估、检修决策和风险预警提供重要依据。

变压器内部故障往往不是突然形成，而是从细微的机械结构变化开始。低电压短路阻抗法之所以能够发现变压器内部故障，关键就在于它能够敏锐反映电抗参数的变化，而电抗参数又与绕组几何结构保持着高度对应关系。通过长期跟踪短路阻抗数据，可以及时发现绕组位移、变形及结构松动等潜在问题，为变压器安全稳定运行提供可靠保障。

对于需要开展高精度短路阻抗检测的用户来说，武汉市龙电电气设备有限公司研发生产的LDZK-I变压器短路阻抗测试仪，凭借内置大功率可调电源、多功能测试能力及高精度同步采样技术，可为变压器状态检修和质量验收提供高效、准确、可靠的测试解决方案。
