互感器伏安特性测试仪与局放测试仪如何联合判断互感器绝缘老化？一文讲透检测思路

互感器运行多年后，为什么有的设备电气参数仍然正常，却在停电检修时发现绝缘已经严重劣化？为什么单独进行伏安特性试验没有明显异常，而投入运行后却频繁出现局部放电？实际上，互感器伏安特性测试仪与局放测试仪结合判断互感器绝缘老化，已经成为越来越多电网、电厂和设备运维单位采用的综合检测方法。相比单一检测手段，两种设备优势互补，能够更全面地反映互感器的电磁性能和绝缘健康状态，提高缺陷发现率。

互感器作为电力系统测量、保护和计量的重要设备，其长期承受工频电压、过电压以及环境温湿度变化的影响，绝缘材料会逐渐出现老化、受潮、局部裂纹甚至内部气隙。当绝缘性能下降到一定程度时，虽然互感器仍能正常运行，但内部已经可能发生微弱局部放电。如果仅依赖传统电气参数检测，部分早期绝缘缺陷很容易被遗漏，因此，互感器伏安特性测试仪与局放测试仪结合判断互感器绝缘老化具有更加重要的实际意义。

互感器伏安特性测试主要用于评价铁芯磁路和绕组性能。通过测量励磁特性曲线、伏安特性曲线、变比、极性、绕组电阻等参数，可以判断互感器是否存在匝间短路、铁芯饱和点变化、绕组变形以及磁性能下降等问题。如果测试得到的励磁曲线相比出厂数据明显提前进入饱和区，或者拐点电压下降，就说明互感器内部磁路状态已经发生变化。这类异常虽然未必完全由绝缘老化引起，但往往意味着设备内部已经出现结构性变化，需要进一步开展绝缘状态检测。

局部放电检测则主要关注绝缘系统是否存在放电活动。当绝缘介质内部形成气隙、裂纹或受潮区域时，在电场作用下便可能产生局部放电。虽然每次放电能量很小，却会不断破坏绝缘材料，加速绝缘老化，最终发展为击穿故障。利用局放测试仪能够检测超声波、暂态地电压（TEV）以及高频电磁信号等放电特征，对互感器进行不停电或停电状态下的绝缘状态评估，从而发现肉眼无法观察到的潜在缺陷。

真正提高诊断准确率的关键，在于将两类检测数据进行综合分析。例如，当伏安特性测试结果正常，但局放测试发现放电量持续增大，说明互感器磁性能尚未受到明显影响，而绝缘系统已经开始老化，此时应加强跟踪监测；反之，如果伏安特性曲线明显异常，而局放信号较弱，则更可能是绕组变形、铁芯松动或匝间故障等电磁结构问题。只有将两种检测结果相互印证，才能更准确地判断设备缺陷性质，避免误判或漏判。

随着状态检修理念不断推广，越来越多电力企业已经将互感器伏安特性测试仪与局放测试仪结合判断互感器绝缘老化纳入年度预防性试验项目。尤其对于运行超过10年的电流互感器和电压互感器，采用综合检测方式能够更早发现绝缘隐患，为设备检修或更换提供可靠依据，同时降低突发故障风险。

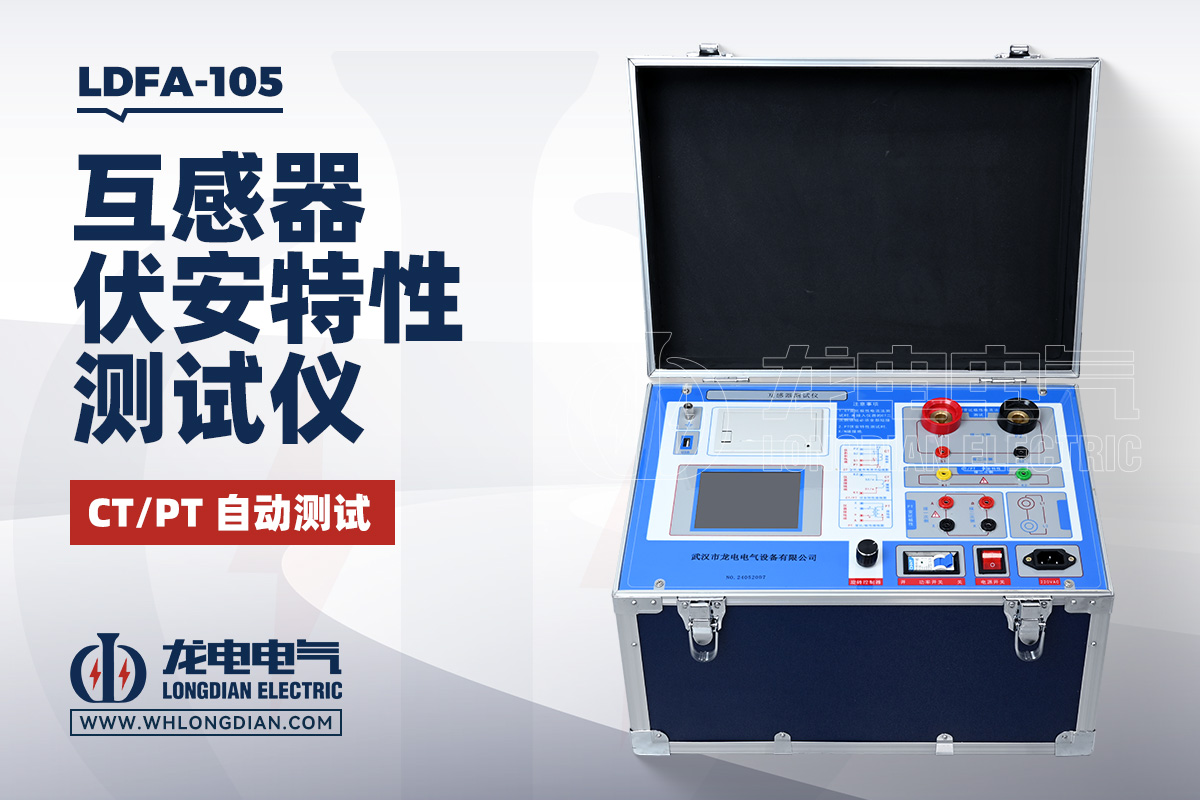

武汉市龙电电气设备有限公司针对互感器状态检测需求，研发生产了LDFA-105互感器伏安特性测试仪。该设备集CT伏安特性试验、励磁特性试验、变比测试、极性测试、绕组电阻测试及自动拐点计算等功能于一体，测试过程自动化程度高，测量精度稳定，适用于电流互感器、电压互感器的现场检测和出厂检验，大幅提高了检测效率和数据一致性。

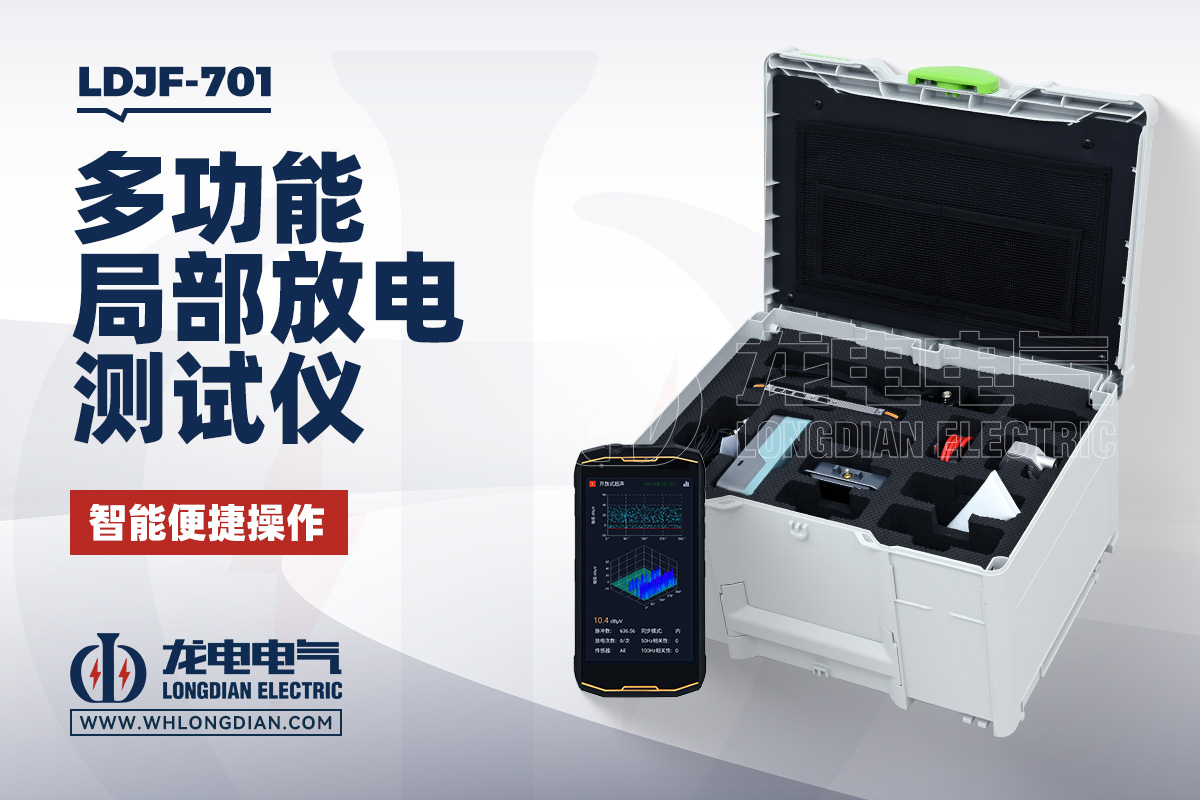

在绝缘状态检测方面，武汉市龙电电气设备有限公司推出的LDJF-701手持局放测试仪采用便携式设计，支持超声波、暂态地电压（TEV）等多种局部放电检测方式，能够快速识别开关柜、互感器、电缆终端及变压器等设备的局部放电信号。设备具有灵敏度高、抗干扰能力强、操作便捷等特点，特别适合变电站巡视、状态检修和故障排查工作，为运维人员提供更加直观、可靠的绝缘状态评估依据。

未来，互感器状态评价将更加注重多参数融合分析。单纯依赖伏安特性或局放检测，都只能反映设备健康状态的一个侧面，而互感器伏安特性测试仪与局放测试仪结合判断互感器绝缘老化，能够同时掌握互感器电磁性能和绝缘性能两大核心指标，实现由"单项检测"向"综合诊断"转变。对于电网运维单位、设备制造企业及第三方检测机构而言，这种联合检测模式不仅能够提高故障诊断准确率，还能为状态检修和设备全寿命周期管理提供更加科学的数据支撑。
