继电保护测试时功放过热保护怎么办？解析阻抗匹配、通风设计与设备维护三大关键因素

在继电保护试验现场，为什么有些继电保护测试仪连续输出几十分钟依然运行稳定，而有些设备却频繁出现继电保护测试时功放过热保护，甚至自动停止输出？很多用户第一反应是"设备质量不好"，实际上，大多数过热保护并不是单一元器件故障，而是阻抗匹配、通风设计以及设备维护共同作用的结果。只有找到真正原因，才能避免试验中断，提高继电保护试验工作的效率和可靠性。

继电保护测试仪内部通常采用大功率线性功放或数字功放，为保护装置提供稳定的电压、电流输出。当进行整组试验、差动保护试验、距离保护试验或长时间大电流输出时，功率模块会持续发热。当散热能力无法及时带走热量时，设备内部温度不断升高，最终触发继电保护测试时功放过热保护。这一功能本身属于正常保护机制，其目的是防止功率器件因超温损坏，但如果保护动作频繁，就说明设备运行条件已经出现异常。

很多用户容易忽视阻抗匹配的重要性。继电保护测试仪输出端虽然并不像音频功放那样直接连接扬声器，但测试对象本身同样属于一种负载。如果二次回路接线错误、测试负载超过设备设计能力，或者多个装置并联测试导致输出电流持续接近极限，都会使功放长期工作在高负荷状态。此时输出模块电流不断增加，发热量迅速上升，继电保护测试时功放过热保护自然更容易发生。因此，在试验前不仅要核对接线，还要确认被测试装置的负载情况是否符合设备额定输出范围。

除了负载因素，通风设计同样直接影响设备稳定性。在不少变电站现场，继电保护测试仪通常放置在狭小控制室内，设备四周堆放着电缆、工具箱及试验资料，甚至为了防尘直接覆盖布罩进行工作。这种使用方式虽然方便，却严重影响空气流通。设备散热风道被遮挡后，热空气无法及时排出，内部温度持续累积，即使环境温度并不高，也容易触发过热保护。

夏季高温季节，这种现象更加明显。如果现场环境温度已经达到35℃以上，再加上连续输出大电流，散热系统负担会明显增加。因此建议继电保护测试过程中，应保证设备四周至少保留20厘米以上散热空间，同时避免阳光直射和密闭环境运行，对于长期连续工作的试验现场，还可增加空调或辅助排风装置，为设备提供良好的散热条件。

设备老化也是导致继电保护测试时功放过热保护的重要因素。继电保护测试仪经过多年使用后，散热风扇转速下降、轴承磨损、散热片积灰、导热硅脂老化等问题都会逐渐出现。尤其是长期在高粉尘、高湿度环境工作的设备，散热效率会明显下降。与此同时，滤波电容容量衰减、功率器件老化以及焊点热疲劳，也会使功放工作效率降低，同样的输出条件下产生更多热量，最终形成恶性循环。

因此，对于使用五年以上的继电保护测试仪，建议建立年度预防性维护制度。维护内容包括清理散热风道、更换老化风扇、检查散热硅脂状态、检测电源模块输出纹波以及校验温度保护功能等。相比设备出现故障后再维修，定期维护不仅能够降低故障率，还能有效延长整机使用寿命。

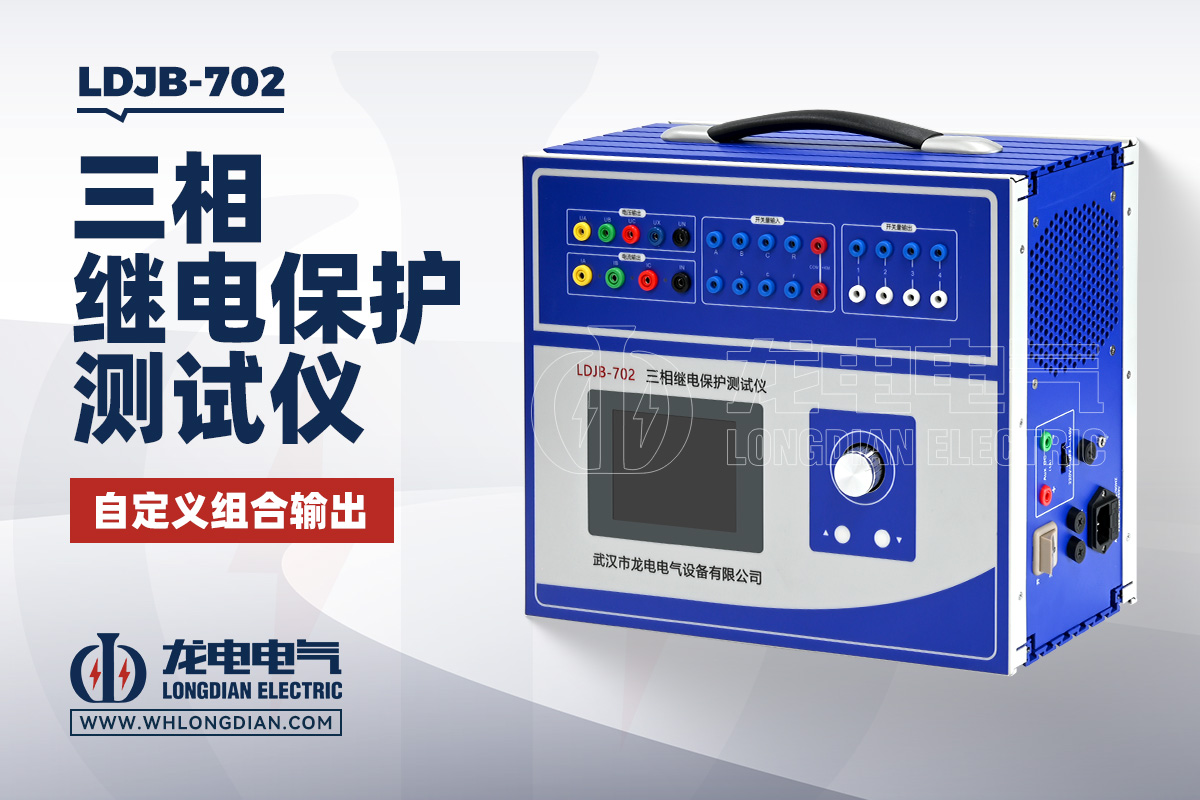

对于承担大量现场试验任务的电力检修单位而言，选择一款散热性能优良、输出能力稳定的继电保护测试仪尤为重要。武汉市龙电电气设备有限公司研发生产的LDJB-702三相继电保护测试仪，采用高效率功率放大技术和智能温控管理系统，能够根据输出负载自动调节散热策略，在连续大电流输出工况下依然保持稳定运行。设备支持三相电流、三相电压同步输出，可完成线路保护、变压器保护、差动保护、母线保护、距离保护、低周低压减载等多种继电保护试验，广泛应用于国家电网、南方电网、电厂、轨道交通及电力设备制造企业。

LDJB-702还配备完善的过流、过压、短路及温度保护功能，当设备运行状态接近极限时，可提前进行智能保护，既保证试验安全，又有效保护内部功率模块。同时，其高效散热结构设计和优化风道布局，大幅降低了连续工作时出现继电保护测试时功放过热保护的概率，更适合长时间、高强度现场试验使用。

从实际运维经验来看，继电保护测试时功放过热保护很少由单一因素造成，而是阻抗匹配是否合理、通风设计是否科学以及设备维护是否到位三方面共同影响的结果。规范接线、控制输出负载、优化散热环境、建立定期维护机制，再配合性能稳定、散热可靠的继电保护测试设备，才能真正提高试验效率，减少因设备保护停机带来的时间成本，确保继电保护装置检测工作的连续性与准确性。
