直流断路器为什么要做安秒特性试验？3个核心目的及试验意义解析

直流断路器为什么要做安秒特性试验？安秒特性试验主要检测什么？在变电站直流系统中，直流断路器通常承担着馈电线路的保护作用。如果上下级断路器之间的动作特性不匹配，当下级用电设备发生短路故障时，就可能出现上一级直流断路器越级跳闸的情况，不仅影响故障线路，还可能造成其他馈电线路失电。因此，对直流断路器进行安秒特性试验，核心目的就是掌握断路器在不同电流条件下的动作时间和脱扣特性，检查其动作性能是否满足实际保护配合要求。

直流断路器安秒特性试验，本质上是对断路器电流与动作时间之间关系进行测试。随着试验电流发生变化，断路器达到相应动作条件后会发生脱扣，测试设备则记录实际测试电流、动作时间以及断路器动作状态。通过多个测试点形成的测试数据和曲线，可以更加直观地了解断路器的安秒特性，为判断断路器动作性能提供依据。

直流断路器需要进行安秒特性试验，其中一个重要目的就是验证断路器动作特性是否与设计及整定要求相符。对于新装或运行中的直流保护电器，通过实际试验能够检查其动作电流、动作时间等参数，而不是仅依靠设备铭牌参数或理论数据进行判断。相关资料明确提出，对直流保护电器开展安秒特性测试，可以为运行维护部门提供动作特性的测试手段，并用于对动作特性及级差配合进行校验。

检验直流断路器的动作时间，是安秒特性试验的重要目的之一。不同测试电流下，直流断路器的脱扣时间并不相同，因此需要通过实际测试获得电流倍数与动作时间之间的对应关系。测试过程中，可以记录开始时间、测试电流倍数、测试时长、实际电流和动作状态，并形成相应的电流—时间曲线。通过这些测试数据，可以观察断路器在不同电流条件下的动作规律。

验证断路器的脱扣电流，也是直流断路器安秒特性试验的重要内容。在脱扣测试过程中，可以设置起始电流、终止电流、电流步长和时间步长，测试电流按照设定条件逐步增加，直到被测直流断路器发生脱扣，并记录实际脱扣电流。通过这一过程，可以获得断路器实际脱扣时对应的电流值，为判断其动作性能提供测试数据。

除了检查单台断路器的动作性能，直流断路器安秒特性试验还承担着验证上下级保护级差配合的重要作用。变电站直流馈电网络一般采用多级配电结构，上下级直流断路器需要按照一定的保护关系进行配置。当下级线路发生故障时，应尽可能由对应的下级保护装置先动作，而不能因为动作特性不匹配导致上级断路器先跳闸。通过回路测试，可以对多个断路器在同一测试条件下的动作情况进行观察，从而为直流保护级差配合的检查提供依据。

减少直流系统保护误动作和越级跳闸风险，也是开展安秒特性试验的重要意义。当断路器动作特性与实际设计要求不一致，或者上下级保护配合不合理时，故障发生后可能扩大停电范围。通过直流断路器安秒特性试验，可以在设备投运、检修和运行维护过程中及时发现相关特性问题，为后续调整和处理提供数据参考，从而提高直流保护系统运行的可靠性。

在实际测试中，安秒特性试验通常并非只进行一个测试点，而是可以根据需要开展单点测试和全点测试。单点测试主要针对某一设定电流倍数进行测试，获得对应的测试时长和动作状态；全点测试则可设置测试次数、起始比值和累加步长，对多个电流点依次进行测试，从而获取更加完整的测试数据。对于需要分析直流断路器整体动作特性的场景，多点测试数据具有更直接的参考价值。

此外，直流断路器安秒特性试验还可以结合回路内阻测试，对测试回路状态进行辅助判断。回路测试用于观察多个断路器的动作情况，内阻测试则用于测量测试回路内阻。当设置测试电流与实际测试电流出现差异时，还需要结合断路器触头接触电阻和连接线电阻等因素进行分析，并以实测电流作为测试判断依据。

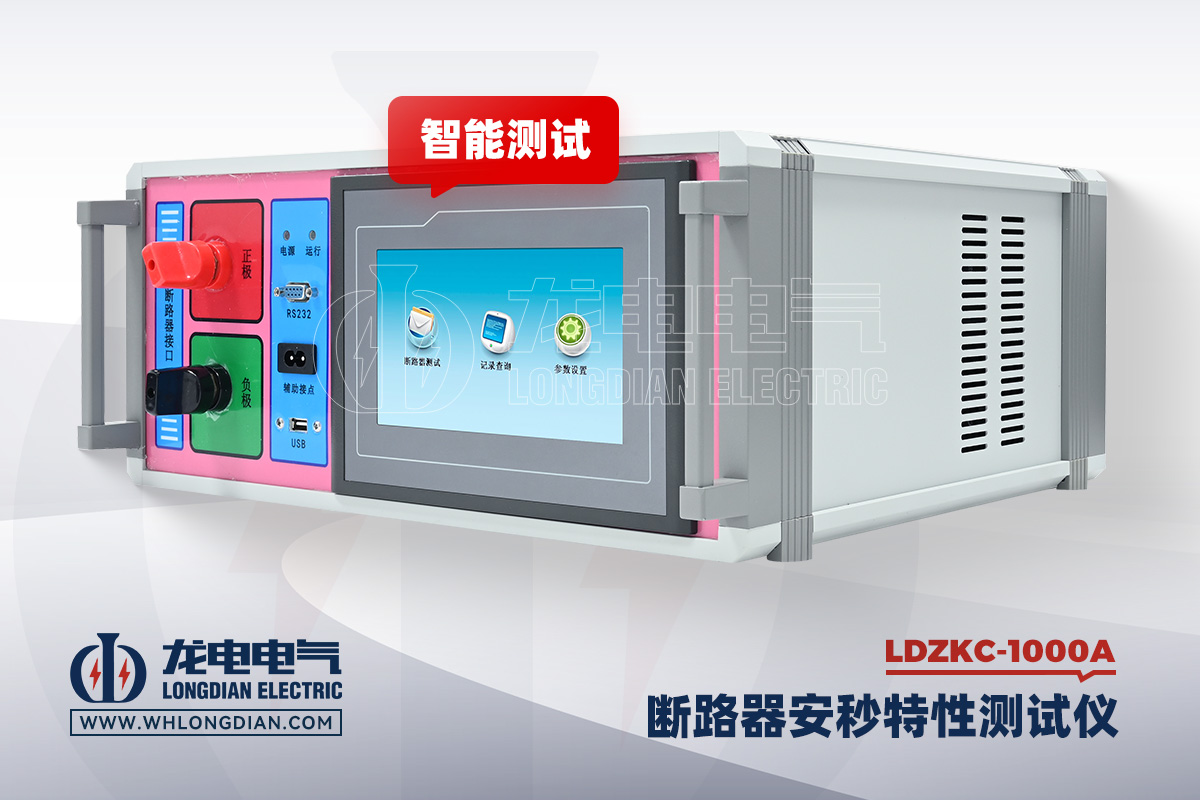

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，针对变电站现场直流保护电器测试需求设计，可用于直流断路器安秒特性测试、动作时间测试、脱扣测试以及保护级差配合检查等相关试验。设备测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并可进行单点测试、全点测试、回路测试、内阻测试和脱扣测试。

从现场应用角度来看，直流断路器安秒特性试验的意义并不是单纯获得一组测试数据，而是通过实际测量确认断路器的动作电流、动作时间和脱扣状态，并进一步分析上下级断路器之间的动作配合关系。尤其对于采用多级直流馈电结构的变电站，做好安秒特性试验，有助于发现保护特性与实际运行要求之间可能存在的偏差，为直流系统安全、可靠运行提供测试依据。

因此，直流断路器为什么要做安秒特性试验，可以归纳为几个核心目的：验证断路器动作特性、测量不同电流条件下的动作时间、确认实际脱扣电流、检查上下级保护级差配合，并及时发现可能影响直流系统保护选择性的异常情况。通过直流断路器安秒特性测试仪获取实际测试数据，可以让直流保护性能检查从参数核对进一步落实到现场试验，为运行维护和设备检验提供可靠的数据基础。
