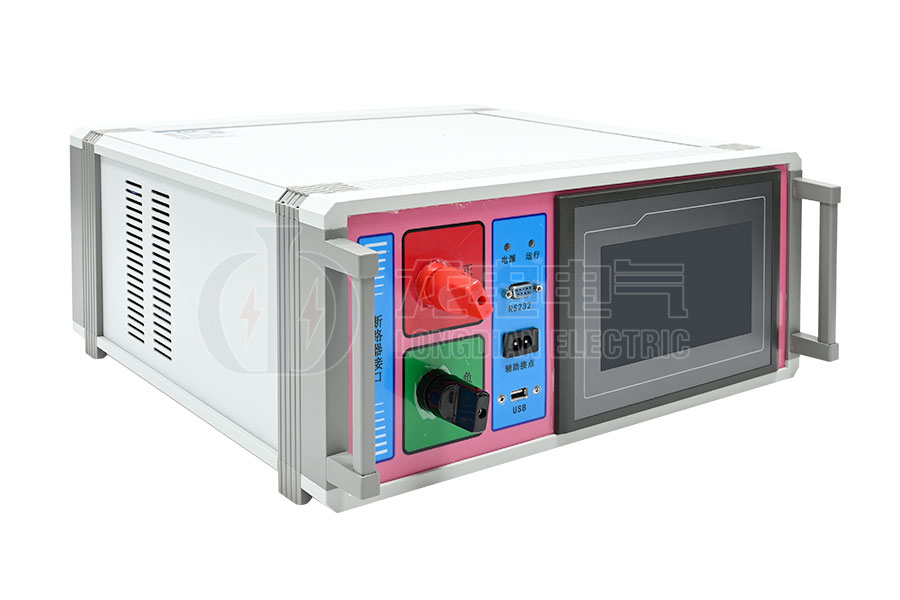

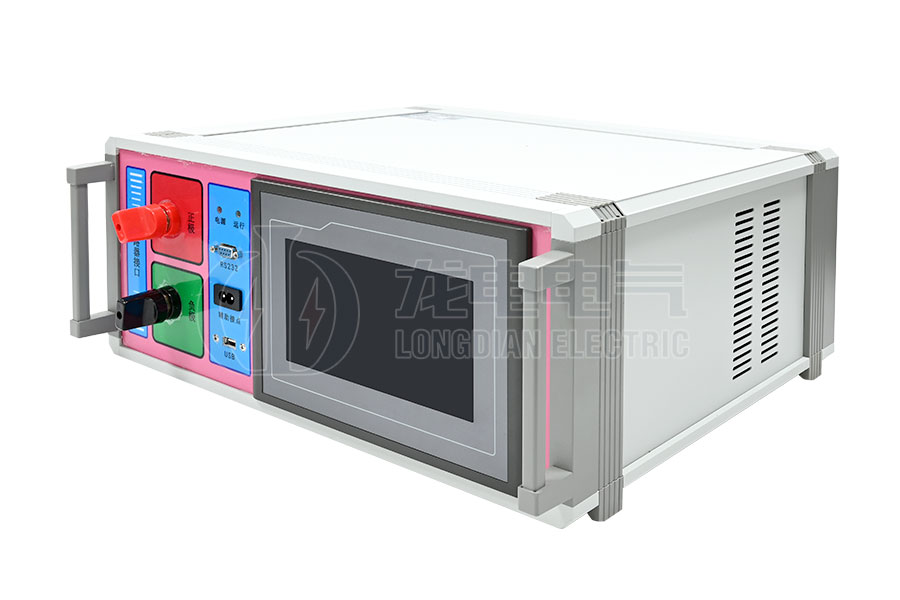

LDZKC-1000A直流断路器安秒特性测试仪
LDZKC-1000A直流断路器安秒特性测试仪
LDZKC-1000A直流断路器安秒特性测试仪
LDZKC-1000A直流断路器安秒特性测试仪

LDZKC-1000A直流断路器安秒特性测试仪

适用于额定电流1A~1000A直流断路器和6A~100A直流熔断器的安秒特性测试

测试电流纹波系数:小于1%

输出电流稳定性:≤±1%

时间记录范围:0.001s-1000s

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDZKC-1000A直流断路器安秒特性测试仪是专为变电站试验、检修、维护等工作而设计,利用自动控制技术、直流大电流发生技术、高速采样技术,可对电力直流电源系统的微型或塑壳专用直流断路器的过载保护动作时间、短路保护动作时间、定时限可返回时间和上下级断路器之间的级差配合进行测量与验证。具有准确、安全、可靠等特点。试验过程严格执行GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004标准,从而提高变电站直流系统的健康水平,避免直流配电网络拒动、误动、越级而引发的大面积停电事故。系统具有准确、安全、可靠、美观等特点,深受广大用户的好评。

产品别称:直流断路器安秒特性测试仪、1000A直流断路器安秒特性测试仪、直流断路器特性测试仪

技术参数

电源输入220V±20%,频率50Hz
测试电流范围1-1000A
测试电流纹波系数小于1%
输出电流稳定性≤±1%
时间记录范围0.001s-1000s
最小时间分辨率0.001s
外型尺寸430mm(宽)×210mm(高)×410mm(深)
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

● 试验过程中能实时查看被测试断路器特性曲线图,并按GB14048.2-2008和GB10963.2-2008标准要求进行绘制;

● 采用大电流高频电源、多重保护功能、稳定性好、可靠性高;

● 采用微机恒流控制技术实现电流连续可调,能准确测量过载保护、短路保护的动作时间,定时限返回时间测试和级差验证配合;

● 全中文界面,菜单操作简单,触摸式LCD显示,清晰、直观、操作方便;

● 智能化测试软件

① 自动生成word报表及特性曲线;

② 不同特性断路器测试曲线有对应的标准曲线与之比较;

③ 分单点测试、全点测试、回路测试及内阻测试,可自由组合测试;

④ 可设定断路器恢复时间,提高效率;

⑤ 具有保证时间常数调整,每步都有操作提示;

⑥ 具有同步显示动作电流及动作时间值;

⑦ 能对测试数据和动作波形进行储存、分析与管理,能自动生成测试报告。

● 保护与控制

① 能人为中断、暂停与恢复动作特性测试和级差配合验证;

② 具备完善的测试回路、开路保护功能;

③ 具备完善的限流、限时保护功能;

④ 具备完善的输入缺相、过热保护功能;

⑤ 能按设置时间在试验中切断试验电流;

⑥ 能按测试需求调整试验电流值。

产品图集

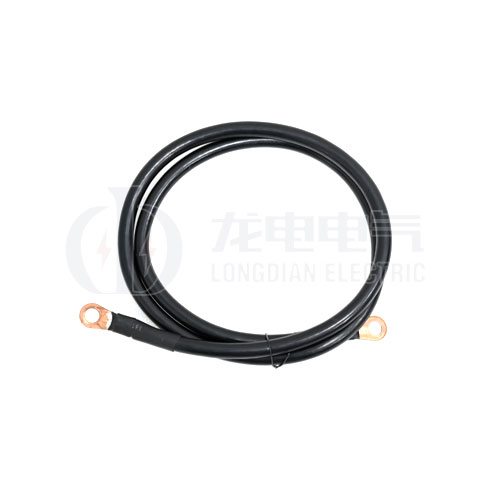

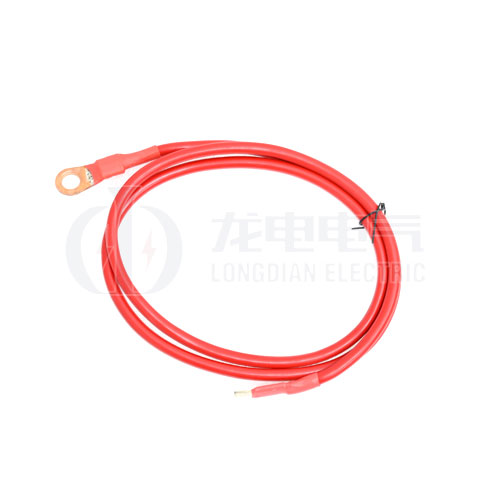

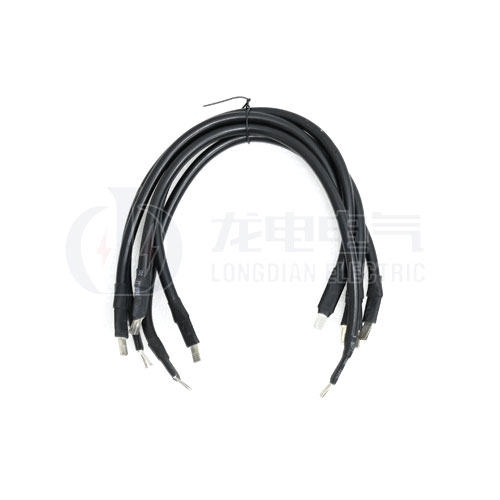

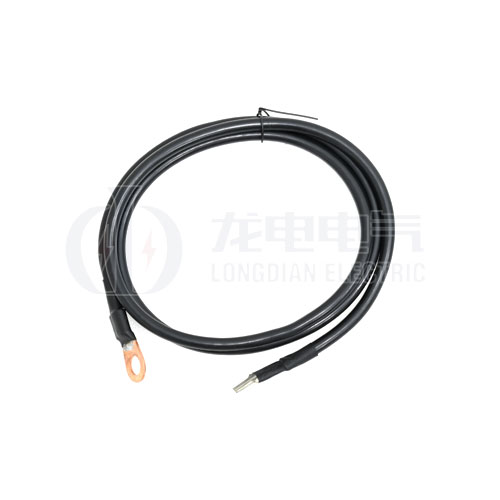

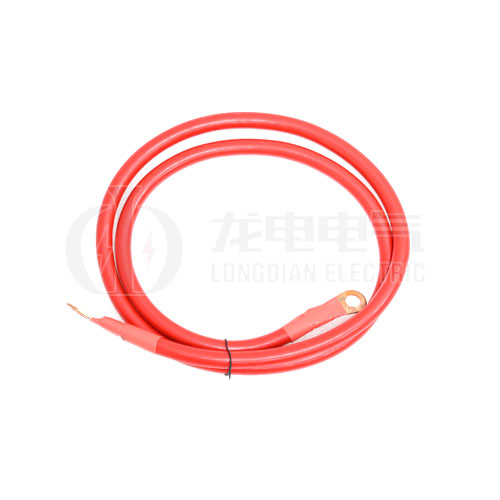

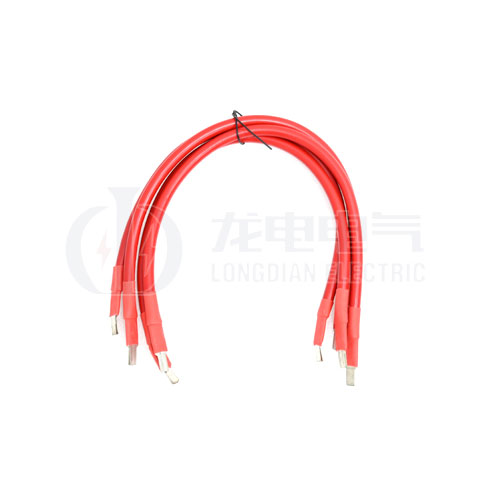

测试线
测试线
测试线
测试线
测试线
测试线
测试线
测试线
测试线
测试线
测试线
测试线

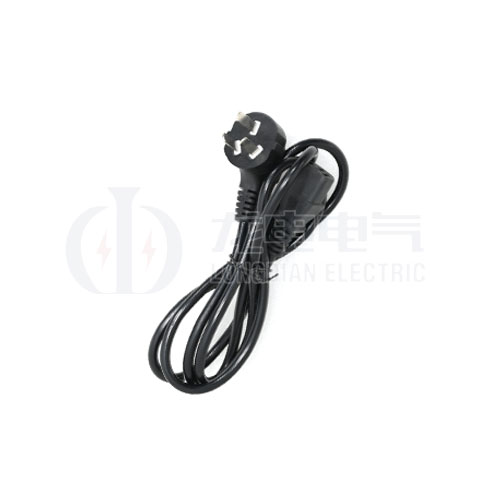

电源线
电源线
