零基础认识直流断路器安秒特性测试仪：主要组成结构与功能解析

直流断路器安秒特性测试仪由哪些部分组成？第一次接触这类设备，应该先认识哪些结构？对于没有使用过安秒特性测试设备的人员来说，看到测试主机、显示屏、接线部件以及仪表箱，往往不知道每一部分具体负责什么。实际上，直流断路器安秒特性测试仪的整体结构可以从测试主机、操作显示部分、测试连接部分和配套附件等方面来理解，各部分相互配合，共同完成直流断路器的动作特性测试。

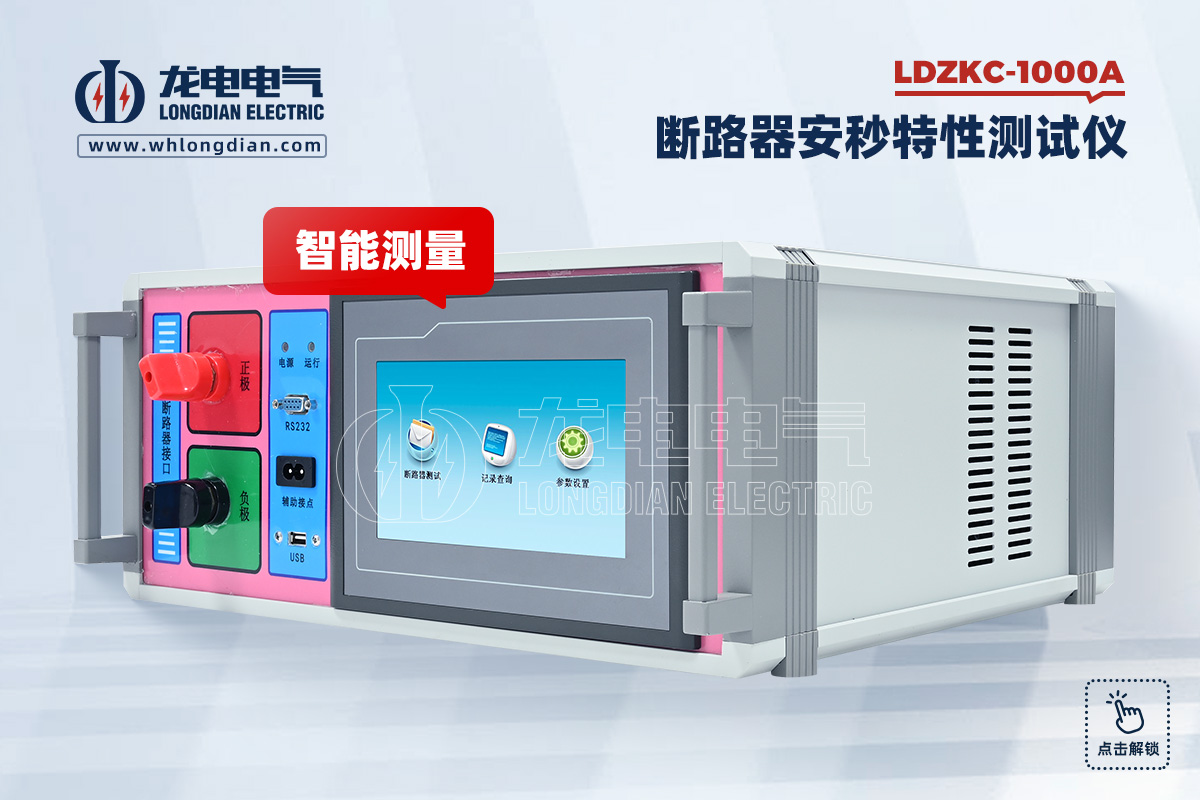

从整体来看，直流断路器安秒特性测试仪首先需要具备测试主机。测试主机是整套设备完成测试工作的核心部分，主要承担试验电流输出、测试过程控制以及测试数据采集等工作。武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，输出电流稳定性≤±1%，测试电流纹波系数小于1%，这些参数决定了测试主机能够提供怎样的试验电流条件。

操作显示部分是直流断路器安秒特性测试仪与测试人员进行交互的主要界面。设备启动后进入操作界面，用户可以进入断路器测试、记录查询以及参数设置等功能。进行具体测试时，还需要输入测试单位、测试人员、厂站名称、断路器编号、断路器型号、额定电流以及试验电流比等相关信息。通过这些操作，可以完成测试参数设置，并查看测试过程及结果。

对于零基础用户而言，可以把测试显示界面理解为设备的“操作窗口”。例如在单点测试过程中，界面会显示运行状态和已经测试的时间，同时测试结果区域会记录开始时间、电流倍数、测试时长、电流值和动作状态等信息；相应的电流与分断时间关系还会以曲线形式显示。这些数据让测试人员能够直接了解断路器在当前试验条件下的动作情况。

测试连接部分则负责将测试主机与被测直流断路器连接起来。开展试验前，需要将测试装置放置在地面或稳定台面上，并按照相应接线方式将仪器与被测断路器连接。由于直流断路器安秒特性测试属于大电流测试，实际操作时需要按照设备规定的接线方式进行连接，并保证测试回路可靠。产品资料中也对测试装置的放置位置以及风道要求进行了说明，测试时不能让仪表箱阻挡测试装置后面和侧面的风道。

从测试功能来看，直流断路器安秒特性测试仪内部及操作系统需要围绕不同试验项目进行配合。目前LDZKC-1000A提供单点测试、全点测试、回路测试、内阻测试和脱扣测试等测试功能。单点测试主要获得某一电流倍数下的动作时间和状态；全点测试可以按照设定的起始比值、累加步长和测试次数进行多点测试；回路测试用于多个断路器的动作配合测试；内阻测试用于测试回路内阻；脱扣测试则用于记录断路器实际脱扣电流。

数据记录与查询部分也是直流断路器安秒特性测试仪不可忽视的组成内容。完成测试后，测试数据可以进行保存，后续可以按照时间范围以及测试类型进行查询。设备可以对单点测试、全点测试、回路测试和内阻测试数据进行筛选，并查看已经保存的历史测试结果。这一部分主要解决的是测试完成之后的数据留存和查询问题。

对于现场试验来说，数据导出部分同样比较实用。测试数据可以通过U盘导出，其中包括单点数据、全点数据和回路数据，导出的数据可以进一步通过配套的数据处理工具生成测试报表。这样，现场获取的测试数据不仅能够在设备上查看，还能够用于后续的整理、分析和存档。

仪表箱及配套附件则主要解决设备携带和现场使用问题。LDZKC-1000A采用铝合金仪表箱包装，测试主机尺寸为230mm×450mm×500mm，配合附件后的包装尺寸为290mm×530mm×550mm，设备重量为12.5kg，附件重量为10kg。对于需要在变电站等现场开展测试的工作而言，独立的仪表箱和附件便于设备运输及现场布置。

从工作过程来看，直流断路器安秒特性测试仪的各个组成部分并不是独立工作的。测试开始前，通过操作显示部分输入被测断路器相关信息和试验参数；测试主机根据设置输出相应的试验电流；测试过程中采集动作时间、实际电流以及动作状态等数据；测试结束后，数据记录系统负责保存和查询测试结果，需要时还可以将数据导出进行后续处理。

需要注意的是，对于零基础用户来说，认识直流断路器安秒特性测试仪的结构，重点并不是记住大量内部电子元件名称，而是理解各部分在测试流程中的作用。简单来说，测试主机负责试验电流和测试控制，操作显示部分负责参数设置与结果查看，测试连接部分负责建立测试回路，数据系统负责记录和查询测试结果，仪表箱及附件则服务于现场携带和测试布置。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并具备单点、全点、回路、内阻和脱扣等测试功能。从设备结构和使用逻辑来看，这些部分最终都是围绕直流断路器动作特性测试展开，为现场测试提供完整的操作、测试和数据记录条件。

因此，初次接触直流断路器安秒特性测试仪时，可以先从“主机、操作显示、测试连接、数据记录、附件”几个方面建立整体认识。了解这些部分分别承担什么工作之后，再进一步学习单点测试、全点测试、回路测试和脱扣测试等具体操作，会更容易理解直流断路器安秒特性测试仪的工作流程。
