安秒特性是什么？一文看懂直流断路器安秒特性的基本概念

安秒特性是什么？直流断路器为什么要关注安秒特性？对于刚接触直流断路器测试的人员来说，“安秒特性”是一个经常出现但又容易被简单理解的概念。实际上，安秒特性主要反映的是断路器在不同电流条件下对应的动作时间关系，也就是电流发生变化以后，断路器经过多长时间发生脱扣。直流断路器安秒特性测试，就是通过实际施加测试电流并记录断路器动作时间，获得这种电流与时间之间的对应关系。

所谓“安秒”，可以从两个方面理解。“安”对应电流，通常用安培A表示；“秒”对应时间，用秒s表示。对于直流断路器来说，同一个断路器在不同测试电流下，动作时间可能不同，因此需要通过测试建立电流和动作时间之间的关系。简单来说，测试电流是多少、经过多长时间断路器发生动作，就是直流断路器安秒特性测试关注的基本内容。

在实际测试中，直流断路器安秒特性通常通过电流—时间关系曲线来体现。根据产品资料中的测试界面，测试曲线横坐标为电流倍数I/In，纵坐标为脱扣时间，并采用对数坐标显示。这里的I表示测试电流，In则对应断路器额定电流，因此通过不同电流倍数下的测试结果，可以观察断路器动作时间随测试电流变化而产生的变化。

例如，在进行某一测试点的试验时，测试人员设置相应的试验电流比，启动测试后，设备开始记录测试过程。当被测直流断路器发生脱扣时，仪器会记录开始时间、电流倍数、测试时长、实际电流以及动作状态，同时在曲线上形成对应的测试点。这样得到的数据，就构成了直流断路器安秒特性分析的基础。

从这个角度来看，安秒特性并不是一个单独的“动作电流”参数，也不是一个固定的“动作时间”参数，而是一种电流与动作时间之间的对应关系。只测一个脱扣电流，只能说明某一个测试条件下断路器何时动作；而通过多个电流条件进行测试，则能够更加完整地了解断路器的动作规律。因此，在需要分析直流断路器安秒特性时，多测试点数据通常比单个测试结果能够提供更多信息。

直流断路器安秒特性的另一个基础概念是电流倍数。在实际试验中，经常不是直接只看绝对电流，而是根据测试电流与断路器额定电流之间的关系进行设置。例如产品资料中的测试界面采用I/In作为横坐标，就是将测试电流与额定电流进行比较。采用电流倍数表示方式，可以让不同额定电流的断路器在特性分析时具有更清晰的对应关系。

动作时间则是安秒特性中的另一个核心量。测试过程中，设备需要记录从试验开始到断路器动作之间所经历的时间。LDZKC-1000A直流断路器安秒特性测试仪的时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，可以对不同测试条件下的动作过程进行时间记录。

当多个测试点完成后，就可以将不同电流倍数下对应的动作时间联系起来进行分析。例如，试验人员可以通过单点测试获得指定电流倍数下的动作时间，也可以通过全点测试设置测试次数、起始比值和累加步长，获得多个电流点的测试数据。这样得到的多组数据，就能够用于观察直流断路器安秒特性的变化趋势。

理解安秒特性，还需要知道它与断路器动作性能之间的关系。直流断路器安秒特性测试的目的之一，就是通过实际测试获取断路器动作电流和动作时间等数据，并据此分析其动作特性。对于变电站直流系统而言，上下级直流断路器之间还需要保持合理的动作配合关系，因此安秒特性数据也可以用于保护级差配合的检查。资料指出，如果上下级直流断路器保护动作特性不匹配，下级故障可能引起上一级断路器越级跳闸，因此需要通过相关测试对动作特性和级差配合进行校验。

除了动作时间测试之外，直流断路器安秒特性测试还可以结合脱扣测试进一步了解断路器的实际脱扣电流。脱扣测试可以设置起始电流、终止电流、电流步长和时间步长，设备自动逐步增加测试电流，直到断路器发生脱扣，并记录脱扣电流。这样能够从另一个角度补充对断路器动作特性的认识。

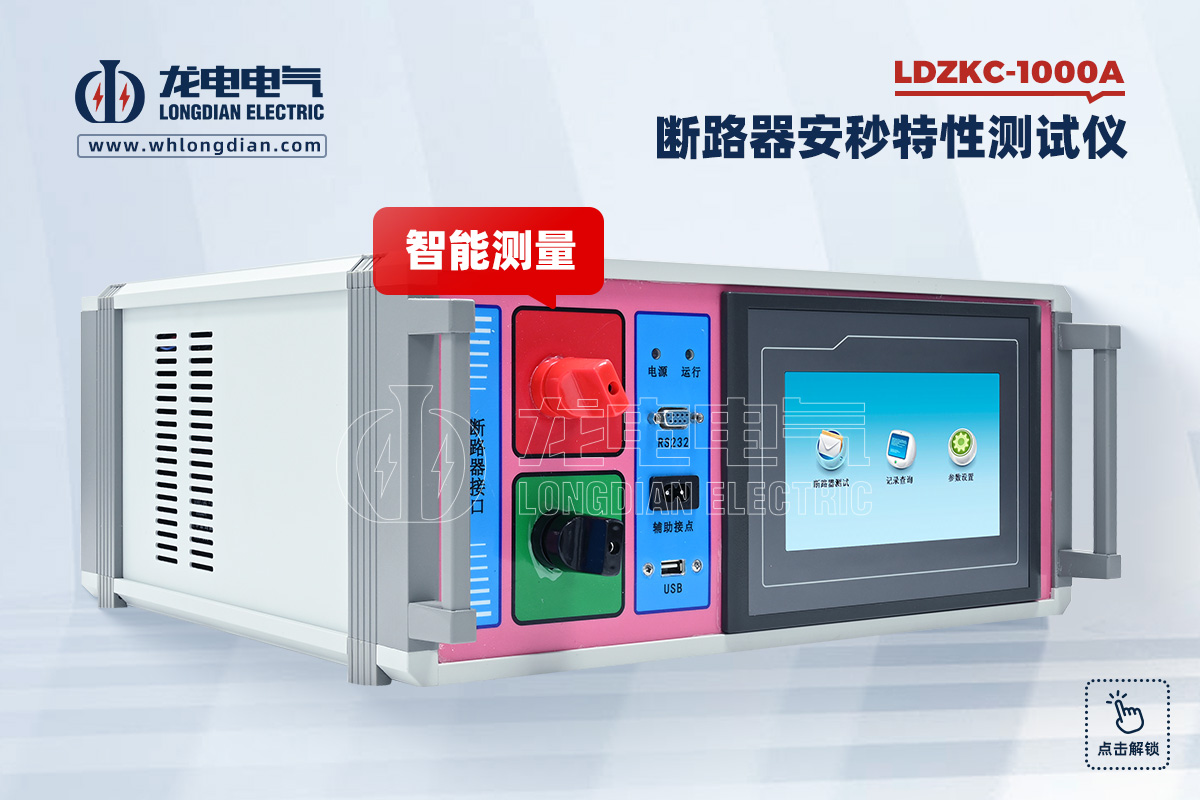

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，就是用于这类直流断路器动作特性检测的现场测试设备。设备测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并具备单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。

对于零基础用户来说，可以把直流断路器安秒特性简单理解为一条“电流变化与断路器动作时间之间的关系”。电流条件不同，断路器对应的动作时间可能不同；通过直流断路器安秒特性测试仪对多个测试点进行实际测试，就可以获得相应的数据和曲线。测试人员再结合断路器额定电流、试验要求以及保护配合关系，对测试结果进行分析。

因此，理解“安秒特性是什么”，关键就是抓住两个核心量：电流和时间。直流断路器安秒特性测试，则是在不同电流条件下测量断路器的实际动作时间，并进一步通过测试数据和曲线了解其动作特性。对于变电站直流系统而言，这类测试不仅有助于掌握断路器本身的动作性能，也能够为直流保护级差配合检查提供实际测试依据。
