直流断路器安秒特性测试中如何判定脱扣动作？判断方法与测试过程解析

直流断路器安秒特性测试中如何判定脱扣动作？测试时断路器什么时候算真正发生脱扣？对于刚接触直流断路器安秒特性测试的人员来说，很多人容易把“测试开始”“电流达到设定值”和“断路器发生脱扣”混为一谈。实际上，脱扣动作是断路器在试验电流作用下实际分断并产生动作状态变化的过程，测试仪需要在这一过程中记录测试电流、动作时间以及动作状态，从而形成直流断路器安秒特性测试结果。

在直流断路器安秒特性测试中，脱扣动作的核心判断依据是被测断路器是否实际发生自动断开。以单点测试为例，测试开始后，设备持续进行测试并记录已经测试的时间。当测试持续一段时间后，被测直流断路器自动断开，仪器随即记录开始时间、电流倍数、测试时长、电流值以及动作状态，并在测试曲线上形成对应测试点。也就是说，断路器由闭合状态进入自动断开状态，是判断脱扣动作发生的重要现场表现。

需要区分的是，测试仪开始输出电流，并不代表断路器已经脱扣。在测试过程中，设备界面会显示“正在测试”的运行状态，已测试时间持续增加，直到被测断路器发生动作。只有在断路器实际自动断开后，才能取得相应的动作时间、电流值和动作状态数据，这些数据才构成直流断路器安秒特性测试的有效测试结果。

对于直流断路器安秒特性测试来说，动作时间是判断脱扣动作的重要数据之一。测试仪从测试开始计时，直至断路器自动断开，得到该测试点对应的测试时长。这个测试时长本质上就是在当前试验电流条件下，断路器从开始接受测试到发生动作所经历的时间。将测试电流与相应动作时间进行对应，就可以获得安秒特性曲线中的测试点。

实际测试电流也是判定和分析脱扣动作时需要关注的数据。测试过程中，仪器不仅显示设定的测试条件，还会记录实际测试电流。资料指出，设置测试电流与实际测试电流出现差异时，可能与被测直流断路器触头接触电阻以及连接线电阻有关，因此实际测试时应以实测电流为准。对于脱扣动作的分析，同样应结合实际测试电流，而不能只依据预先设置的电流参数进行判断。

在单点测试中，脱扣动作的判定过程相对直观。首先设置试验电流比，启动测试后观察运行状态和测试时间，直至被测断路器自动断开。测试结束后，设备在结果区域显示开始时间、电流倍数、测试时长、电流值以及动作状态，并在曲线上显示对应测试点。因此，单点测试既能够确认断路器是否动作，也能够得到该测试条件下的动作时间。

在全点测试中，脱扣动作的判定逻辑与单点测试基本一致，但测试点数量更多。设备可以设置测试次数、起始比值和累加步长，并按照设定条件逐点进行测试。每个测试点都需要根据断路器实际动作情况记录相应结果，最终形成多组测试数据，用于观察断路器在不同电流倍数下的动作时间变化。

脱扣测试则更加直接地关注断路器的脱扣电流。该测试可以设置起始电流、终止电流、电流步长和时间步长，测试开始后电流自动逐步增加，直到断路器发生脱扣。设备会记录测试过程中的当前电流，并在断路器脱扣后记录脱扣电流和运行时间。因此，在这种测试方式下，“断路器实际发生脱扣”就是整个测试过程的重要结束条件。

从现场操作角度来看，断路器开关是否合上也是启动测试前需要确认的状态。资料中提到，如果被测断路器没有闭合，设备会提示“断路器开关未合上”，此时不能按正常测试流程获得有效的脱扣结果。也就是说，在判断脱扣动作之前，需要先确保被测断路器处于正确的测试初始状态，否则测试过程本身就无法正常进行。

在直流断路器安秒特性测试中，还需要注意测试过程中的准备时间。设备设置有断路器准备时间，用于避免断路器处于热状态而对测试结果造成影响。只有准备时间倒计时结束后，才可以进行下一次测试。如果在准备时间未到时启动测试，界面会提示等待。因此，在连续进行多个测试点时，应按照测试流程完成准备，再进入下一次测试，以保证测试过程保持一致。

对于测试人员来说，可以把直流断路器安秒特性测试中的脱扣动作理解为一个完整过程：断路器处于闭合状态→测试仪开始施加试验电流→记录测试时间和实际电流→断路器发生自动断开→设备记录动作状态、动作时间和实际电流。其中，断路器的实际自动断开是脱扣动作发生的关键表现，而测试时长和实际电流则是后续分析该动作特性的主要数据。

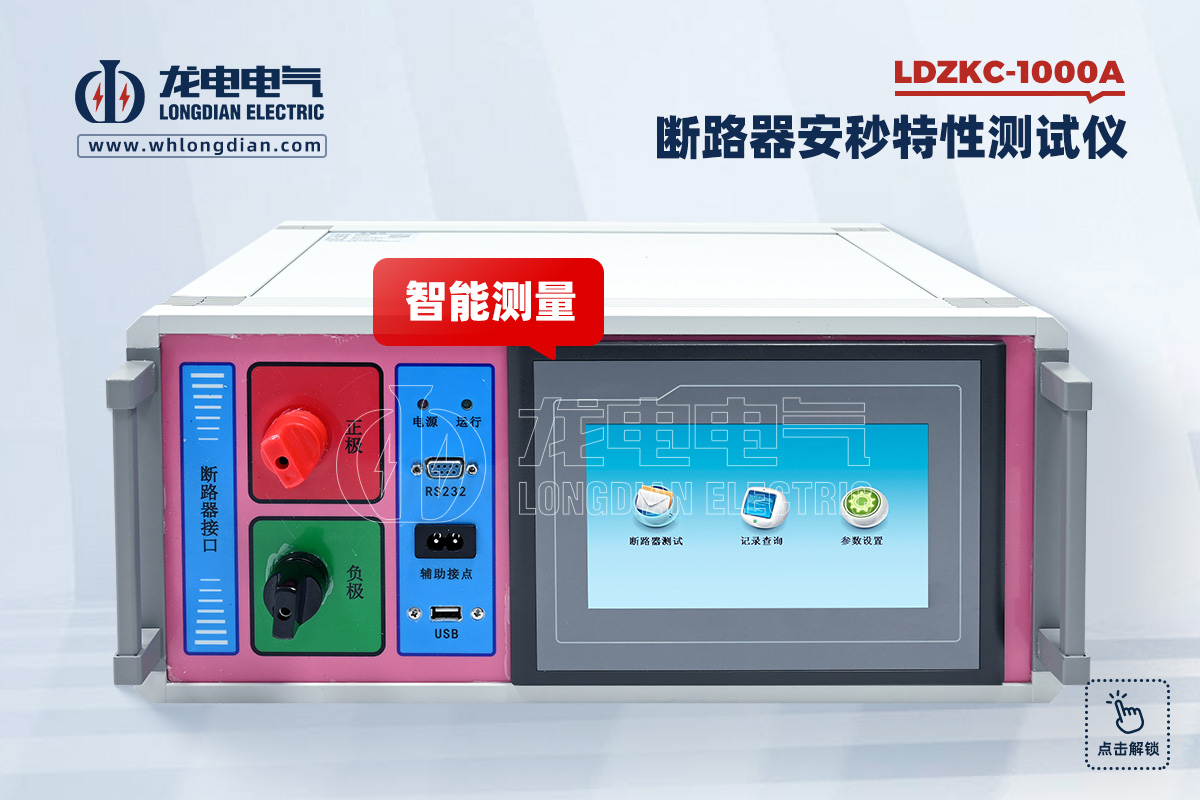

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，针对直流断路器动作特性测试设计，测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s。设备具备单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可以记录测试过程中的电流、时间以及动作状态等相关数据，为直流断路器安秒特性分析提供测试依据。

需要说明的是，如何判定脱扣动作发生与“测试结果是否合格”是两个不同概念。脱扣动作主要回答的是断路器在当前试验条件下是否发生自动分断，以及发生动作时对应的实际电流和时间；而测试结果是否符合要求，则需要结合被测断路器自身的技术要求、试验规程以及相关判定依据进一步分析。产品资料主要描述测试过程和数据获取方式，并未给出统一的脱扣合格判定阈值，因此现场不宜仅根据设备显示的某一个数值直接判断产品合格与否。

综上，直流断路器安秒特性测试中判定脱扣动作，核心就是观察被测断路器是否在试验过程中发生实际自动断开，并结合测试仪记录的动作时间、实际测试电流和动作状态进行确认。单点测试和全点测试侧重电流与动作时间关系，脱扣测试则重点获取实际脱扣电流。通过这些测试数据，可以进一步分析直流断路器的动作特性，为后续保护性能和级差配合判断提供依据。
