什么是断路器的安秒特性曲线？3分钟快速看懂电流与脱扣时间关系

什么是断路器的安秒特性曲线？曲线上的横坐标和纵坐标分别代表什么？拿到一张曲线图后，怎么快速判断断路器在不同电流下的动作时间？对于刚开始接触直流断路器测试的人员来说，安秒特性曲线看起来比较复杂，实际上只要先弄清楚“电流”和“时间”这两个核心参数，就能够快速建立基本认识。断路器的安秒特性，本质上就是断路器在不同电流条件下对应的动作时间关系，而安秒特性曲线则是这种关系的图形化表示。

所谓“安秒特性”，“安”对应的是电流，单位通常为安培A；“秒”对应的是时间，单位为秒s。断路器在受到不同大小的试验电流时，并不是都在相同时间内动作，电流条件发生变化，断路器对应的动作时间也会发生变化。因此，通过记录不同测试电流下的断路器动作时间，就能够得到一组测试数据，再将这些数据按照一定的坐标关系表示出来，就形成了安秒特性曲线。

看懂断路器的安秒特性曲线，第一步就是先看横坐标代表什么。在直流断路器安秒特性测试中，横坐标通常采用电流倍数I/In表示。I表示实际测试电流，In表示断路器额定电流。例如，电流倍数为2，意味着测试电流与断路器额定电流之间存在相应倍数关系。采用电流倍数作为横坐标，可以更直观地观察断路器在不同电流条件下的动作特性。你提供的产品测试界面中，曲线横坐标明确采用电流倍数I/In。

第二步看纵坐标代表什么。安秒特性曲线的纵坐标对应脱扣时间，也就是从测试开始到断路器发生动作所经过的时间。在实际测试中，设备会记录测试时长，并将断路器的动作结果与实际测试电流对应起来。LDZKC-1000A直流断路器安秒特性测试仪的时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，可以对测试过程中的动作时间进行记录。

还需要注意一个特点，安秒特性曲线的时间轴采用的是对数坐标。这意味着曲线图上的时间刻度并不是简单按照相同的时间间隔排列，而是按照对数关系进行显示。这样设置的主要目的，是方便在一张曲线图中同时观察不同时间范围内的测试数据。对于初次查看曲线的人员来说，不需要一开始就深入理解对数坐标，只要记住纵轴代表脱扣时间，并注意不同时间区间之间的数量级变化即可。

那么，拿到一张断路器安秒特性曲线后，**怎么快速判断曲线代表的测试规律？**最简单的方法就是从左向右观察。左侧通常对应较小的电流倍数，右侧对应较大的电流倍数；同时结合纵坐标观察断路器的脱扣时间。将某一个测试点投影到横轴和纵轴，就可以知道该点对应的测试电流倍数以及动作时间。产品测试过程中，仪器会在曲线上显示对应的测试点，同时保存开始时间、电流倍数、测试时长、电流值和动作状态。

理解安秒特性曲线时，可以重点关注一个基本规律：测试电流与断路器动作时间是对应关系。测试人员改变试验电流条件，断路器的动作时间也可能随之发生变化。因此，安秒特性曲线并不是单独看某一个电流值，也不是单独看某一个时间值，而是观察两者之间的关系。曲线上的每一个测试点，都代表一次具体试验条件下的测试结果。

例如，在进行单点测试时，可以设置试验电流比，启动测试后等待断路器发生自动动作。测试完成后，设备会显示电流倍数、实际电流、测试时长以及动作状态，并将这一结果显示在曲线上。这样就可以知道“当前电流倍数下，断路器经过多长时间发生动作”。多个测试点组合起来，就能够更加直观地认识断路器的安秒特性。

如果需要更加完整地分析一只断路器的安秒特性，可以采用全点测试。全点测试可以设置测试次数、起始比值以及累加步长，然后按照设定条件逐点进行测试。与只测试一个电流点相比，全点测试能够获得更多电流条件下的动作时间数据，更适合用来观察不同电流倍数下的变化情况。

看安秒特性曲线时，还可以结合脱扣电流进行理解。脱扣测试可以设置起始电流、终止电流、电流步长和时间步长，测试电流按照设定条件逐步增加，直到断路器发生脱扣，并记录断路器脱扣时的实际电流。这个结果能够帮助测试人员进一步了解断路器实际发生脱扣时的电流条件。

需要特别注意的是，安秒特性曲线本身主要反映电流与动作时间之间的关系，不等于直接给出“合格”或“不合格”的结论。判断某台断路器的测试结果是否符合要求，还需要结合被测断路器本身的技术要求、试验条件以及相应的判定依据进行分析。不能仅看到某一个测试点的位置，就直接得出设备一定合格或一定不合格的结论。

在实际变电站直流系统中，安秒特性曲线还有一个重要用途，就是辅助分析上下级直流断路器之间的保护配合关系。当下级线路发生故障时，需要关注上下级保护电器的动作特性是否合理。如果动作特性不匹配，就可能产生越级跳闸。因此，通过对不同断路器进行安秒特性测试并分析相应数据，可以为保护级差配合检查提供实际测试依据。

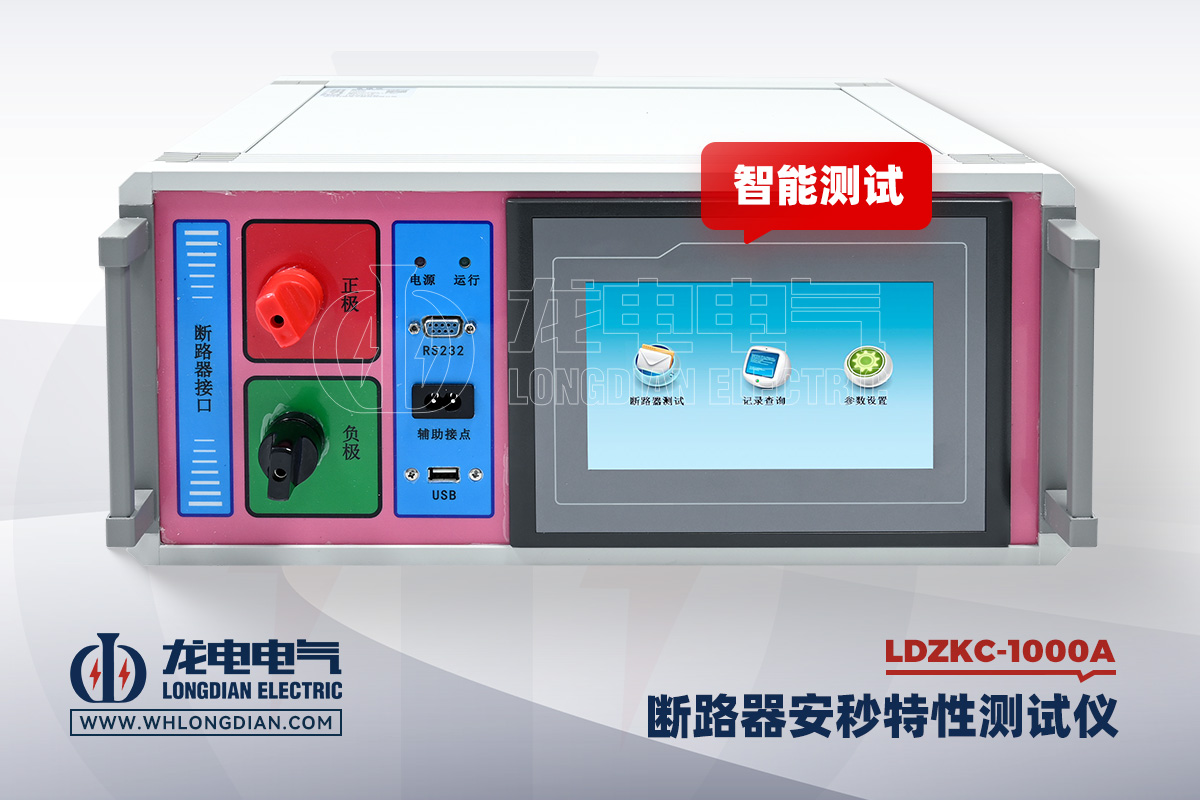

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A断路器安秒特性测试仪，就是用于断路器相关动作特性测试的现场设备。该设备测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并具备单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。测试过程中能够记录电流倍数、实际电流、测试时长和动作状态等数据，并显示相应测试曲线。

对于零基础用户来说，可以用一个简单的方法快速看懂断路器安秒特性曲线：先看横轴，确认电流倍数；再看纵轴，确认脱扣时间；最后找测试点，看某一个电流倍数对应多少动作时间。如果是多点曲线，则进一步观察不同电流倍数下动作时间的变化趋势。掌握这三个步骤后，再结合测试条件和断路器额定参数进行分析，基本就能建立对安秒特性曲线的整体认识。

因此，断路器的安秒特性曲线就是电流与脱扣时间之间关系的图形化表达。对于直流断路器而言，通过断路器安秒特性测试仪获得多个测试点后，可以更加直观地分析其动作特性。看懂这类曲线的关键并不在于记住复杂的图形，而是先明确横坐标的电流倍数I/In、纵坐标的脱扣时间，以及每一个测试点所代表的实际测试条件。
