高压开关特性测试仪储能时间怎么设置？8秒默认值及测试应用解析

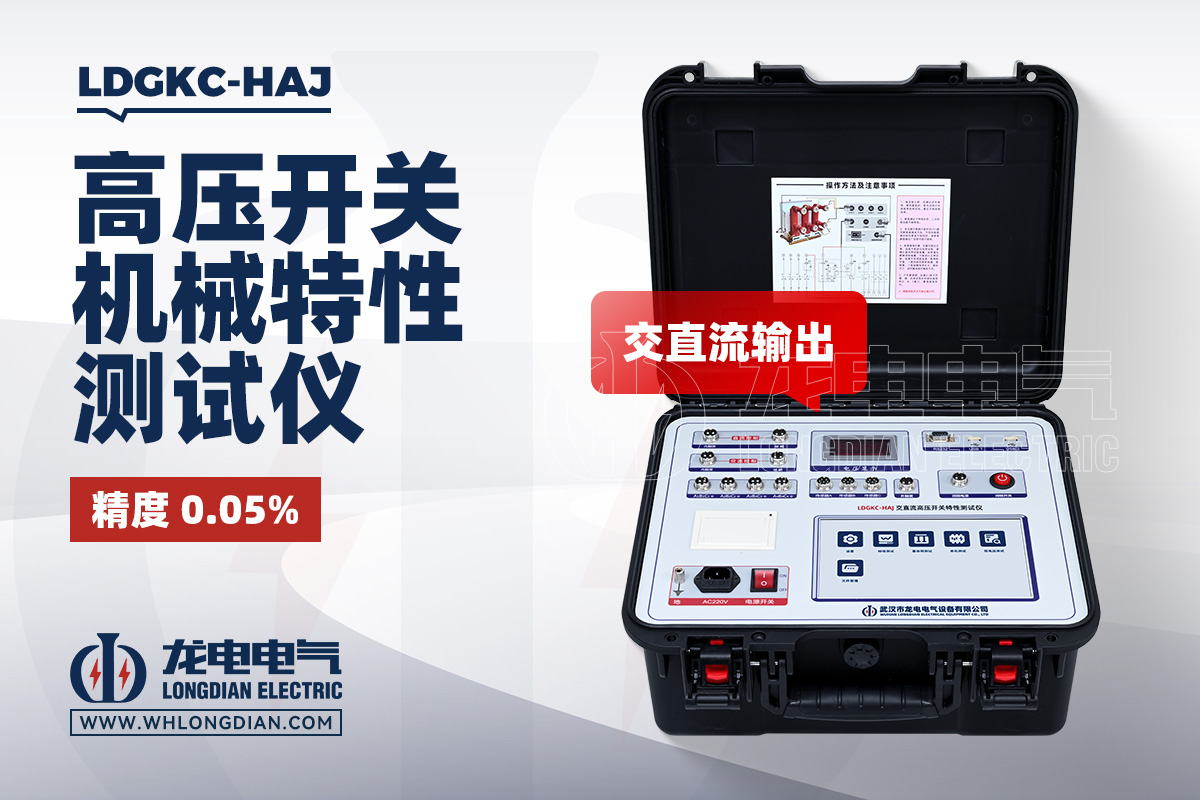

高压开关特性测试仪为什么要设置储能时间？断路器做合闸或分闸试验之前，是否都需要先进行储能？对于刚接触高压开关机械特性测试的人员来说，储能时间与合闸时间、分闸时间、触发时间等参数容易混淆。实际上，储能时间主要对应断路器储能机构的供电过程。以武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪为例，设备的储能时间默认设置为8秒，最长输出时间为60秒，可根据实际测试需求进行设置。

高压开关特性测试仪进行常规断路器测试时，通常需要先完成储能，再进行合闸或分闸动作。LDGKC的特性测试功能中包含储能、合闸、分闸等操作，设备测试流程需要根据断路器当前状态进行相应操作。对于需要储能后才能完成下一步动作的断路器，应先启动储能功能，使操作机构达到相应状态，再开展后续机械特性测试。

所谓储能时间，可以理解为高压开关特性测试仪向断路器储能机构提供电源的持续时间。LDGKC的储能时间默认值为8秒，最长输出为60秒。这里的“8秒”是设备默认设置，并不意味着所有断路器的储能过程都必须严格持续8秒。实际储能时间还需要结合被测断路器储能机构的动作情况以及现场测试要求进行合理设置。

储能与分合闸属于两个不同的动作环节。断路器完成储能后，操作机构具备相应的动作条件，随后才能根据试验要求进行合闸或分闸。测试过程中，如果断路器本身已经处于符合要求的储能状态，就应根据设备实际情况判断是否还需要重复进行储能操作，而不是机械地重复执行相同步骤。

高压开关特性测试仪的储能时间也不能与触发时间混为一谈。储能时间主要针对断路器储能机构，而触发时间则是内触发状态下直流电压输出的持续时间。LDGKC的触发时间设置范围为20～30000ms，通常可根据断路器操作线圈动作情况进行设置，达到设定时间后电源自动切断。因此，储能时间和触发时间虽然都涉及电源输出，但对应的测试环节并不相同。

在实际使用高压开关特性测试仪时，储能时间设置过短，可能导致储能机构尚未完成动作便停止供电，从而影响后续分合闸操作；设置时间过长则没有必要持续增加输出时间。因此，现场人员应以断路器实际储能过程为依据进行设置。对于LDGKC，系统默认储能时间为8秒，如果被测设备的储能过程存在差异，可以根据实际情况调整，但最长输出时间为60秒。

为什么高压开关特性测试仪需要单独设计储能功能？这是因为不少高压断路器采用弹簧储能等操作机构，在进行合闸动作前，需要先让机构储存足够的机械能。测试仪提供相应的储能电源，可以减少现场操作电源配置，同时将储能操作与后续的机械特性测试结合起来。LDGKC本身集成操作电源，可提供DC6～270V可调直流电源，最大电流20A，能够用于相应的断路器操作测试。

在设置储能时间之前，还需要确认断路器的操作电压。LDGKC的通用参数中可以设置操作电压，并输入当前断路器线圈动作电压。对于不同额定控制电压的断路器，应按照实际设备参数进行设置，而不能仅根据储能时间直接判断是否能够正常储能。电压设置、储能时间和断路器机构状态之间需要相互匹配。

如果现场发现断路器不能正常储能，不能简单地认为是储能时间不足。还需要检查控制线路、输出电压以及仪器是否存在直流输出等情况。相关现场测试中，储能直流电压可以通过储能控制线进行检查；如果没有电压输出，则需要进一步检查设备电源状态。

此外，采用高压开关特性测试仪进行储能操作时，应注意测试仪内部电源与现场原有操作电源之间的关系。使用仪器内部电源进行分合闸控制时，需要正确连接合闸控制线、分闸控制线和公共线，并注意切断高压开关装置自身的操作电源，避免两种电源发生冲突。

对于部分线圈负载较大的高压断路器，即使储能时间设置正确，也可能无法由测试仪内部电源直接完成操作。LDGKC内部操作电源最大带载能力为20A，当被测开关线圈负载过大时，可以采用外触发方式，由现场操作电源完成开关动作，测试仪负责采集相应电压、电流信号并进行测试。

需要区分的是，外触发测试主要改变的是断路器分合闸操作的触发方式，并不意味着可以随意改变储能参数。实际测试时，仍需要根据具体设备的储能机构和控制回路进行操作。高压开关特性测试仪的参数设置应服务于被测断路器的实际动作过程，而不是简单追求某一个固定时间值。

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，将储能、分闸、合闸等操作功能集成到测试系统中。设备储能时间默认8秒，最长输出60秒；同时可以设置操作电压和触发方式，并配合断口信号采集完成断路器机械特性测试。

总体来说，高压开关特性测试仪储能时间主要用于控制断路器储能机构的供电持续时间。LDGKC的默认储能时间为8秒，最长输出时间为60秒。实际应用中，应根据断路器的操作电压、储能机构动作情况以及现场试验要求合理设置。储能完成后，再按照测试流程开展合闸或分闸操作，才能获得相应的断口时间、同期以及速度、行程等测试数据。

因此，在理解高压开关特性测试仪储能时间时，可以把它与“储能”这个动作本身联系起来，而不要将其理解成断路器的合闸时间或分闸时间。正确区分储能时间、触发时间和机械动作时间，有助于现场人员更准确地设置测试参数，也能减少因参数设置不合理导致的测试异常。
