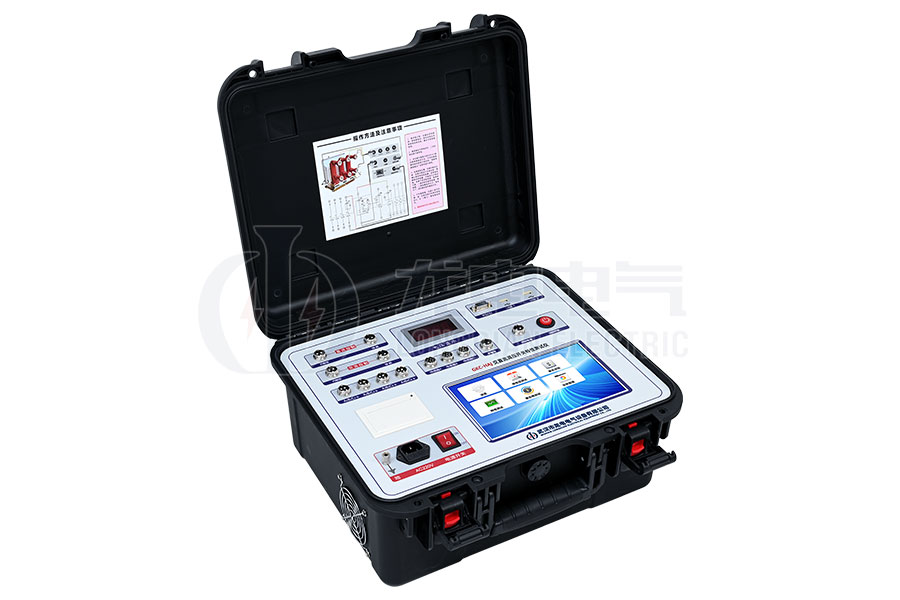

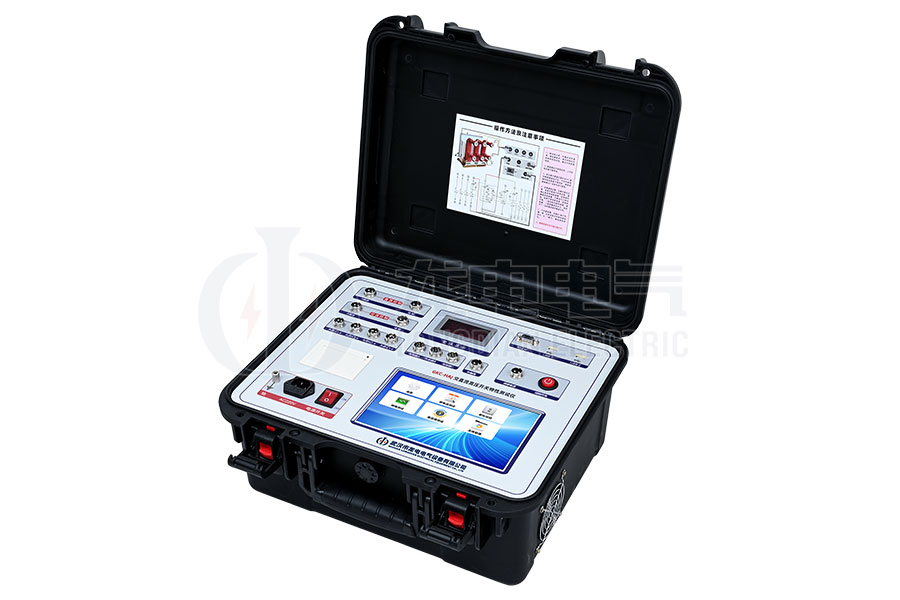

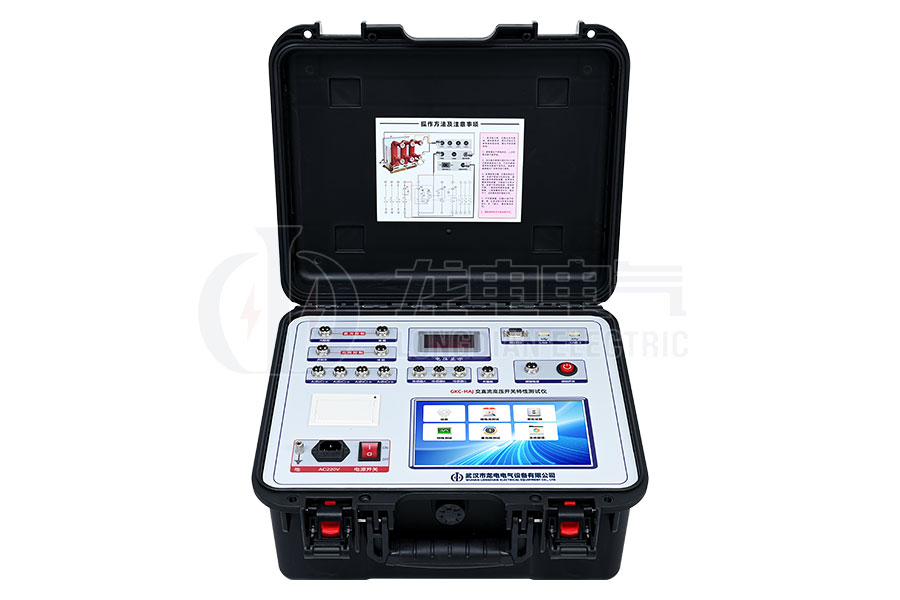

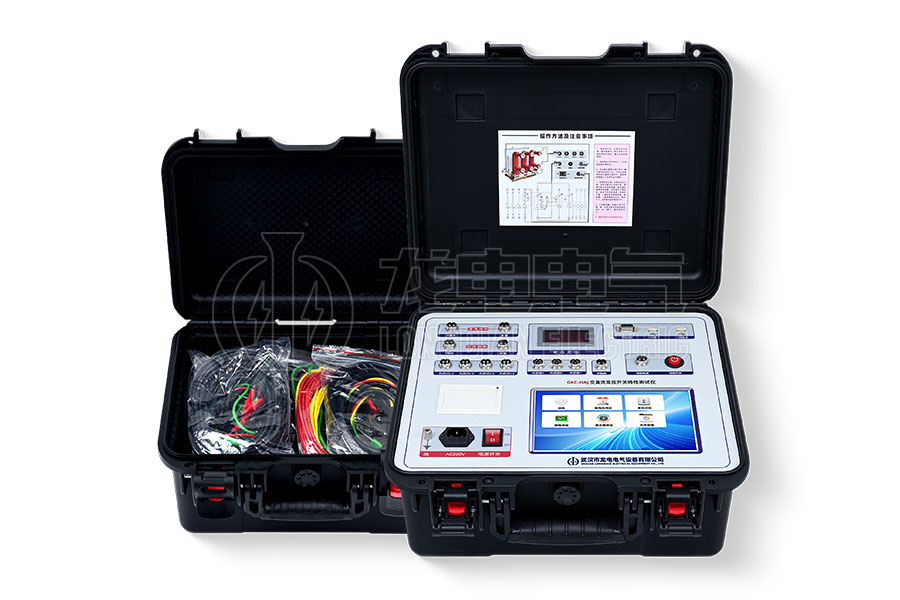

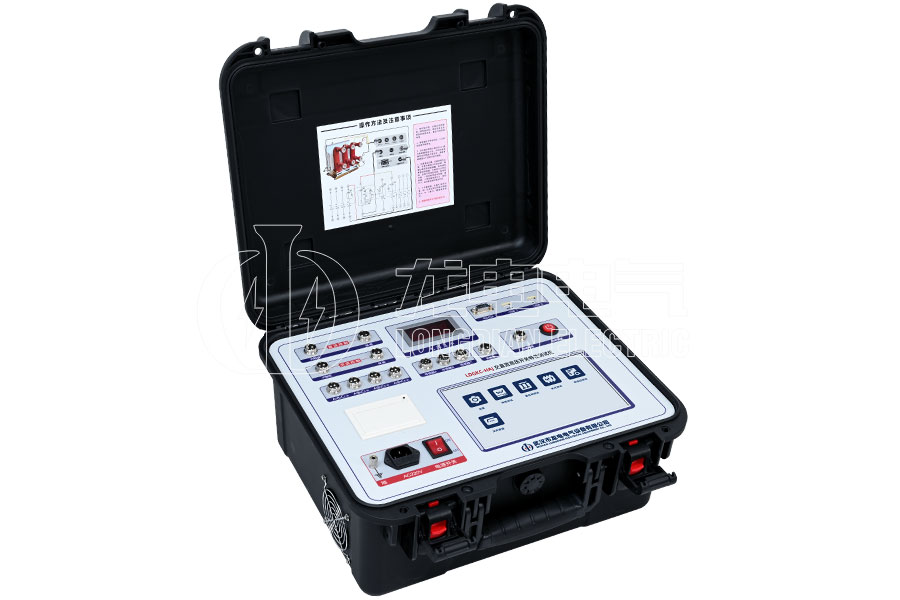

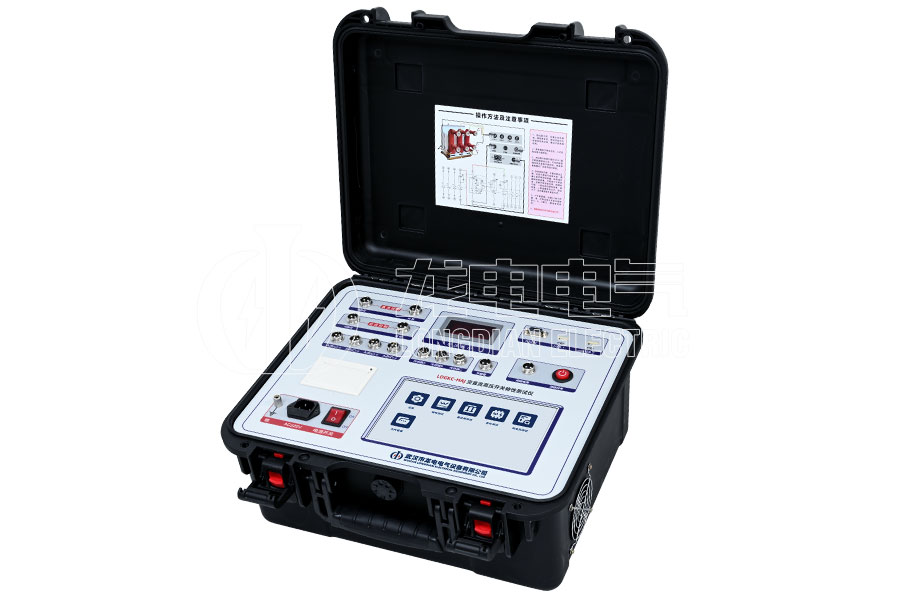

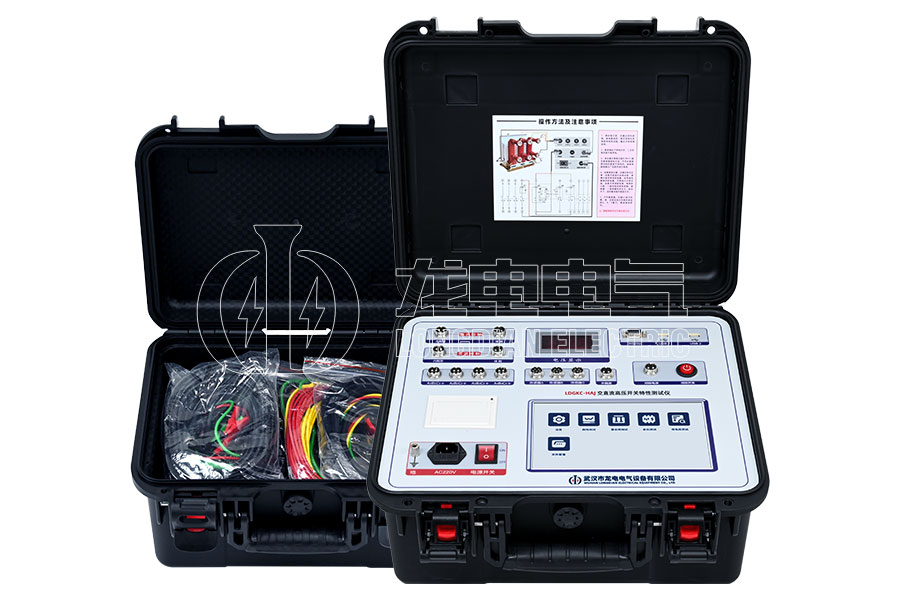

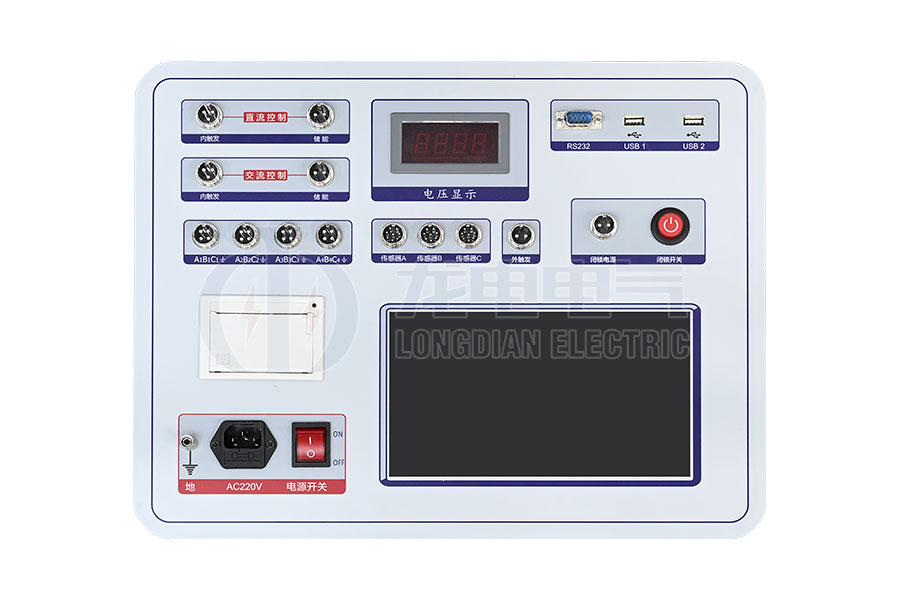

GKC-HAJ交直流高压开关特性测试仪
GKC-HAJ交直流高压开关特性测试仪
GKC-HAJ交直流高压开关特性测试仪
GKC-HAJ交直流高压开关特性测试仪

GKC-HAJ交直流高压开关特性测试仪

工控机 / 带闭锁 / 带储能 / 交直流输出

兼容各类传感器,安装方便简捷

适用于国内外生产的所有型号开关

内部抗干扰电路可满足500KV变电站内可靠使用

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

为了满足广大用户对各类高压开关动特性测试的需求,龙电电气精心研发了全新的高压开关动特性测试仪。GKC-HAJ交直流高压开关综合特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数,具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。除了满足市场上一般的高压开关的动特性测试外,还提供交直流测试,以满足不同类型断路器的测试需求,使得测试仪能够对高压开关进行有效的机械特性测试。

产品别称:高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

技术参数

时间测量12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差
合闸(分闸)弹跳时间(弹跳次数)
不同期测试范围:1ms~99ms,分辨率:0.01ms
内触发测试范围:1ms~999ms,分辨率:0.01ms
1000ms~9999ms,分辨率:0.1ms
10000ms~200000ms,分辨率:1ms
外触发测试范围:0.01ms~200s
准确度:±0.05%+0.1ms
速度测量刚分(刚合)速度,指定时间段(行程段或角度段)平均速度
测速范围0.1mm传感器 0.01~20.00m/s
345°角度传感器 0.01~20.00m/s
加速度传感器 0.01~15.00m/s
激光传感器0.01~15.00m/s(选配)
行程测量动触头行程(行程)(3路行程测量选配)
接触行程(开距)
超行程
过冲行程或反弹行程
测量范围直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm
旋转传感器:345­°,测量范围:0-1000mm,分辨率:0.08­°
此传感器有15度的无效区,安装时在仪器可看到传感器有效区域,数值显示在160-200度左右为佳
加速度传感器测量范围:0-300mm,分辨率:0.1mm
线圈电流最大电流20A,分辨率:0.01A
线圈电阻0~2000Ω,分辨率:0.01Ω
仪器输入电源AC220V ± 10%,50Hz ± 10%
控制电源输出AC/DC6~270V连续可调,AC/DC24V≤15A(短时),AC/DC200V≤ 20A(短时)
外触发触发电压AC/DC10-300V,电流≤120A
隔离开关测量范围电压输出:AC/DC6~270V(可调)
电源输出时间:0.01-20秒(可设置)
断口信号最大采集时间为200秒
可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积390×370×175mm
使用环境-20℃~+50℃
相对湿度≤90%
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

⑴、GKC-HAJ交直流高压开关综合特性测试仪为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。9寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。

⑵、GKC-HAJ交直流高压开关综合特性测试仪高速热敏打印机,方便现场打印测试数据,有当前页打印和综合打印两种模式。

⑶、GKC-HAJ交直流高压开关综合特性测试仪机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供AC/DC6~270V可调电源,电流20A,满足线圈为24V/15A的断路器低跳试验,任意整定分、合闸线圈的动作电压值,可做断路器的低电压动作试验(手动和自动两种模式)。

⑷、配备直线传感器、旋转传感器、万能传感器、激光传感器(选配)以及支架、专用固定多功能接头,安装极为方便,简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次,得到所有数据及图形,测试数据和图形同屏显示,有12路断口合分闸时间、不同期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速度、最大速度、指定段平均速度、线圈电流、线圈电阻等参数、可装三路传感器或通过一路传感器推算其他两路速度,速度再计算无需再测试。

⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

⑻、配备2个USB接口,可接鼠标操作仪器,可直接把数据保存到U盘,上传到计算机进行分析、保存。RS232接口联机操作(选配)、WIFI操作选配。

⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。

⑽、内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

产品图集

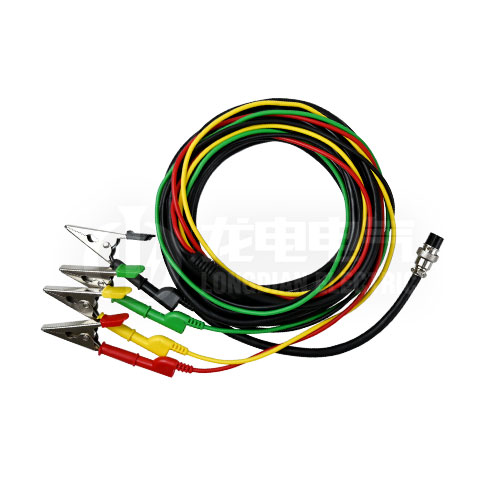

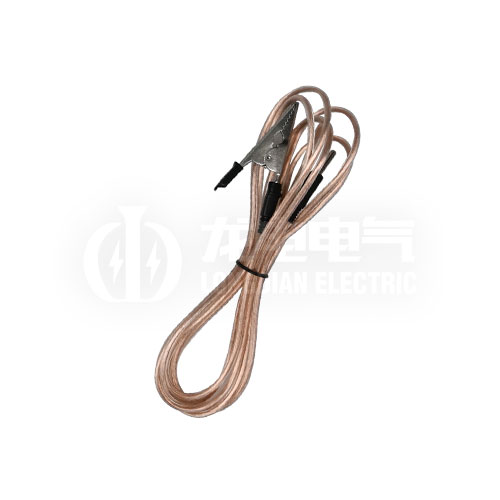

断口线
断口线

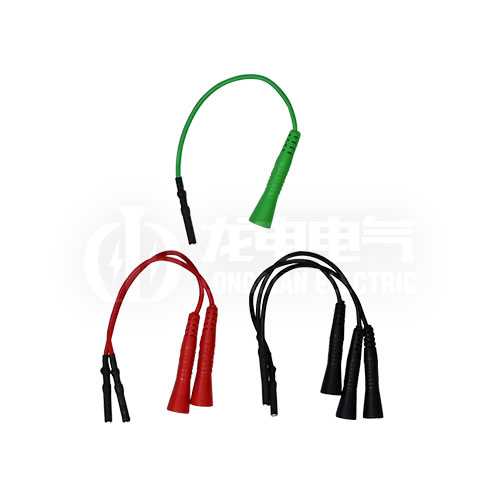

断口延长线
断口延长线
航插转接线
航插转接线

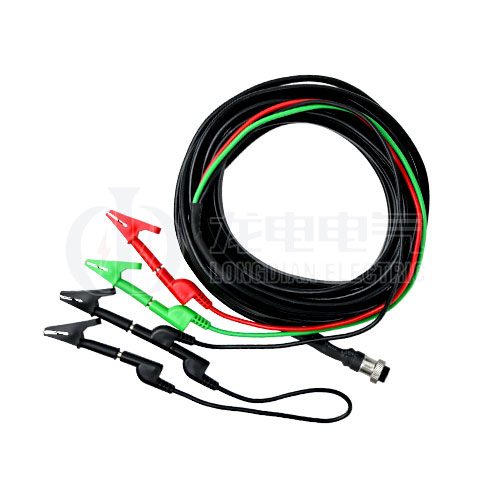

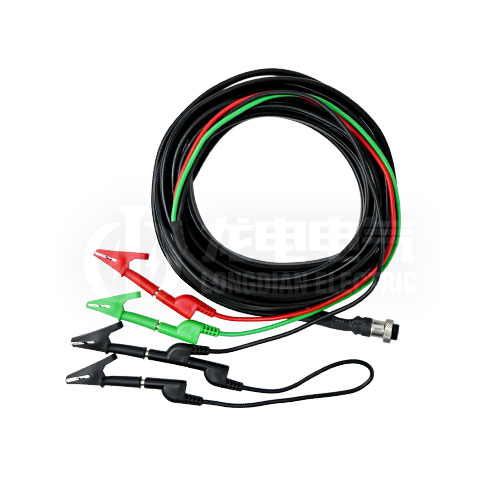

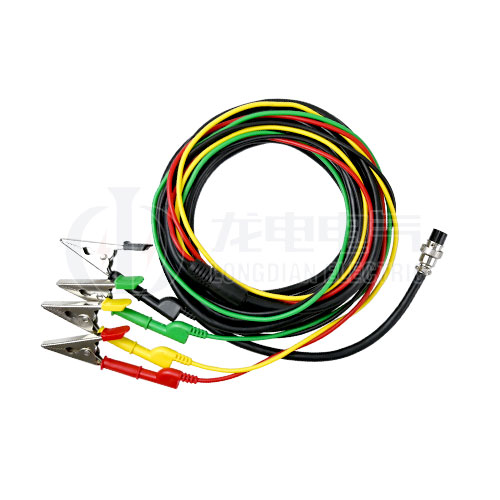

交直流合分闸线
交直流合分闸线

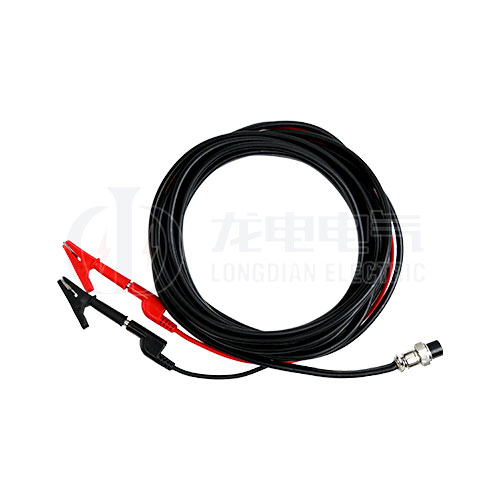

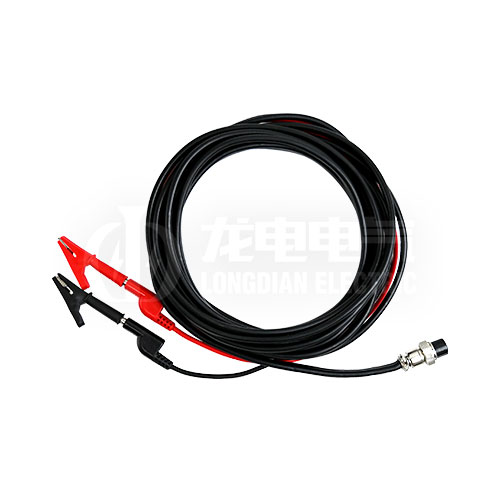

外触发线/储能闭锁电源线
外触发线/储能闭锁电源线

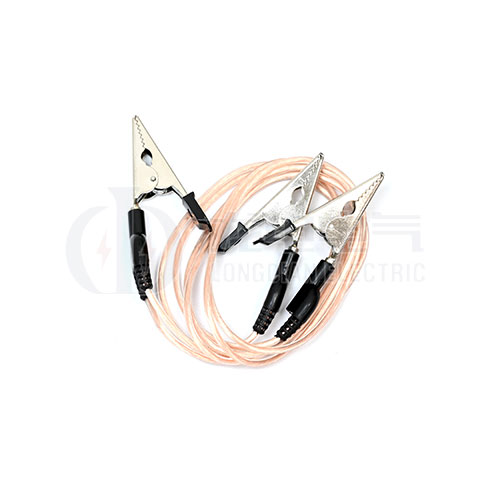

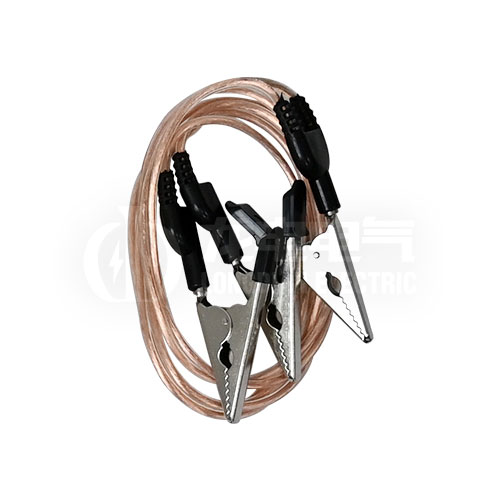

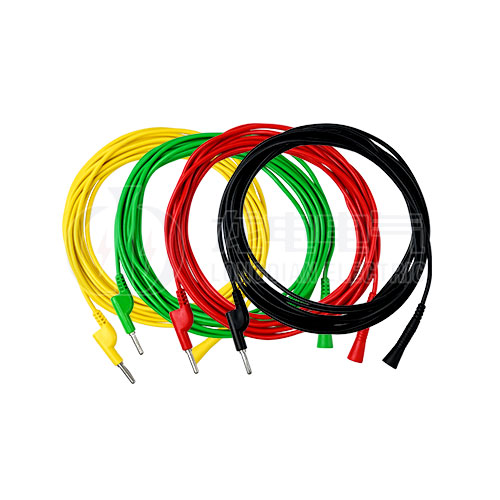

短接线
短接线

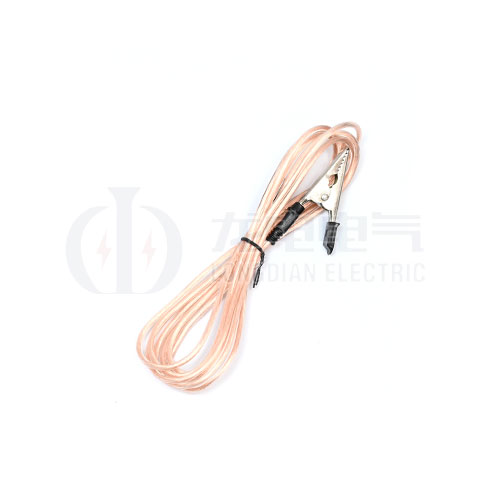

接地线
接地线

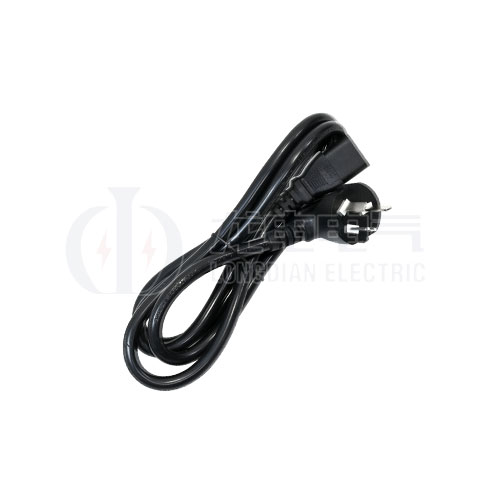

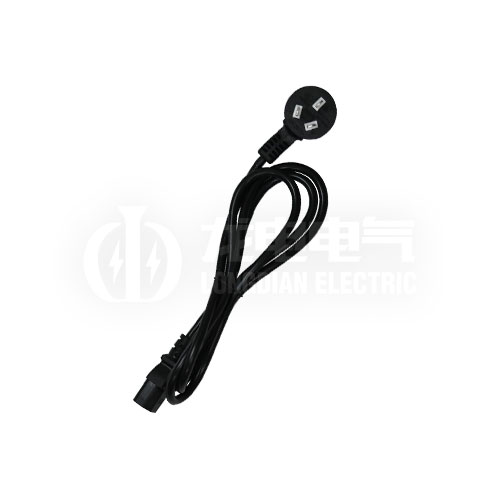

电源线
电源线

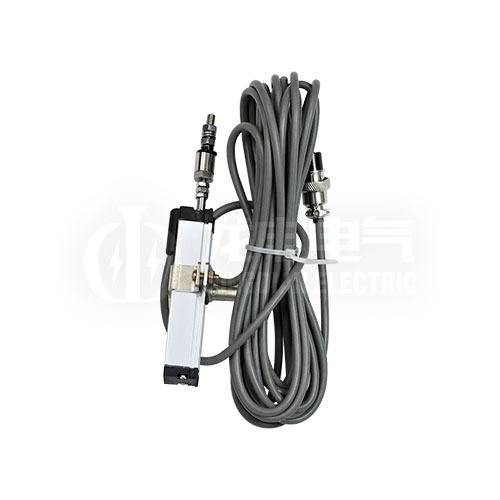

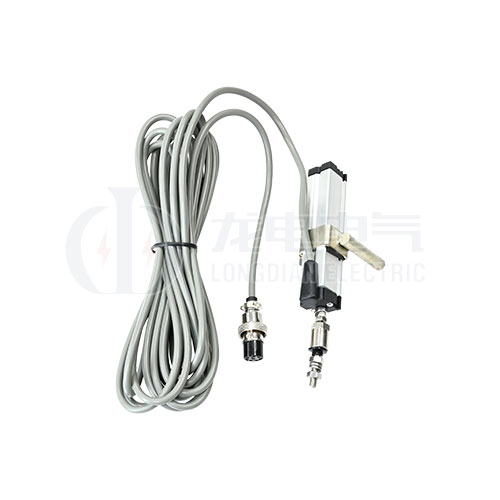

直线传感器
直线传感器

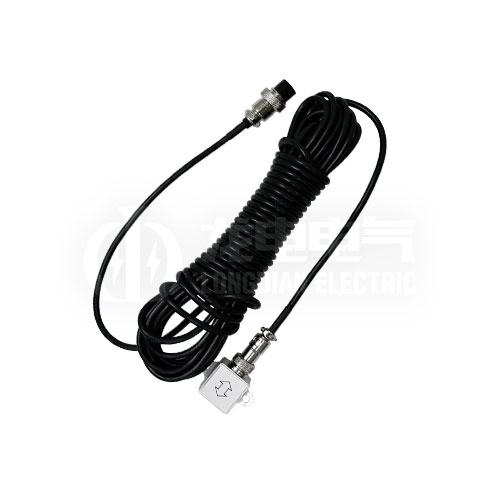

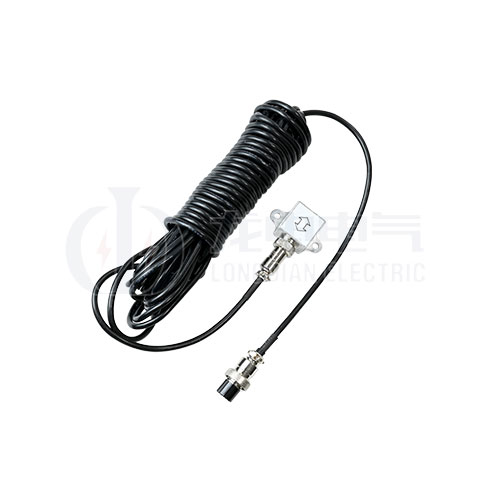

万能传感器
万能传感器

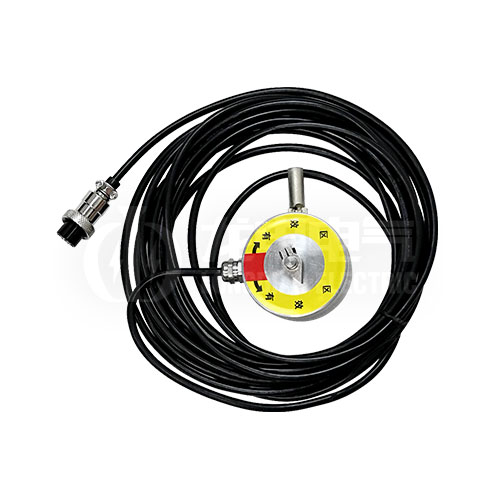

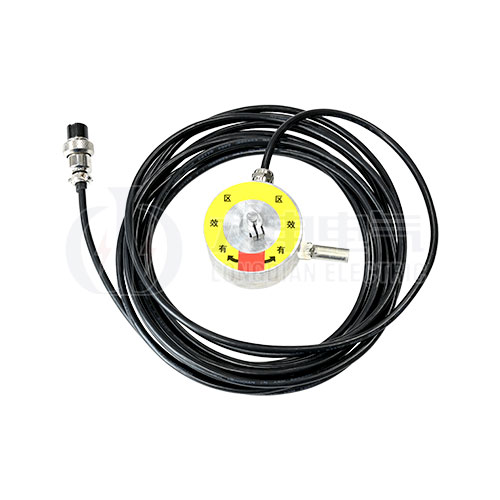

旋转传感器
旋转传感器

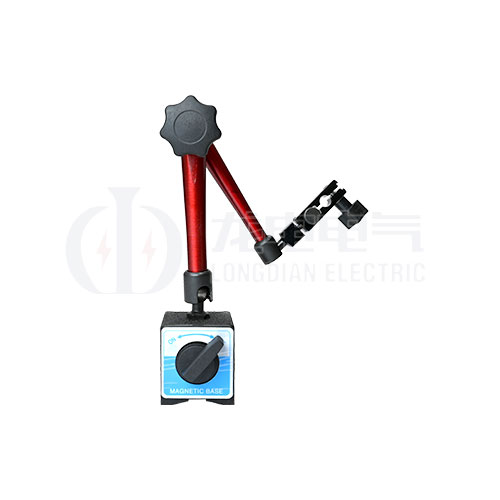

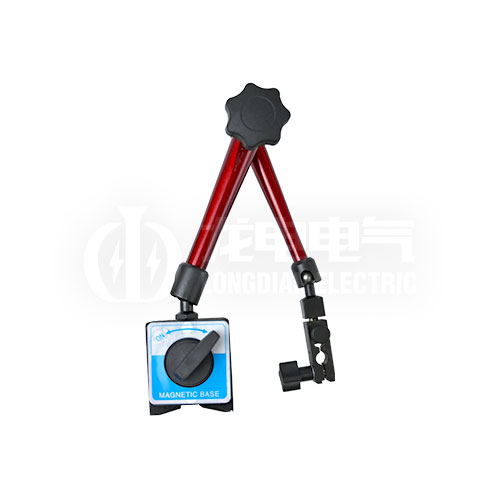

万向支架
万向支架

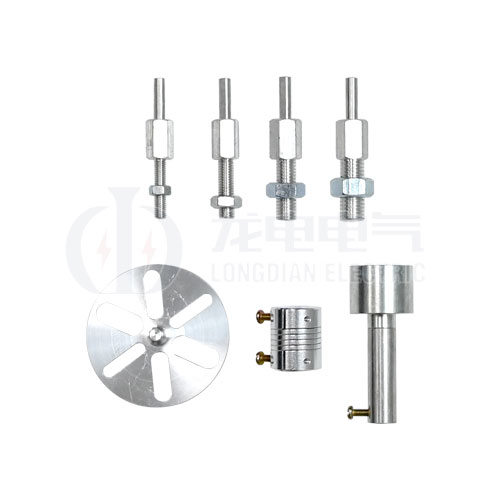

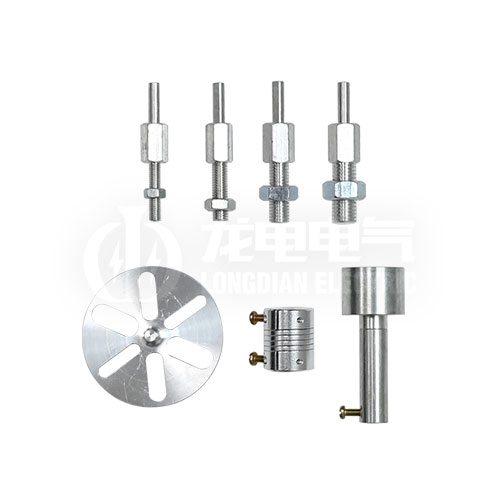

传感器转接头
传感器转接头

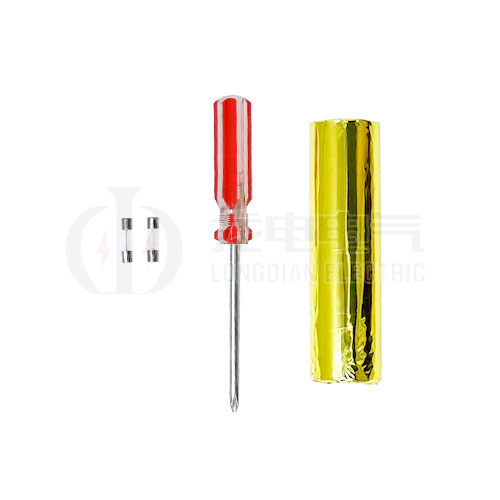

保险/打印纸/螺刀丝
保险/打印纸/螺刀丝
