储能电站中直流断路器安秒特性测试怎么做？应用场景与测试重点解析

储能电站为什么要关注直流断路器的安秒特性？直流断路器安秒特性测试在储能电站中主要用来解决什么问题？随着储能电站规模不断扩大，电站内部涉及电池、变流及辅助供电等多个电气系统，直流侧保护设备的动作性能需要结合实际运行要求进行检查。对于承担直流回路保护任务的断路器来说，安秒特性测试主要是通过实际施加测试电流，获取断路器的动作时间、脱扣电流等数据，并结合保护配置分析其动作特性。

从测试原理来看，储能电站中的直流断路器安秒特性测试，本质上仍然是对断路器电流—动作时间关系进行实际测量。测试人员根据被测断路器的额定参数和试验要求设置测试条件，测试仪输出相应电流，在断路器发生脱扣后记录实际测试电流和动作时间。通过多个测试点，可以形成相应的安秒特性数据，用于分析断路器在不同电流条件下的动作规律。

对于储能电站而言，开展直流断路器安秒特性测试时，首先需要明确被测对象和保护回路的位置。并不是储能电站中的所有断路器都需要采用完全相同的测试方法，而是应根据具体直流回路、断路器额定参数以及设计要求确定测试项目。实际开展试验时，可以围绕单台直流断路器的动作特性进行测试，也可以针对存在上下级保护关系的多个断路器开展配合测试。

储能电站中进行直流断路器安秒特性测试，一个重要作用是核查断路器实际动作特性。测试数据能够反映某一电流条件下断路器经过多长时间发生动作，以及断路器发生脱扣时对应的实际电流。通过实际测试，可以将现场设备的动作情况与其设计要求、整定要求以及试验判定依据进行对照，为设备调试和运行维护提供数据基础。

安秒特性测试的另一个重点，是观察不同保护层级之间的动作关系。在具有多级直流保护的系统中，当某一支路出现故障时，需要关注故障所在回路及其上下级保护设备的动作情况。你提供的LDZKC-1000A产品资料明确将直流保护电器动作特性测试与级差配合校验联系起来，并设置了回路测试功能，用于对多个断路器的动作关系进行测试。

在储能电站调试阶段，直流断路器安秒特性测试可以作为相关保护性能检查的一部分。现行GB/T 42737-2023《电化学储能电站调试规程》属于电化学储能电站调试方面的现行国家标准，说明储能电站的调试工作本身具有明确的标准化要求。具体到断路器的安秒特性测试，则仍应按照项目采用的设备类型、设计要求和相关试验规定确定具体测试项目及判定方法。

对于单台断路器，可以采用单点测试获取指定电流条件下的动作时间。测试时，设备开始输出试验电流并记录测试过程，当被测断路器自动断开后，记录开始时间、测试电流倍数、测试时长、实际电流和动作状态。这样得到的数据，可以用于分析储能电站直流断路器在该测试条件下的实际动作情况。

如果储能电站需要获得更加完整的动作特性数据，则可以进行全点测试。通过设置测试次数、起始比值和累加步长，设备可以连续获取多个电流测试点的数据。与只测试一个电流点相比，多点测试能够更加完整地体现电流变化与动作时间之间的关系，为后续安秒特性曲线分析提供更多数据。

在需要检查多个保护装置动作关系的场景下，可以采用回路测试。LDZKC-1000A的回路测试功能可以设置多个断路器的额定电流，并输入测试电流开展测试，测试完成后记录实际发生脱扣的断路器位号，最多可设置5个断路器。对于储能电站中存在多级直流保护关系的回路，这种测试方式可以用于观察不同断路器之间的动作顺序和配合情况。

储能电站中的直流断路器还可能需要关注实际脱扣电流。对于这一测试需求，可以使用脱扣测试功能，通过设置起始电流、终止电流、电流步长和时间步长，让测试电流按照设定条件逐步增加，直到断路器发生脱扣，并记录实际脱扣电流和运行时间。需要注意的是，具体的脱扣判定值仍然应以被测断路器自身的技术要求为依据，测试设备负责提供试验条件和记录实际结果。

除了动作时间和脱扣电流，测试电流的真实性和稳定性也是储能电站进行安秒特性测试时需要关注的内容。实际测试中，设定电流与测得电流可能存在一定差异，产品资料指出，这种情况可能受到断路器触头接触电阻以及测试连接线电阻等因素影响，因此进行结果分析时应以实际测试电流为基础。

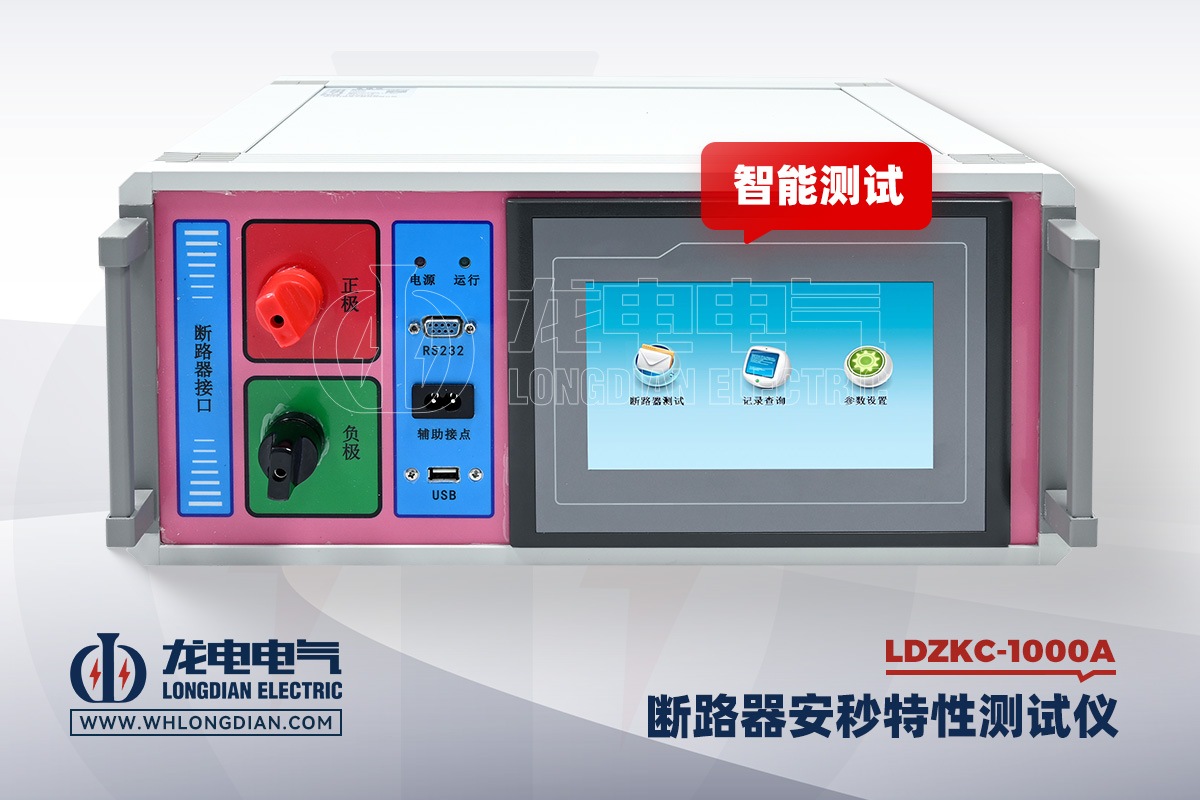

武汉市龙电电气设备有限公司生产的LDZKC-1000A断路器安秒特性测试仪，可用于直流断路器相关动作特性测试。设备测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并配置单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。

在储能电站现场使用直流断路器安秒特性测试仪时，还应注意测试条件与实际系统工况之间的区别。测试仪的作用是建立规定的试验电流条件并记录断路器动作过程，而最终是否满足保护要求，需要结合储能电站设计文件、断路器自身参数、保护整定值以及适用的试验规程进行判断。不能仅根据测试仪显示的某一个电流或时间数值直接得出合格结论。

从测试数据管理来看，LDZKC-1000A还可以保存和查询测试结果，并支持将单点、全点以及回路测试数据导出，便于现场测试后的数据整理和存档。对于储能电站建设、调试和后续检修工作而言，将断路器测试数据与设备编号、测试时间及试验条件对应保存，有助于后续进行历史数据查询和复核。

国家能源局于2026年发布的《新型储能电站建设工程质量监督大纲》提出，新型储能电站建设工程需要做好相关系统的调试工作，反映出储能电站建设阶段对设备调试和试验记录的重视。对于具体项目是否需要开展直流断路器安秒特性测试、测试哪些回路以及采用何种判定依据，则应按照项目设计、设备技术条件和适用标准执行。

综合来看，储能电站中直流断路器安秒特性测试的核心作用，是通过实际电流试验获得断路器的动作时间、脱扣电流及动作状态数据，并进一步检查相关保护回路的动作特性和配合关系。在实际项目中，可以根据测试目的选择单点测试、全点测试、回路测试以及脱扣测试等方式。武汉市龙电电气设备有限公司生产的LDZKC-1000A断路器安秒特性测试仪，可为这类直流断路器现场测试提供相应的电流输出、动作时间记录和测试数据管理条件。

对于储能电站而言，直流保护设备的测试不能脱离具体系统结构和设备参数。开展直流断路器安秒特性测试时，应先明确被测断路器及其保护层级，再确定试验电流、测试点和测试方式，最后根据项目采用的技术要求对结果进行分析。这样才能让安秒特性测试数据真正服务于储能电站直流保护系统的调试与运行维护。
