什么是三通道变压器直流电阻测试仪？一文讲清核心定义

什么是三通道变压器直流电阻测试仪？为什么变压器进行直流电阻测试时，需要采用三通道方式进行测量？对于变电站、变压器生产企业以及电力试验人员来说，了解这类设备的基本定义和测试作用，是正确开展变压器直流电阻试验的基础。

变压器直流电阻测试，主要是向被测绕组施加稳定的直流测试电流，然后测量绕组两端的电压和电流关系，计算得到绕组直流电阻值。由于变压器绕组属于低电阻测试对象，测试结果容易受到接线、电流稳定时间、绕组电感以及现场操作等因素影响，因此实际试验通常需要采用专用的变压器直流电阻测试仪完成测量。

所谓“三通道”，主要是指测试仪能够同时对变压器三相绕组进行直流电阻测试。与逐相测量相比，三通道测试可以减少重复接线和重复测试过程，尤其适用于三相变压器的现场检测。在具备三相测试功能的设备中，还可以根据绕组接线形式选择相应的测试方式，例如带中性点的星形绕组可采用三相同时测量方式，不带中性点的星形绕组或三角形绕组则可根据测试要求进行分相测量。你提供的产品技术内容中，也明确采用三相测量方式，并能够计算三相不平衡率。

那么，三通道变压器直流电阻测试仪主要测什么？最直接的结果就是得到各相绕组的直流电阻值，并通过三相数据之间的对比，判断绕组电阻是否存在明显异常。变压器直流电阻属于制造、出厂、安装交接以及预防性试验中的常见检测项目，通过直流电阻测试，可以辅助发现绕组连接不良、焊接问题、引线接触异常以及部分绕组缺陷等情况。

三相不平衡率也是三通道测试中的一个重要数据。正常情况下，同一变压器不同相绕组的直流电阻应处于合理范围内，如果三相之间出现较大的差异，就需要结合分接位置、温度、接线状态以及绕组结构等因素进一步分析。采用三通道变压器直流电阻测试仪后，可以直接获得三相测试结果，并自动计算三相不平衡率，减少人工记录和计算的工作量。

除了测试精度之外，变压器直流电阻测试还有一个特点，就是需要一定的充电和稳定过程。变压器绕组具有较大的电感，开始测试后，绕组中的电流并不会瞬间达到稳定状态，因此测试仪需要持续输出测试电流，等待测量值稳定后再读取结果。部分设备还可以对5秒、15秒、30秒等时间段内的电阻变化率进行计算，用于辅助判断测试数据是否已经趋于稳定。

在测试电流方面，不同变压器的绕组电阻范围不同，因此测试仪通常设置多个电流档位，以适应不同容量和不同电阻值的变压器。以你提供的龙电相关产品技术内容为例，设备测试电流最高可达到20A，并设置20A、10A、5A、1A、0.1A等不同档位，对应不同的电阻测量范围。实际使用时，应根据被测绕组的容量、电阻大小以及试验要求选择合适的测试电流。

此外，变压器直流电阻测试结束后，绕组中仍可能存在一定的磁通和剩磁，因此部分直流电阻测试仪会集成自动消磁功能。测试完成后，通过消磁功能对绕组进行处理，可以降低大电流测试后剩磁带来的影响。对于需要连续进行多项试验的现场来说，将直流电阻测试与消磁功能集成在一台设备中，也可以减少设备切换和重复操作。

从应用角度来看，三通道变压器直流电阻测试仪主要用于电力变压器制造、出厂试验、安装交接试验以及运行维护中的直流电阻检测。对于电力检修人员而言，测试结果不仅要看单个电阻值，还应结合三相不平衡情况、温度折算、分接位置和测试稳定时间等信息综合判断。设备能够保存测试数据并支持记录查询、打印及优盘转存，也有利于后续试验数据整理和留档。

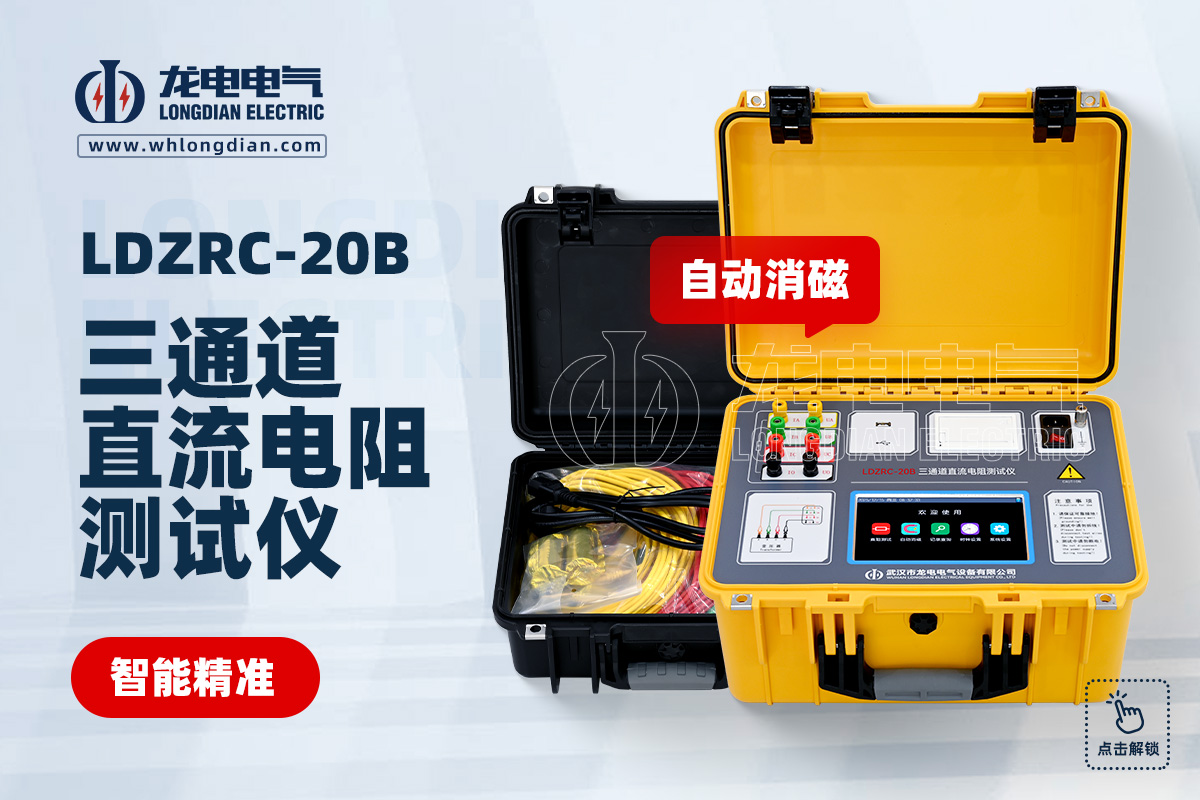

武汉市龙电电气设备有限公司研发生产LDZRC-20B三通道变压器直流电阻测试仪，针对变压器直流电阻测试过程中的三相绕组检测需求，将三相测试、数据判断及现场操作结合起来。对于需要提高三相直阻测试效率、减少重复接线工作的应用场景，三通道测试方式具有较好的实际意义。

需要注意的是，进行变压器直流电阻测试时，应严格按照被测变压器的绕组结构进行接线，测试过程中不要随意切换分接开关，也不能在测试或放电过程中拆除测试线；未进行测试的绕组应按照试验要求保持开路状态，以保证测试过程安全。

总体来看，三通道变压器直流电阻测试仪并不是简单地把三个测试通道叠加在一起，其核心价值在于针对三相变压器绕组的结构特点，提高直流电阻测试效率，同时获得更加完整的三相测试数据。对于变压器出厂、交接和预防性试验而言，正确理解三通道变压器直流电阻测试仪的工作方式和测试意义，才能更合理地选择测试电流、判断测试结果，并为变压器运行状态分析提供可靠的数据基础。
