什么是三通道同步测试？变压器直流电阻测试基础知识点

变压器进行直流电阻测试时，为什么有些设备可以同时测量三相绕组？什么是三通道同步测试？对于刚接触变压器直流电阻测试的人员来说，“三通道”并不只是测试通道数量增加，而是与三相绕组的测试方式直接相关。了解三通道同步测试的基本原理，有助于更加准确地理解变压器直流电阻测试仪的功能和实际应用。

所谓三通道同步测试，简单来说，就是测试仪同时对变压器三相绕组进行直流电阻测量，并在同一测试过程中获得三相绕组的电阻数据。传统单通道测试通常需要按照A、B、C三相依次进行测量，而三通道方式可以根据被测变压器的绕组结构，同时采集三相测试数据，从而减少重复接线和重复测试带来的时间消耗。

在变压器直流电阻测试中，测试仪首先向被测绕组施加稳定的直流电流，然后根据电压、电流之间的关系计算绕组直流电阻。由于变压器绕组具有电感特性，测试电流建立后需要经过一定过程才能趋于稳定，因此测试过程中不能只看刚开始出现的数值，而应等待测试数据稳定后再进行判断。对于三相绕组来说，同时进行测量还能更方便地对比三相测试结果。

三通道同步测试并不意味着所有变压器都采用完全相同的接线方式。变压器绕组有不同的连接形式，例如带中性点的星形绕组、不带中性点的星形绕组以及角形绕组，对应的测试方法也有所不同。实际测试时，需要根据变压器绕组结构选择相应的测试方式。相关测试功能中可以选择单相测试、三相测试，其中“三相Yn”适用于带中性点的星接绕组，而“三相Y/D”则适用于不带中性点的星接绕组或角接绕组。

为什么要进行三相直流电阻测试？一个重要原因就是可以通过三相测试数据判断绕组之间是否存在明显差异。测试完成后，可以分别获得各相绕组的电阻值，并进一步计算三相不平衡率。如果三相直流电阻数据出现异常差异，就需要结合分接位置、测试温度、绕组结构、接线情况等因素进行进一步分析，而不能仅凭单个数据直接判断设备状态。

对于变压器制造、出厂试验、安装交接试验以及运行维护来说，直流电阻都是比较常见的检测项目。通过变压器直流电阻测试，可以对绕组导电回路状况进行检查，同时为后续设备状态分析提供基础数据。相关测试内容也可用于辅助发现连接部位异常、焊接问题以及绕组局部缺陷等情况。

在实际测试过程中，测试电流的选择同样重要。不同容量、不同绕组结构的变压器，其直流电阻范围并不完全相同，因此测试仪一般会配置多个测试电流档位。以龙电相关三相直阻测试设备为例，测试电流可提供20A、10A、5A、1A、0.1A等多个档位，覆盖从毫欧级到较高阻值范围的测试需求。选择测试电流时，应结合被测绕组实际情况进行设置，而不是一味追求更大的测试电流。

三通道同步测试还有一个实际优势，就是能够减少三相测试之间的重复操作。对于现场变电站试验而言，接线、等待、记录和换相都会占用一定时间。如果采用三通道方式，在满足相应绕组测试条件的情况下，可以一次获取三相数据，并自动完成三相不平衡率计算，有助于提高现场测试效率。

测试完成后的数据处理同样是直流电阻测试的重要组成部分。为了避免测试人员因数据变化而误判，部分设备可以对测试过程中不同时间点的电阻变化率进行计算，并通过数据保存、查询和打印等功能保留测试结果。这样不仅便于现场查看，也方便后续对不同时间、不同分接位置下的测试结果进行对比。

需要注意的是，变压器直流电阻测试结束后，绕组中可能存在剩磁，因此部分测试设备会配置自动消磁功能。完成直流电阻测试后进行合理消磁，有助于降低剩磁影响。测试过程中，也应避免在测试电流尚未退出或设备尚未完成放电时拆除测试线，同时不要在测试过程中随意切换分接开关。

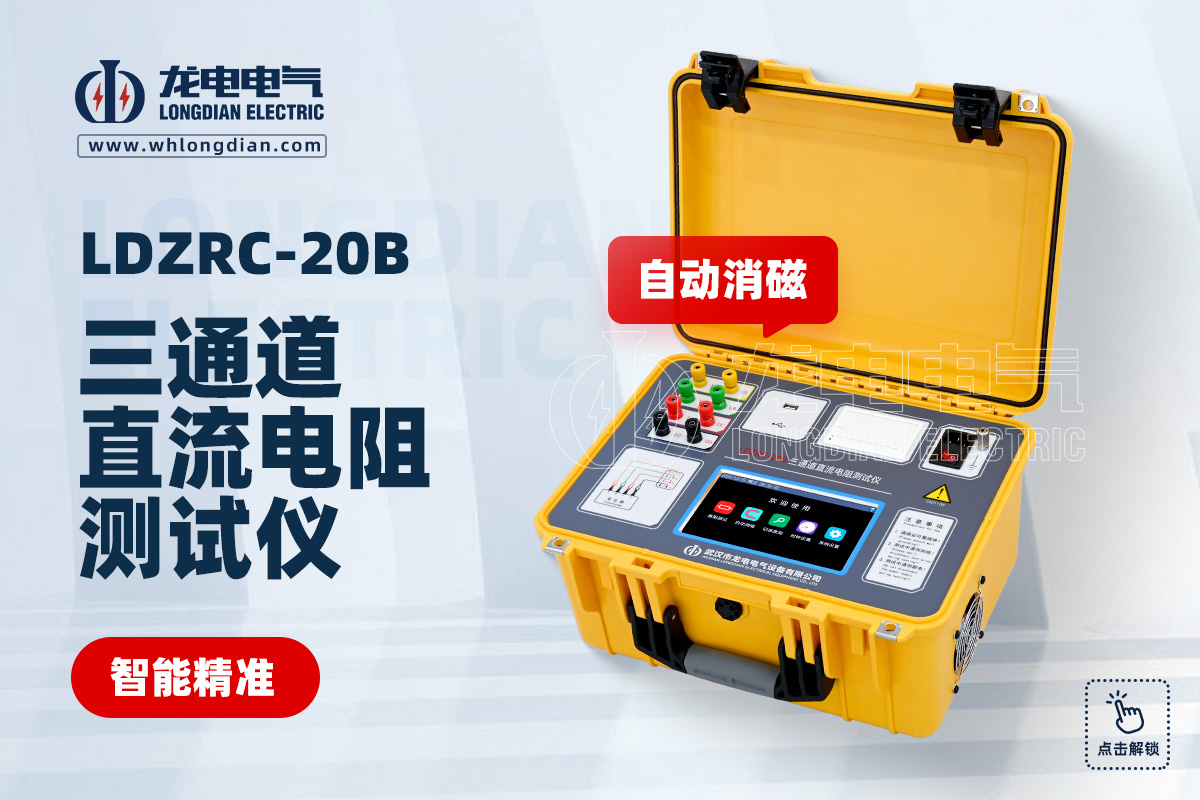

武汉市龙电电气设备有限公司研发生产LDZRC-20B三通道直流电阻测试仪，针对三相变压器直流电阻检测需求，采用三通道测试方式，可用于三相绕组直流电阻测量，并结合测试结果进行三相不平衡率分析。对于需要进行变压器出厂试验、交接试验以及日常检修测试的用户来说，三通道设计能够减少重复操作，让三相数据获取更加直接。

总体来看，三通道同步测试的核心并不复杂，就是在符合绕组接线条件的情况下，同时完成三相绕组的直流电阻测量。相比逐相测试，它更强调三相数据的同步获取和整体对比。了解三通道同步测试的基本概念，再结合变压器绕组形式、测试电流、测试稳定时间以及三相不平衡率等因素进行综合判断，才能更合理地开展变压器直流电阻测试。

对于需要提高三相变压器直流电阻测试效率的现场试验人员而言，选择合适的三通道直流电阻测试仪，并根据实际绕组结构正确设置测试方式，是保证测试过程顺利进行的重要环节。
