三相变压器直流电阻测试仪的基础专业术语全解释

三相变压器做直流电阻测试时，经常会遇到“测试电流”“三相不平衡率”“温度折算”“分接位置”“测试绕组”等专业词汇，这些参数到底代表什么？为什么同样是测直流电阻，不同测试方式得到的结果还需要结合温度和分接位置判断？理解这些基础术语，是正确使用三相变压器直流电阻测试仪、分析测试结果的重要前提。

所谓直流电阻，是指变压器绕组在直流条件下呈现出来的电阻值。变压器直流电阻测试通常由测试仪向绕组施加直流电流，再根据测量得到的电气参数计算绕组电阻。直流电阻属于变压器制造、出厂试验、安装交接以及运行维护中常见的检测项目，可以用于检查绕组及其连接回路的基本状态。

“绕组”是三相变压器直流电阻测试中首先需要理解的术语。简单来说，绕组就是变压器中承担电能传递和电压变换作用的线圈部分。实际测试时，根据变压器结构不同，可以针对高压、中压、低压等不同绕组进行测量，测试仪通常需要先确定测试绕组，再进行对应的直流电阻测试。相关测试功能中可以选择高、中、低压绕组作为测试记录对象。

“相别”指的是三相系统中的具体相别，例如A相、B相和C相。对于三相变压器直流电阻测试仪来说，三相测试的核心就是分别获得A、B、C三相绕组的直流电阻数据，再结合三相之间的关系进行分析。因此，测试结果中通常会分别显示各相对应的电流和电阻测量值。

“三通道”可以理解为测试仪具备三个独立的测试通道，可用于三相绕组的测试。采用三通道方式后，可以根据绕组接线形式选择相应的三相测试模式。对于带中性点的星接绕组，可采用“三相Yn”方式进行三相直阻同步测量；对于不带中性点的星接绕组或角接绕组，则可采用相应的“三相Y/D”测量方式。

“三相不平衡率”也是三相变压器直流电阻测试中的重要术语。它主要用于反映三相绕组直流电阻之间的差异程度。三相测试完成后，测试仪可以根据测试数据自动计算三相不平衡率，帮助试验人员更直观地对比三相绕组之间的测试情况。需要强调的是，不平衡率属于测试结果分析的一项指标，实际判断还需要结合变压器结构、温度、分接位置等情况综合分析。

“测试电流”是直流电阻测试中的另一个核心概念。测试仪向绕组输出一定大小的直流电流，通过稳定电流条件获取绕组电阻。由于不同变压器的绕组电阻范围不同，因此测试仪通常设置多个电流档位。相关设备可提供20A、10A、5A、1A、0.1A等测试电流档位，对应不同的测量范围，实际测试时需要结合被测绕组情况选择。

“测试范围”是指仪器能够测量的直流电阻范围。以相关产品参数为例，不同测试电流档位对应不同测量区间，其中20A档主要针对较低阻值测试，随着测试电流档位降低，可覆盖更高的电阻范围。因此，测试范围和测试电流并不是相互独立的两个概念，而是与被测绕组电阻大小密切相关。

“测量值”是测试过程中仪器实时得到的绕组直流电阻结果，而“折算值”则是在设置测试温度、折算温度及绕组材料等条件后，将当前测量结果换算到规定温度下的电阻值。由于绕组电阻会随温度变化，因此进行不同时间或不同环境下的测试数据比较时，温度因素不能忽略。相关测试功能中提供了温度折算设置，可对测试结果进行相应处理。

“测试温度”指进行直流电阻测试时绕组所对应的温度条件；“折算温度”则是希望将测试结果统一换算到的温度条件。由于不同温度下绕组电阻存在差异，所以在进行历史数据对比或者不同状态下的数据分析时，温度折算可以让结果具备更好的可比性。

“分接位置”指的是变压器分接开关当前所处的位置。在进行直流电阻测试时，不同分接位置对应的绕组匝数和电阻状态可能不同，因此测试人员需要明确当前分接位置，并将其与测试结果对应记录。测试仪可以对当前分接开关位置进行设置和记录，便于后续查看和整理测试数据。

“测量时长”是指一次直流电阻测试从开始到当前状态所经历的时间。由于变压器绕组存在电感，施加直流电流之后，测试数据需要经过一定时间才能逐渐稳定。相关设备还可以计算5秒、15秒、30秒内的电阻变化率，用于辅助判断数据稳定程度，减少因测试时间不足而产生误读的情况。

“电阻变化率”可以理解为测试过程中一定时间段内电阻数据发生变化的程度。在直流电阻测试刚开始时，测量数据可能持续变化，随着测试时间增加，数据逐渐趋于稳定。通过观察5秒、15秒或30秒的电阻变化率，可以辅助判断当前测试是否已经达到相对稳定状态。

“消磁”是变压器直流电阻测试中经常涉及的一个功能。由于直流电流通过变压器绕组后可能使铁芯产生剩磁，测试完成后可以通过消磁过程降低剩磁影响。相关设备将直阻测试与自动消磁功能集成在一起，并能够选择相应的消磁相别和消磁电流完成处理。

“反电动势保护”则属于测试仪的保护功能。直流电阻测试结束或测试回路发生状态变化时，被测变压器绕组本身可能产生反电动势，因此设备需要具备相应的保护措施。相关设备还配置断线保护和断电保护等功能，用于降低异常情况下对测试设备产生影响的风险。

“单相测试”和“三相测试”是两种常见的测试方式。单相测试主要针对某一相绕组单独进行测量，而三相测试则针对三相绕组采用对应的三相测试方式完成测量。对于三相变压器而言，选择哪种方式需要根据绕组接线形式和实际试验要求确定。

“测试数据保存”也是现场试验中比较常见的功能。直流电阻测试完成后，测试结果可以保存到仪器内部，并支持测试记录查询和优盘转存。相关设备本机可存储一定数量的测试数据，同时支持优盘进行数据保存，方便后续整理和查看。

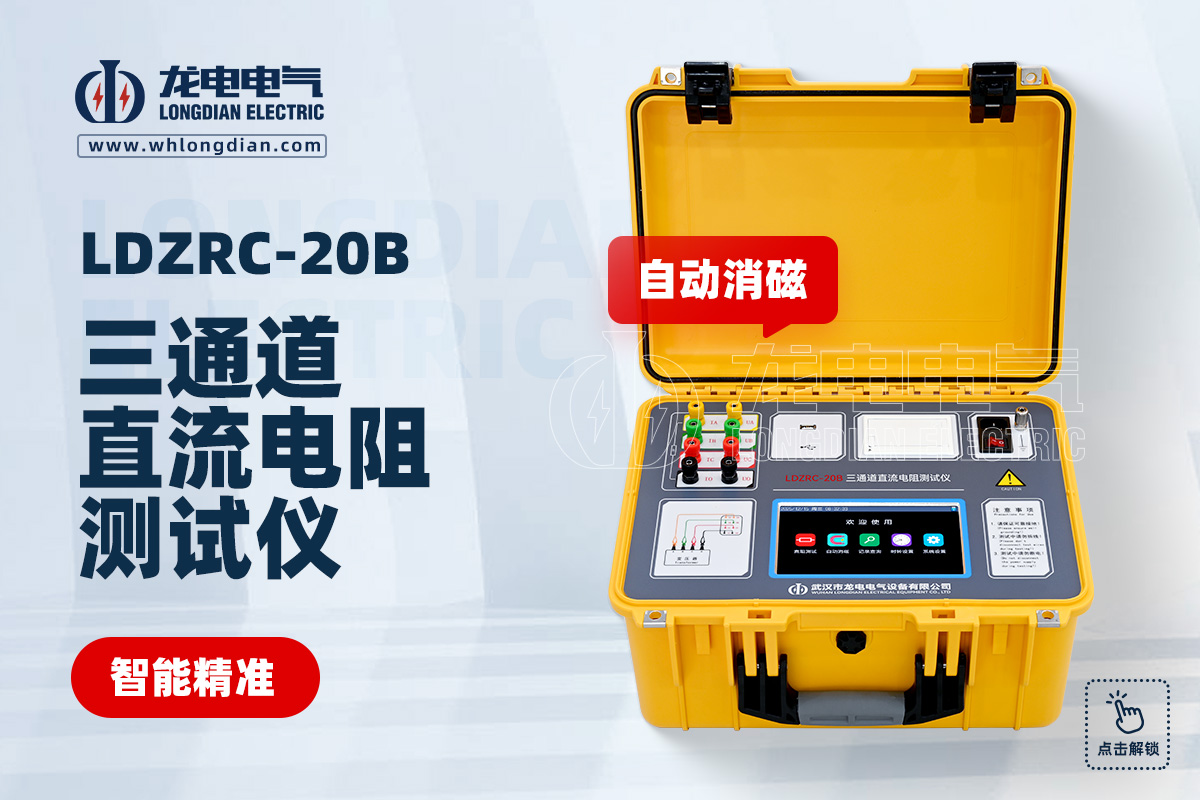

武汉市龙电电气设备有限公司研发生产LDZRC-20B三相变压器直流电阻测试仪，面向三相变压器直流电阻测试场景，将三相测试、直阻测量、不平衡率计算、温度折算以及消磁等功能结合在一起。对于电力变压器制造、出厂检测、交接试验及运行维护中的直流电阻测试，可以根据具体绕组结构选择相应的测试方式。

使用三相变压器直流电阻测试仪时，还需要注意测试过程中的接线和安全操作。测试过程中不能随意切换无载分接开关，也不应在测试或放电过程中拆除测试线；对于未进行测量的绕组，也需要按照测试要求保持相应状态。

从整体来看，三相变压器直流电阻测试仪涉及的专业术语并不只是“电阻值”一个概念，而是包括测试绕组、相别、三通道、测试电流、测量范围、三相不平衡率、温度折算、分接位置、测量时长、消磁以及保护功能等多个方面。把这些基础术语弄清楚之后，再去理解三相直流电阻测试的测试过程和数据结果，会更加直观。

对于刚开始接触变压器直流电阻测试的人员，可以先从“三相绕组怎么测、测试电流怎么选、三相数据怎么看、温度为什么要折算、测试结束为什么需要消磁”几个问题入手。掌握这些基础概念，也就基本建立起了使用三相变压器直流电阻测试仪进行现场测试所需要的基础知识框架。
