三通道变压器直流电阻测试仪的测试电流档位有什么讲究

三通道变压器直流电阻测试仪为什么要设置20A、10A、5A、1A、0.1A多个测试电流档位？测试变压器绕组时，是不是电流越大越好？实际上，直流电阻测试并不是简单地选择最大电流，测试电流需要结合被测绕组的电阻大小、仪器测量范围以及现场试验要求进行选择。弄清楚不同档位的作用，是做好变压器直流电阻测试的基础。

直流电阻测试的基本过程，是由测试仪向被测绕组施加直流电流，再根据测试得到的电气参数计算绕组直流电阻。由于不同容量、不同电压等级和不同结构的变压器，其绕组电阻存在差异，因此三通道变压器直流电阻测试仪通常不会只设置一个固定电流，而是配置多个测试电流档位，使仪器能够覆盖不同阻值范围。相关设备设置了20A、10A、5A、1A、0.1A多个输出电流档位。

从测试范围来看，不同电流档位对应不同的测量区间。以相关产品参数为例，20A档的测量范围为0.5mΩ～1Ω，10A档为1mΩ～2Ω，5A档为10mΩ～4Ω，1A档为0.1Ω～20Ω，0.1A档则对应2Ω～200Ω。也就是说，测试电流档位实际上与被测绕组的电阻大小存在直接关系，并不是所有变压器都适合使用同一个档位。

对于电阻值较低的变压器绕组，一般需要使用较大的测试电流。以20A档为例，其主要覆盖毫欧级及较低欧姆值范围，适用于低阻值绕组的测试。测试电流提高后，测量回路中的电压信号也会相应增大，从而有利于对较小阻值进行检测。因此，在仪器允许的范围内，对于低阻绕组应根据对应量程选择合适的较大电流档位，而不是直接套用较小电流。

而对于电阻值相对较高的绕组，就需要切换到较小的测试电流档位。例如1A档和0.1A档对应的测量范围明显更高，可以覆盖0.1Ω～20Ω以及2Ω～200Ω的电阻值。此时如果仍然采用过大的测试电流，就没有必要，反而可能超出当前测试对象对应的合理量程。因此，测试电流档位首先应服从被测电阻所处的测量范围。

很多现场人员容易产生一个误区：既然大电流能够快速测量，那是不是始终选择20A最好？实际上并不是。测试电流的选择首先要保证被测绕组处于对应的测量范围内，其次还要结合变压器容量、绕组结构以及具体试验要求进行判断。对于高阻值绕组，使用0.1A或1A等档位更加合适；对于低阻值绕组，则可以考虑5A、10A甚至20A档位。

三通道变压器直流电阻测试仪的“三通道”与“测试电流档位”是两个不同的概念。三通道主要解决三相绕组测试的问题，而测试电流档位主要解决不同绕组电阻范围的适配问题。也就是说，三通道并不代表三个通道必须一直使用相同的电流，更重要的是按照仪器支持的测试方式和被测绕组条件进行设置。

除了电阻大小之外，测试稳定时间也是选择和判断测试电流时需要关注的内容。变压器绕组具有一定电感，施加直流电流后，电流和测量值需要经过一定时间才能趋于稳定。因此，测试过程中不能只看到一个瞬时数值就结束测试。相关设备可以对5秒、15秒、30秒内的电阻变化率进行计算，用于辅助判断当前测试数据是否稳定。

在实际操作中，可以先根据被测绕组的大致电阻范围选择对应档位，再观察测试过程中电流、电阻值以及数据变化情况。如果当前档位对应的测量范围与被测绕组不匹配，就需要重新选择档位。对于具体试验，不能单纯依据“电流越大越好”的思路操作，而应以仪器量程、被测绕组状态和试验要求为依据。

另外，温度因素也会影响绕组直流电阻。不同温度条件下测得的电阻值并不能简单直接进行比较，因此测试时除了关注电流档位，还需要记录测试温度，并根据需要对测试结果进行温度折算。相关测试功能可以设置测试温度、折算温度以及绕组材料，对测量结果进行相应换算。

测试结束后还需要注意变压器绕组的剩磁问题。直流电流通过绕组后，可能使变压器产生剩磁，因此部分变压器直流电阻测试仪会配置消磁功能。相关设备将直阻测试和自动消磁功能集成在一起，可以根据实际需要设置消磁相别和消磁电流。

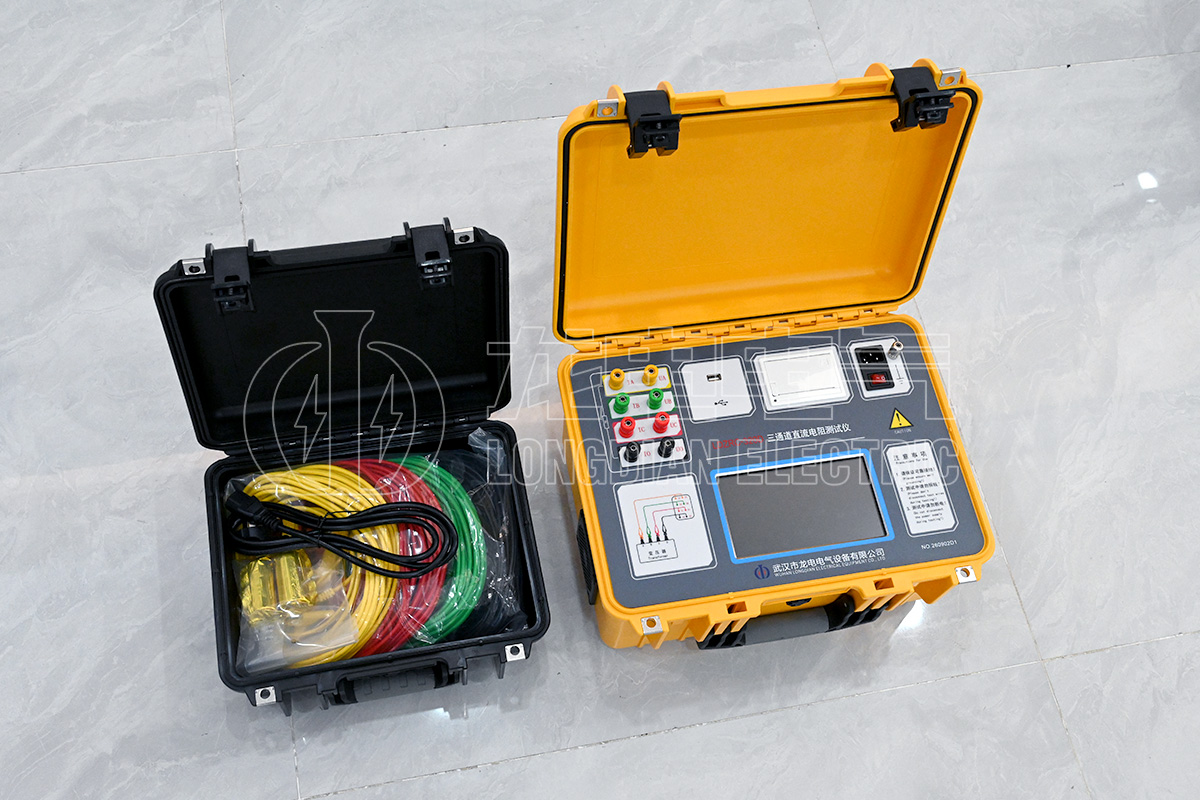

武汉市龙电电气设备有限公司研发生产LDZRC-20B三通道直流电阻测试仪，配置20A、10A、5A、1A、0.1A等多档测试电流，可根据不同绕组的电阻范围选择相应档位，满足三相变压器直流电阻测试中的不同测试需求。设备支持三相测试，并能够自动计算三相不平衡率，可用于变压器制造、出厂检测、交接试验以及运行维护中的直流电阻测试。

在现场测试中，选择测试电流可以简单归纳为一个思路：先判断被测绕组的电阻大致处于哪个范围，再选择与之对应的电流档位，而不是直接固定使用最大电流。低阻值绕组重点关注较大电流档位，高阻值绕组则选择较小电流档位，同时结合测试稳定时间、温度及分接位置等数据综合判断。

因此，三通道变压器直流电阻测试仪的测试电流档位并不是为了增加操作复杂度，而是为了让不同阻值的变压器绕组都能够找到合适的测试范围。理解20A、10A、5A、1A、0.1A这些档位背后的量程关系后，实际进行变压器直流电阻测试时，选档就会更加清晰，也有利于减少因档位选择不当造成的测试偏差或重复测试。
