直流断路器安秒特性测试仪在开关生产厂怎么用？测试项目与应用解析

开关生产厂为什么要使用直流断路器安秒特性测试仪？在断路器生产和检验过程中，安秒特性测试主要检测哪些内容？对于直流断路器生产企业来说，产品完成装配后，需要对其动作特性进行实际验证，特别是需要了解断路器在不同测试电流条件下的动作时间以及脱扣电流。直流断路器安秒特性测试能够把这些特性转化为实际测试数据，为生产过程中的性能检查和产品检验提供依据。

直流断路器的安秒特性，本质上反映的是电流与动作时间之间的关系。在开关生产厂进行测试时，可以通过向被测断路器施加一定的试验电流，记录断路器从开始试验到发生脱扣之间的时间，并将实际测试电流与动作时间对应起来。通过多个测试点，还可以进一步观察断路器在不同电流倍数下的动作变化情况。

对于开关生产厂而言，直流断路器安秒特性测试首先可以用于检查断路器的动作特性。在实际测试中，设备能够记录开始时间、电流倍数、测试时长、实际测试电流和动作状态等数据。当断路器发生自动断开后，形成对应的测试点。通过这些数据，生产和检验人员可以掌握被测产品的实际动作表现。

在生产检验过程中，单点测试适合用于检查某一个指定测试条件下的动作情况。测试人员设置试验电流比后启动测试，仪器持续记录测试过程，直到断路器自动断开，再得到对应的动作时间和实际电流。对于生产线上需要针对特定测试点进行检查的情况，这种测试方式比较直接。

如果需要获得更加完整的产品动作特性数据，则可以进行全点测试。全点测试可以设置测试次数、起始比值和累加步长，按照设定条件逐步完成多个测试点。对于开关生产厂来说，多点测试能够获得更多不同电流条件下的动作数据，便于对产品的安秒特性进行连续分析。

生产厂还可以利用直流断路器安秒特性测试仪开展脱扣电流测试。在脱扣测试过程中，可以设置起始电流、终止电流、电流步长和时间步长，测试电流自动逐步增加，直到被测断路器发生脱扣，并记录脱扣电流和运行时间。对于需要确认断路器实际脱扣电流的生产检验项目，这项功能能够提供直接的测试数据。

除了单台产品的动作特性检测，直流断路器安秒特性测试仪还可以用于回路测试。在回路测试中，可以设置多个断路器的额定电流并输入测试电流，测试完成后记录实际发生脱扣的断路器位号，最多可设置5个断路器。对于生产厂需要研究或检查多个直流断路器动作配合关系的场景，这类测试具有一定的应用价值。

内阻测试则可以作为生产测试中的辅助项目，用于测试回路内阻。测试完成后设备显示回路内阻值。在实际测试过程中，如果设定测试电流与实际测试电流存在差异，还需要结合断路器触头接触电阻和测试连接线电阻等因素进行分析，并以实际测试电流为依据。

从生产制造的角度来看，测试数据的记录和查询同样重要。完成测试后，可以将相关测试数据保存下来，并按照时间和测试类型进行查询。设备支持单点测试、全点测试、回路测试和内阻测试数据的筛选查看，便于生产检验人员对已经完成的测试结果进行追溯和复核。

对于需要建立产品检验记录的生产企业，测试数据还可以进一步导出和整理。设备可以通过U盘导出单点、全点和回路测试数据，后续通过数据处理工具形成测试报表。这样能够将现场测试结果进一步转化为便于保存和查阅的记录，为生产检验后的数据整理提供便利。

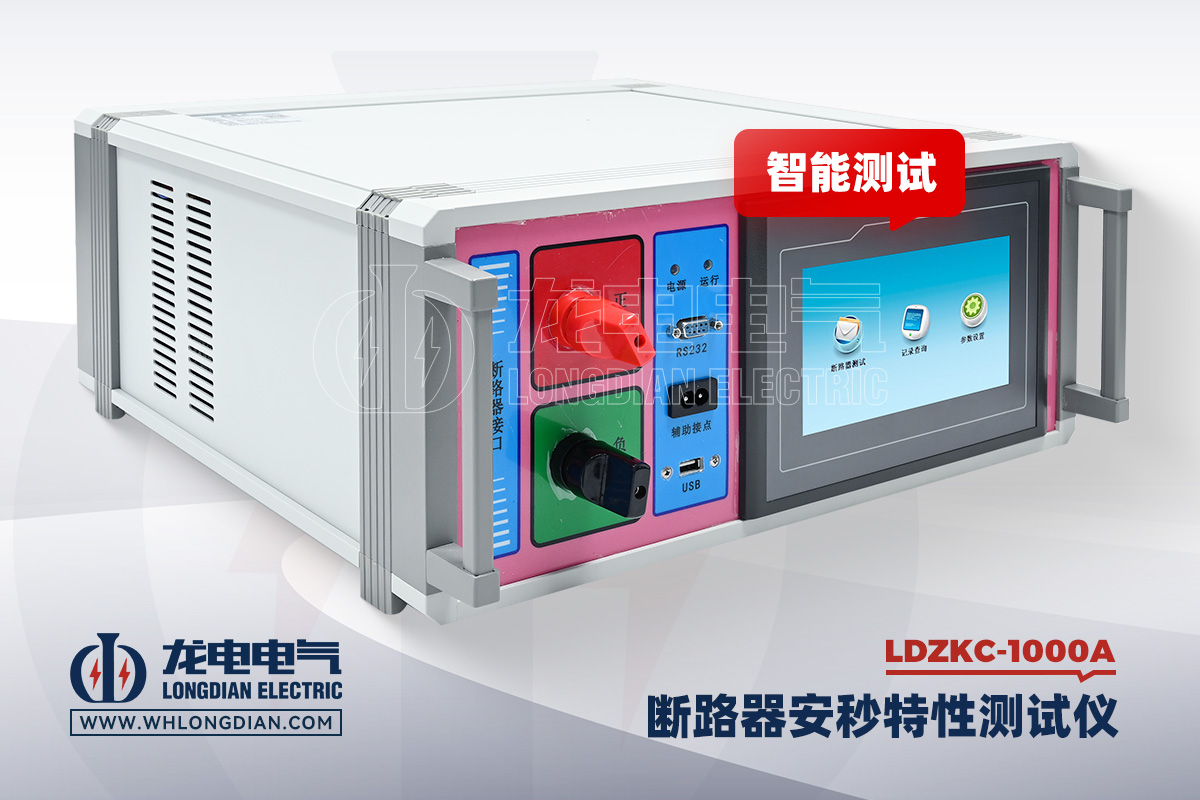

在开关生产厂使用直流断路器安秒特性测试仪时，测试电流范围是需要重点考虑的参数。武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，可以覆盖不同测试电流和动作时间条件下的测试需求。

对于生产厂来说，测试设备不仅要能输出规定范围的试验电流，还需要能够较完整地记录动作过程。因此，在选择直流断路器安秒特性测试仪时，除了关注最大测试电流，还需要结合输出电流稳定性、测试电流纹波、时间记录范围、时间分辨率以及测试功能进行综合考虑。LDZKC-1000A同时配置了单点、全点、回路、内阻和脱扣测试功能，能够覆盖多种直流断路器测试项目。

生产过程中进行安秒特性测试时，还需要注意测试参数应与具体产品要求相匹配。不同断路器的额定电流及动作特性可能不同，因此不能仅凭测试仪的量程确定测试条件。实际测试应根据被测断路器的额定参数、生产检验要求以及对应技术条件确定试验电流和测试点。

对于测试结果的判断，也需要把“获得测试数据”和“判定产品是否符合要求”区分开来。直流断路器安秒特性测试仪主要负责建立试验条件并记录实际测试结果，而具体产品是否满足设计要求、检验要求或相应技术条件，需要由生产企业依据对应的产品要求和判定依据进行分析。这样可以避免将测试设备的测量功能与产品质量判定简单等同。

从应用流程来看，开关生产厂可以先根据产品参数确定测试条件，再选择单点测试或全点测试获取动作特性数据；对于需要确认实际脱扣电流的产品，可以进一步进行脱扣测试；对于多台断路器的动作关系检查，则可以采用回路测试。测试完成后保存数据，并根据企业需要进行查询、导出和归档。

因此，直流断路器安秒特性测试仪在开关生产厂中的主要作用，是为断路器动作特性检验提供稳定的试验电流和可记录的测试数据。通过单点测试、全点测试、脱扣测试等方式，可以获取不同测试条件下的动作时间、实际电流、脱扣电流和动作状态；结合回路测试，还可以进一步观察多个断路器之间的动作关系。

武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，并提供单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，同时支持测试数据保存、查询和导出，适用于需要开展直流断路器动作特性测试的生产及检验场景。
