三通道变压器直流电阻测试仪如何实现快速测量？技术原理

三通道变压器直流电阻测试仪为什么能够实现较快的测量速度？变压器绕组本身具有电感特性，直流电流施加以后并不是立即就能得到稳定的电阻数据，因此，所谓快速测量并不是简单提高测试电流，而是通过合理的测试电路、三相同步测量、合适的测试电流以及稳定性判断等方式，减少等待时间和重复操作，让整个变压器直流电阻测试过程更加高效。

变压器直流电阻测试的基本原理，是向被测绕组施加直流测试电流，同时检测绕组上的电压变化，根据电压和电流之间的关系计算绕组电阻。由于变压器绕组属于低阻值并带有电感特性的测试对象，如果测试电流过小，测量信号相对较弱，达到稳定状态所需时间也可能增加。因此，专业的变压器直流电阻测试仪通常会根据被测绕组阻值选择不同的测试电流，以适应不同范围的测试要求。

三通道设计是提高测试效率的重要方式之一。传统单通道测试通常需要依次测量不同相别，然后分别记录数据；三通道变压器直流电阻测试仪则可以根据绕组接线形式进行相应的三相测量。对于带中性点的星形绕组，可以采用三相同时测量方式；对于不带中性点的星形绕组或角接绕组，则可以采用相应的分相测试方法。这样能够减少重复接线和重复启动测试的次数，从而缩短整个试验过程。

测试电流的选择同样会直接影响测量效率。以同类设备的技术设计为例，测试电流可以设置为20A、10A、5A、1A和0.1A，不同电流档对应不同的测量范围。较低阻值的绕组通常需要采用较大的测试电流，而阻值较高时则可以选择较小电流档，以便覆盖不同类型的变压器绕组。通过根据被测对象选择合适的电流档，可以使测试过程处在比较合适的测量状态。

需要注意的是，变压器直流电阻测试与普通电阻测量存在一个明显区别，那就是绕组的电感效应。直流电流刚开始施加时，绕组中的电流会经历一个逐渐建立的过程，测试数据也会随之变化。因此，三通道变压器直流电阻测试仪不能只追求“尽快出数”，还需要判断数据什么时候趋于稳定。设备可以对测试过程中5秒、15秒、30秒内的电阻值变化率进行计算，用于辅助判断数据稳定性，降低因为过早读取数据而产生误判的可能。

从这个角度来看，快速测量实际上包含两个方面。一方面是尽快建立有效的测试电流和测量信号，另一方面是在数据达到合理稳定状态后及时结束测试，而不是无目的地延长测试时间。对于现场检修和周期性试验而言，能够准确判断测试数据是否稳定，比单纯追求显示数据出现得快更加重要。

三通道变压器直流电阻测试仪还可以对三相测试结果进行自动计算和比较。例如设备能够计算三相不平衡率，测试界面还可以显示不同相别对应的实际输出电流、测量电阻值以及折算后的结果。这样，试验人员不需要在多个测试结果之间频繁切换和手工计算，可以直接对三相数据进行对比分析，减少数据整理所占用的时间。

除了测量本身，测试结束后的数据处理也会影响现场工作的整体效率。专业的变压器直流电阻测试仪可以对测试记录进行保存，并支持查询、打印和外部存储，同时能够保留测试结果，方便后续进行同一设备不同时间的结果对照。相关设备本机可存储测试数据，并配置打印功能，这些设计能够减少人工抄录和重复整理工作。

在安全控制方面，快速测量也不能脱离规范操作。由于变压器绕组在直流测试过程中会产生储能，测试完成后还需要进行放电，因此测试仪通常需要具备相应的保护措施。同类设备设置了反电动势保护、断线保护和断电保护，同时要求测试过程中不能随意拆除测试线或切断电源。只有在保证测试流程完整的前提下提高测量效率，才具有实际意义。

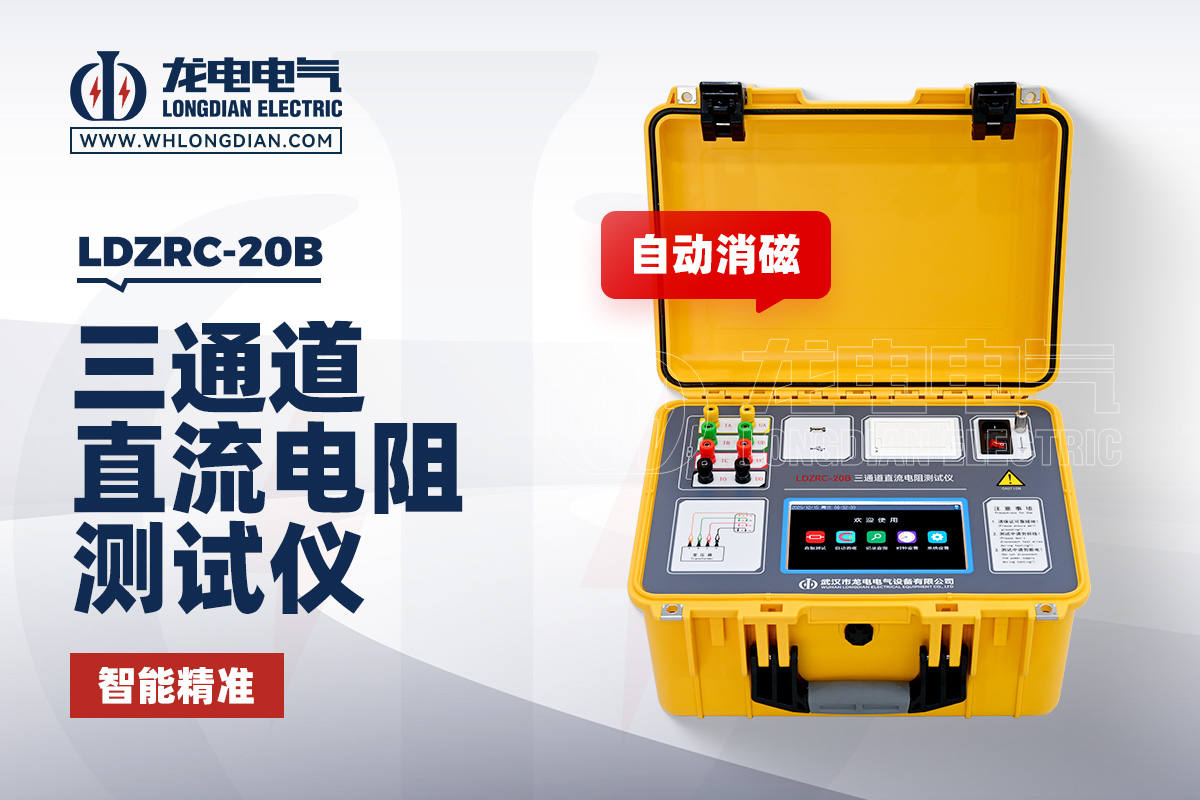

武汉市龙电电气设备有限公司生产LDZRC-20B 三通道变压器直流电阻测试仪，在变压器直流电阻检测中采用三相测试思路，并根据不同测试对象选择相应测试电流。对于需要进行高压、中压、低压绕组检测的场景，合理利用三通道测试、自动数据计算和稳定性判断，有助于减少重复操作，提高现场测试效率。

因此，三通道变压器直流电阻测试仪实现快速测量，并不是依靠某一个单独参数，而是测试电流、三相测试方式、数据稳定性判断和自动化数据处理共同作用的结果。对于变压器直流电阻测试而言，真正有价值的“快”是在保证测量数据可靠的基础上缩短无效等待和重复操作时间。选择设备时，也应结合变压器容量、绕组结构、测试范围以及现场试验方式进行综合判断。
